FRANCAIS
Alimentation 12V
-
+
L
H
Velbus +
-
Avant
1
A
2
3 4
C
B
D 5
H
Arrière

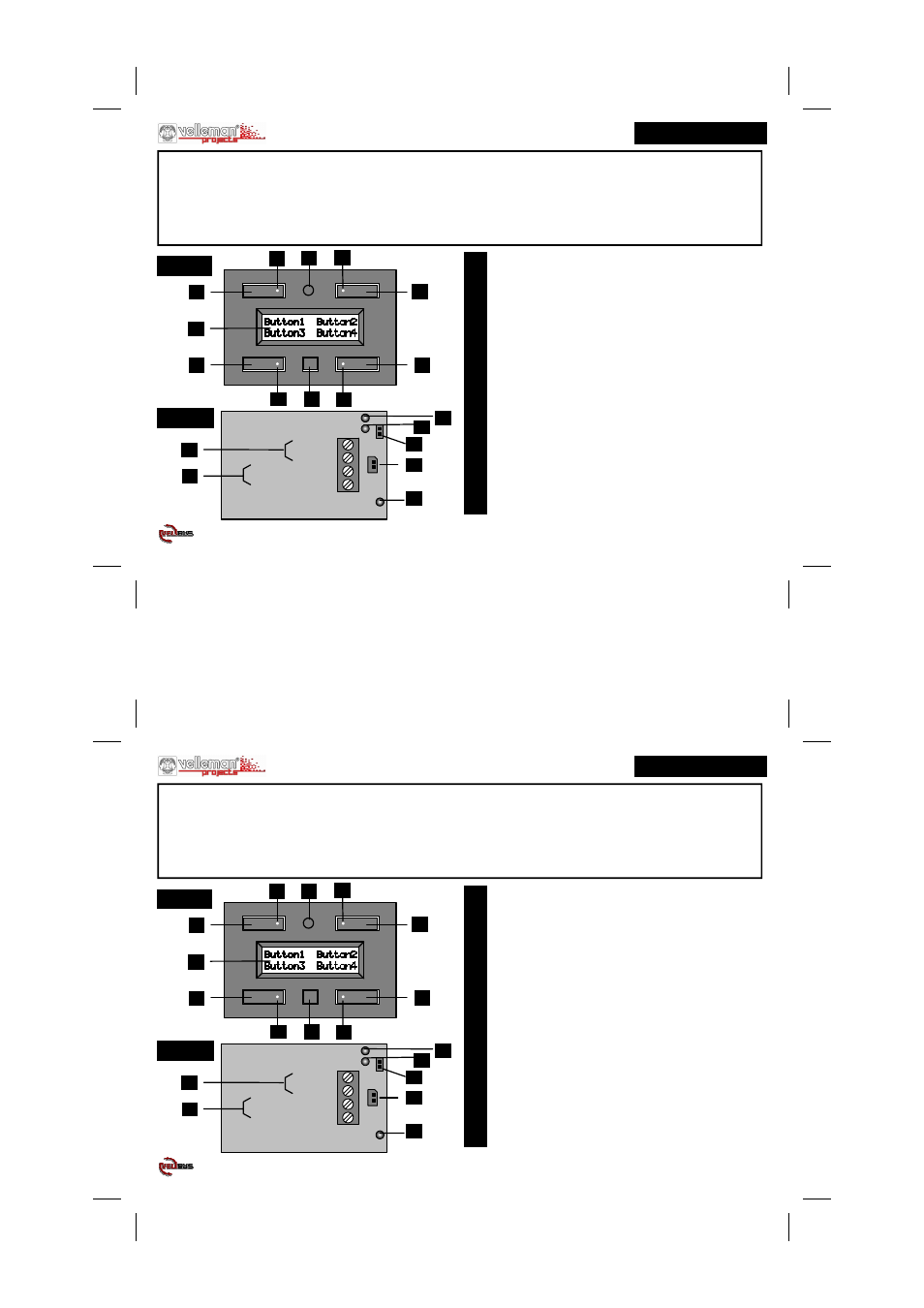

1 bouton-poussoir 1 (5) ( ) = deuxième page
2 bouton-poussoir 2 (6)
3 bouton-poussoir 3 (7)
4 bouton-poussoir 4 (8)
5 bouton de sélection de la page / configuration
6 terminaison
7 Velbus
8 alimentation 12 ~ 18 VCC
9 pile de secours 9V (pour l’horloge)
A rétro-éclairage et indication commande 1 ou 5
B rétro-éclairage et indication commande 2 ou 6
C rétro-éclairage et indication commande 3 ou 7
D rétro-éclairage et indication commande 4 ou 8
E LED d’envoi Velbus
F LED de réception Velbus
G LED d’alimentation Velbus
H étiquettes de commande (2 lignes de 16 caractères, 2 pages)
I récepteur IR pour la télécommande VMBIRTS
6
G
F
E
7
8
9
I
Nous vous remercions d’voir choisi le module boutons-poussoirs de VELBUS
Ce module de contrôle multifonctions facilite l’utilisation du système domotique VELBUS
Commande des modules de sorties depuis 4 boutons-poussoirs.
Possibilité jusqu’à 8 commandes (2 groupes de 4 commandes).
Possibilité d’étiquetage à l’écran pour chaque commande.
Macros d’automatisation de commandes programmables (programmes journaliers ou hebdomadaires).
