11

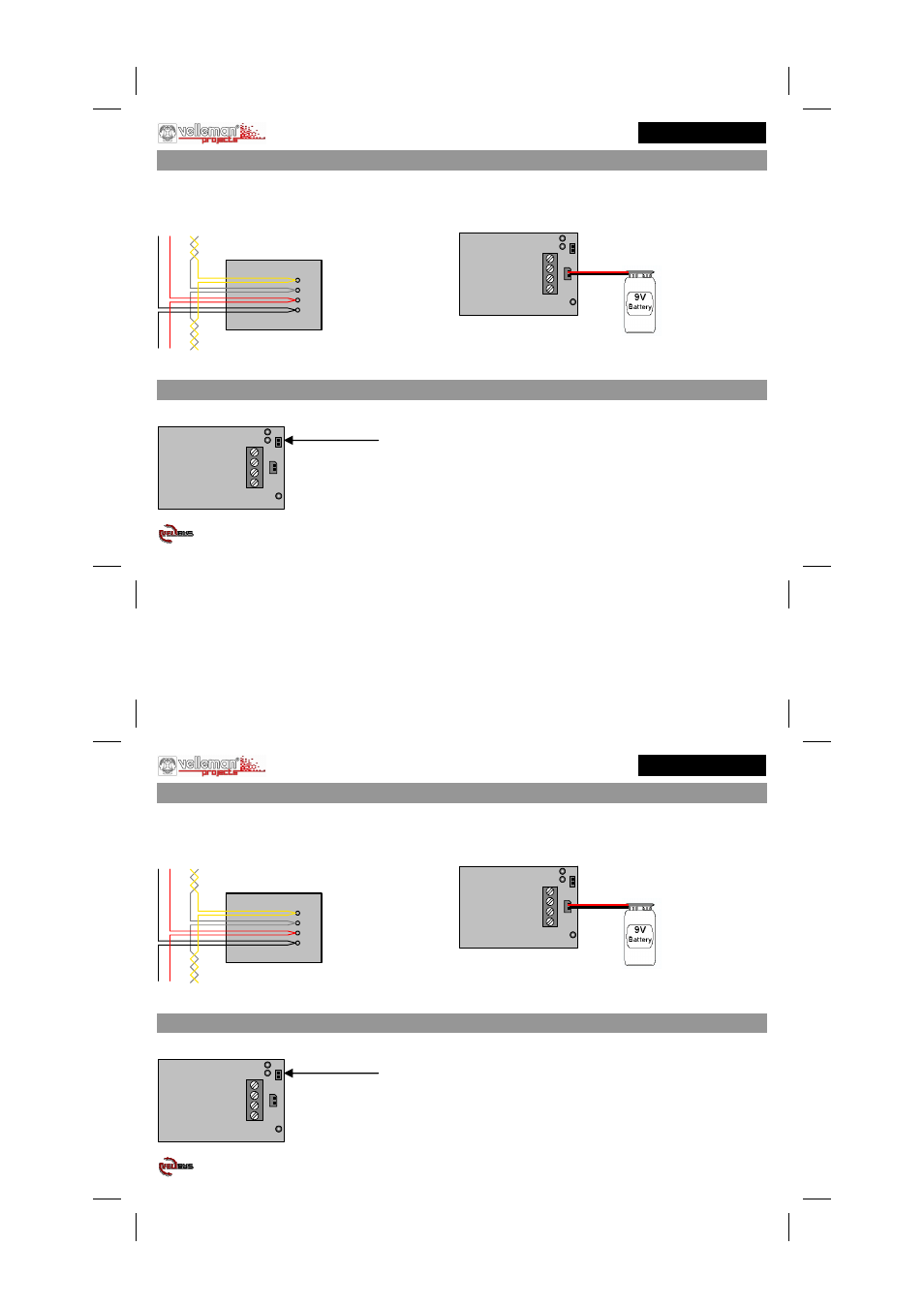

Om de modules met elkaar te verbinden gebruikt men best een twisted-pair kabel (EIB 2x2x0.8mm

2

, UTP 8x0.51mm - CAT5 of

gelijkwaardig). Indien er veel modules (meer dan 10) op de kabel aangesloten of bij zeer lange leidingen (langer dan 50m) is het
belangrijk om de draaddoorsnede voldoende dik te voorzien (0.5mm

2

of meer). Verbind de 12 tot 18V gelijkspanning (let op de

polariteit) met de module. Sluit de bus aan (let op de polariteit) op de module. (Zie ook aansluitschema pag. 2)








2. Afsluiting

H

L

-

+

BUS

12V

VMB4PD

L

H

-12V+

BUS

TWISTED

PAIR

(0.5mm )

2

12V voeding

-

+

L

H

Velbus

+

-

Afsluiting

1. Aansluiting

12V voeding

-

+

L

H

Velbus

+

-

Sluit een 9 Volt batterij aan (via het meegeleverde kabeltje) indien de klok
verder moet lopen tijdens een spanningsonderbreking.
Dit moet maar op één module gebeuren (zie ook blz. 14)

Monteer een afsluitjumper 'TERM' op het verste bedieningspaneel in de woning. In alle andere gevallen moet deze verwijderd worden.


Opmerking: Indien de bekabeling in ster- of boomstructuur uitgevoerd is, wordt er enkel een afsluiter

geplaatst op de module die aan het beginpunt (bv. in de verdeelkast) van de kabel aangesloten is en op de
module die op het uiteinde (bv. verste bedieningspaneel in de woning) van de langste kabel aangesloten is.

In de meeste klassieke woningen zullen er slechts 2 afsluitjumpers gebruikt moeten worden.
