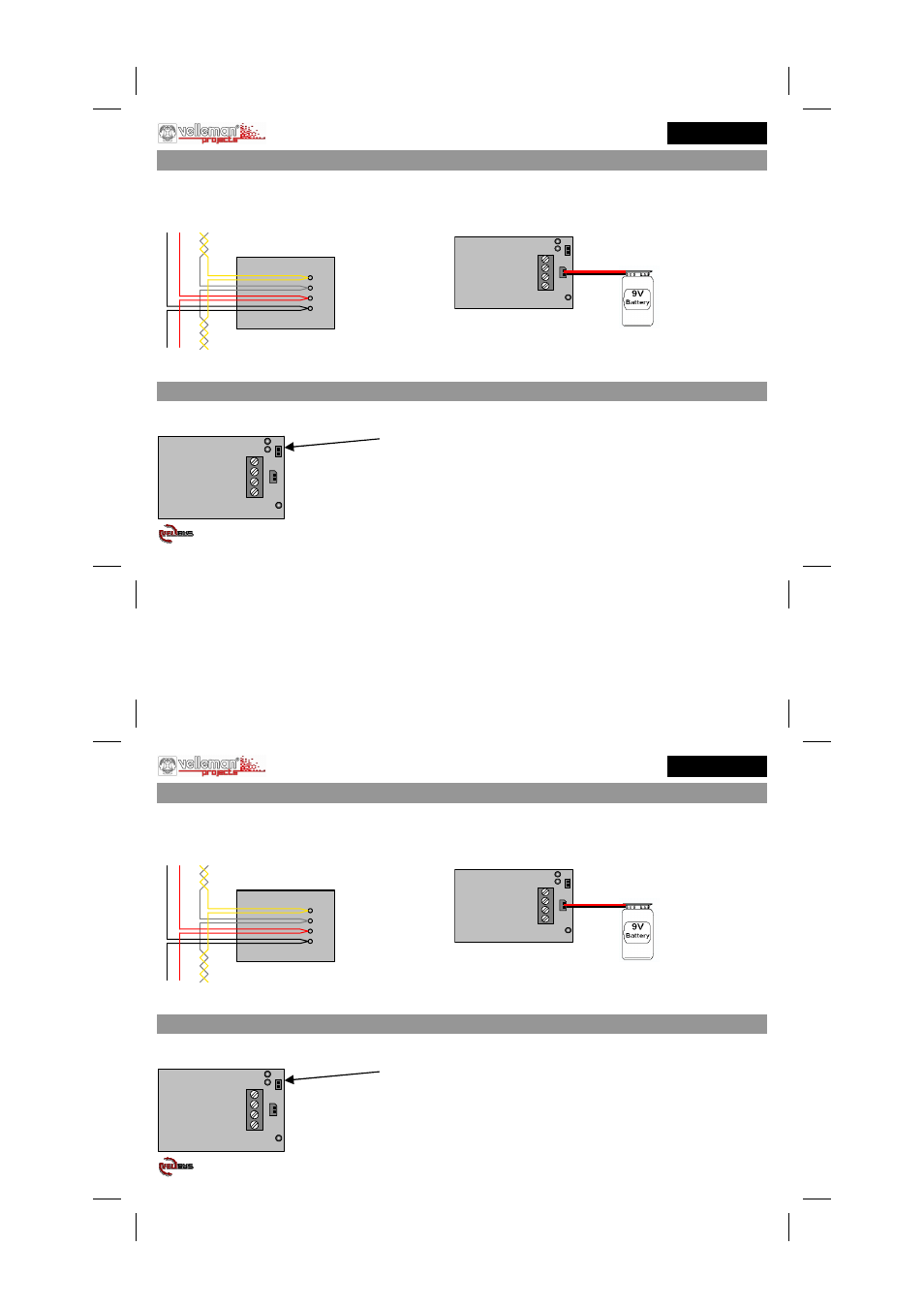

Deutsch, Abschluss, Anschluss – Velleman projects VMB4PD Short user manual User Manual
Page 25
25
Um die Module miteinander zu verbinden, verwenden Sie am besten eine verdrillte Leitung (EIB 2x2x0.8mm
2
, UTP 8x0.51mm - CAT5
oder gleichwertig). Wenn da viele Module (über 10) an die Leitung angeschlossen sind oder bei sehr langen Leitungen (länger als 50m)
ist es wichtig, dass der Drahtdurchmesser ausreichend dick ist (0.5mm
2
oder mehr). Verbinden Sie die 12V bis18V Gleichspannung
(achten Sie auf die Polarität) und schließen Sie den Bus (achten Sie auf die Polarität) an das Modul an (Siehe auch Anschlussschema S.2).
2. Abschluss
H
L
-
+
BUS
12V
VMB4PD
L
H
-12V+
BUS
TWISTED
PAIR
(0.5mm )
2
Montieren Sie einen 'TERM'-Jumper am Bedienfeld, das am weitesten entfernt ist. In allen anderen Fällen müssen Sie die Steckbrücke
entfernen.
Bemerkung: Wenn die Verdrahtung in Stern- oder Baumstruktur ausgeführt worden ist, wird nur einen
Abschluss auf dem Modul, das an den Anfangspunkt (z.B. im
Verteilerkasten) des Kabels angeschlossen
ist, und auf dem Modul, das an den Endpunkt (z.B. Bedienfeld, das am weitesten in der Wohnung entfernt
ist) des längsten Kabel angeschlossen ist. In den meisten klassischen Häusern wird man nur 2
Abschlussjumper brauchen.
Stromversorgung 12V
-
+
L
H
Velbus
+
-
Abschluss
1. Anschluss
Schließen Sie eine 9V-Batterie (über das mitgelieferte Kabel) an, wenn die
Uhr während einer Stromunterbrechung weiter funktionieren muss. Dies
brauchen Sie für nur ein Modul zu machen (Siehe auch S.28)
Stromversorgung 12V
-
+
L
H
Velbus
+
-
DEUTSCH
DEUTSCH
25
Um die Module miteinander zu verbinden, verwenden Sie am besten eine verdrillte Leitung (EIB 2x2x0.8mm
2
, UTP 8x0.51mm - CAT5
oder gleichwertig). Wenn da viele Module (über 10) an die Leitung angeschlossen sind oder bei sehr langen Leitungen (länger als 50m)
ist es wichtig, dass der Drahtdurchmesser ausreichend dick ist (0.5mm
2
oder mehr). Verbinden Sie die 12V bis18V Gleichspannung
(achten Sie auf die Polarität) und schließen Sie den Bus (achten Sie auf die Polarität) an das Modul an (Siehe auch Anschlussschema S.2).
2. Abschluss
H
L
-
+
BUS
12V
VMB4PD
L
H
-12V+
BUS
TWISTED
PAIR
(0.5mm )
2
Montieren Sie einen 'TERM'-Jumper am Bedienfeld, das am weitesten entfernt ist. In allen anderen Fällen müssen Sie die Steckbrücke
entfernen.
Bemerkung: Wenn die Verdrahtung in Stern- oder Baumstruktur ausgeführt worden ist, wird nur einen
Abschluss auf dem Modul, das an den Anfangspunkt (z.B. im
Verteilerkasten) des Kabels angeschlossen
ist, und auf dem Modul, das an den Endpunkt (z.B. Bedienfeld, das am weitesten in der Wohnung entfernt
ist) des längsten Kabel angeschlossen ist. In den meisten klassischen Häusern wird man nur 2
Abschlussjumper brauchen.
Stromversorgung 12V
-
+
L
H
Velbus
+
-
Abschluss
1. Anschluss
Schließen Sie eine 9V-Batterie (über das mitgelieferte Kabel) an, wenn die
Uhr während einer Stromunterbrechung weiter funktionieren muss. Dies
brauchen Sie für nur ein Modul zu machen (Siehe auch S.28)
Stromversorgung 12V
-
+
L
H
Velbus
+
-
DEUTSCH
DEUTSCH
