19

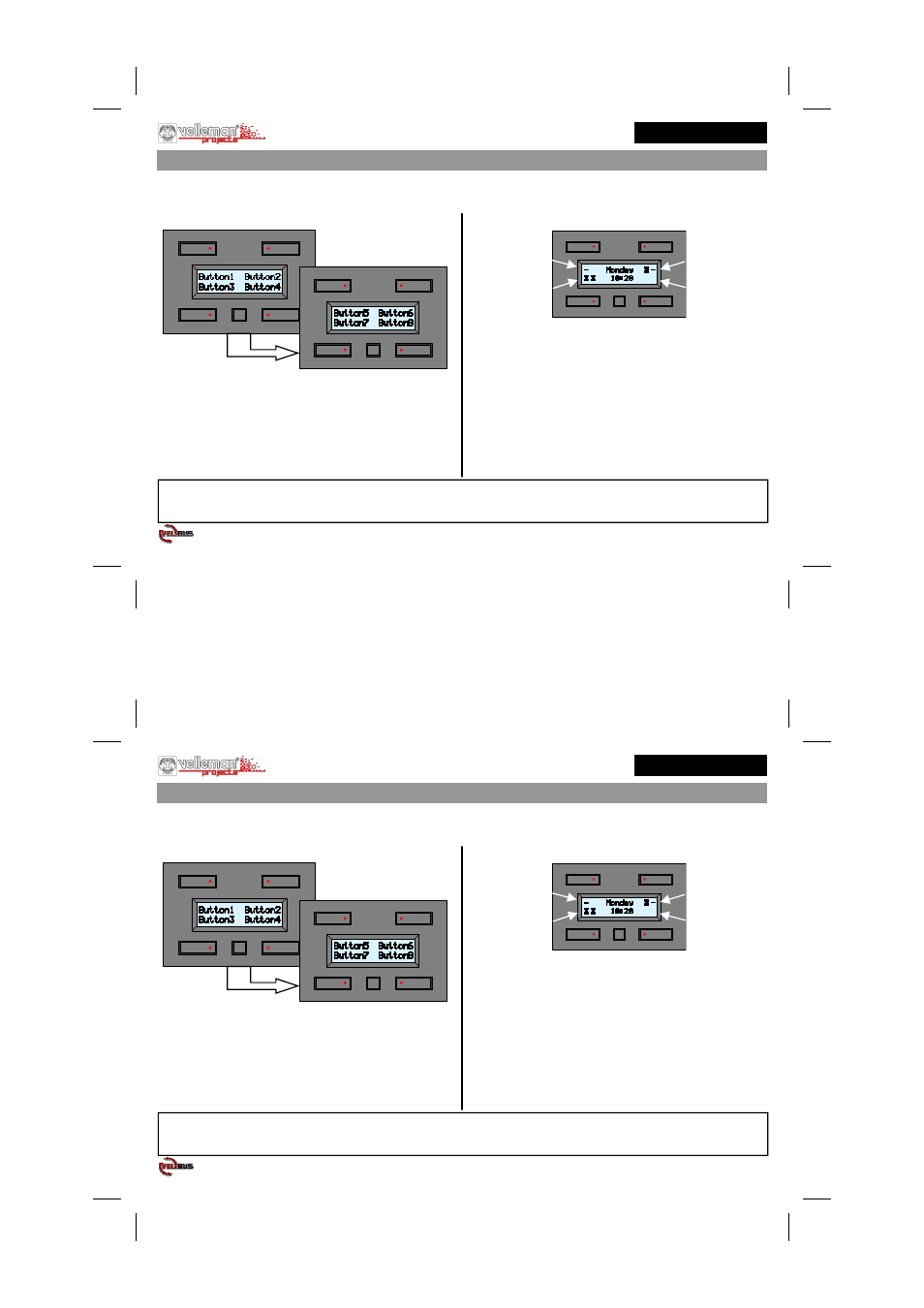

GROUPE PRINCIPAL
GROUPE SECONDAIRE
Next
Il est possible de commuter entre les groupes en enfonçant le
petit bouton-poussoir de configuration.
Le module revient au groupe de commande principale après 15
secondes d’inactivité (sauf si le module affiche l’horloge).
Le module est équipé de 4 boutons-poussoirs avec LED d’indication correspondante et un bouton de configuration. L’afficheur indique une
étiquette pour chaque commande. Le module intègre jusqu’à 8 commandes réparties dans 2 groupes.
Le module affiche les 4 premières commandes (Groupe principal) par défaut.
3. Un aperçu des commandes et de l’afficheur
APERÇU DE LA MINUTERIE
A
B
C
D
L’horloge s’affichera lorsque le mode de minuterie est activé (voir page
21). Explication des symboles :
A. Le bouton-poussoir du groupe de commandes principal est utilisé dans le
programme mais le programme minuterie n’est pas exécuté.
Le bouton-poussoir du groupe de commandes secondaire n’est pas utilisé
dans le programme minuterie.
B. Les boutons-poussoirs des groupes de commandes principal et secondaire
sont utilisés dans le programme minuterie et le programme sera exécuté.
C. Le bouton-poussoir du groupe de commandes principal est utilisé dans le
programme et le programme minuterie est exécuté.
Le bouton-poussoir du groupe de commandes secondaire est utilisé dans le
programme mais le programme minuterie n’est pas exécuté.
D. Les boutons-poussoirs des groupes de commandes principal et secondaire
ne sont pas utilisés dans le programme minuterie.
Le mode d’apprentissage des modules de sortie décrit comment un bouton-poussoir bien spécifique influence le module.
La LED d’indication peut adopter 2 intensités : la faible intensité sert de retro-éclairage tandis que la forte intensité indique l’état du (des) module(s)
actionné. Il est possible que la LED d’indication n’indique pas correctement l’état du bouton-poussoir pouvant actionner plusieurs modules.
FRANCAIS
