Nederlands – Velleman projects VMB4PD Short user manual User Manual
Page 12

12
In de leermodus van de uitgangsmodules staat hoe een specifieke drukknop die module bedient. De indicatieled kan 2 lichtsterktes aannemen. De laagste dient
voor de toetsverlichting en de hoogste geeft de toestand van de bediende module(s) aan. Wordt met een enkele drukknop meerdere modules bediend, dan
bestaat de mogelijkheid dat de toestand ervan niet volledig correct weergegeven wordt op de indicatieled.
Er kan op elk ogenblik tussen beide pagina’s geschakeld
worden door de kleine configuratiedrukknop te bedienen.
Wordt er gedurende 15 seconden geen enkele drukknop
bediend, dan keert de module terug naar de hoofdpagina
(tenzij de tijd getoond wordt).
De module bevat vier drukknoppen met bijhorende indicatieleds en een configuratiedrukknop. Op het scherm wordt een label getoond
voor elke drukknop. Door gebruik te maken van 2 pagina’s kunnen tot acht bedieningen verwezenlijkt worden.
Standaard stelt de module zich in op de eerste vier bedieningen (hoofdpagina).

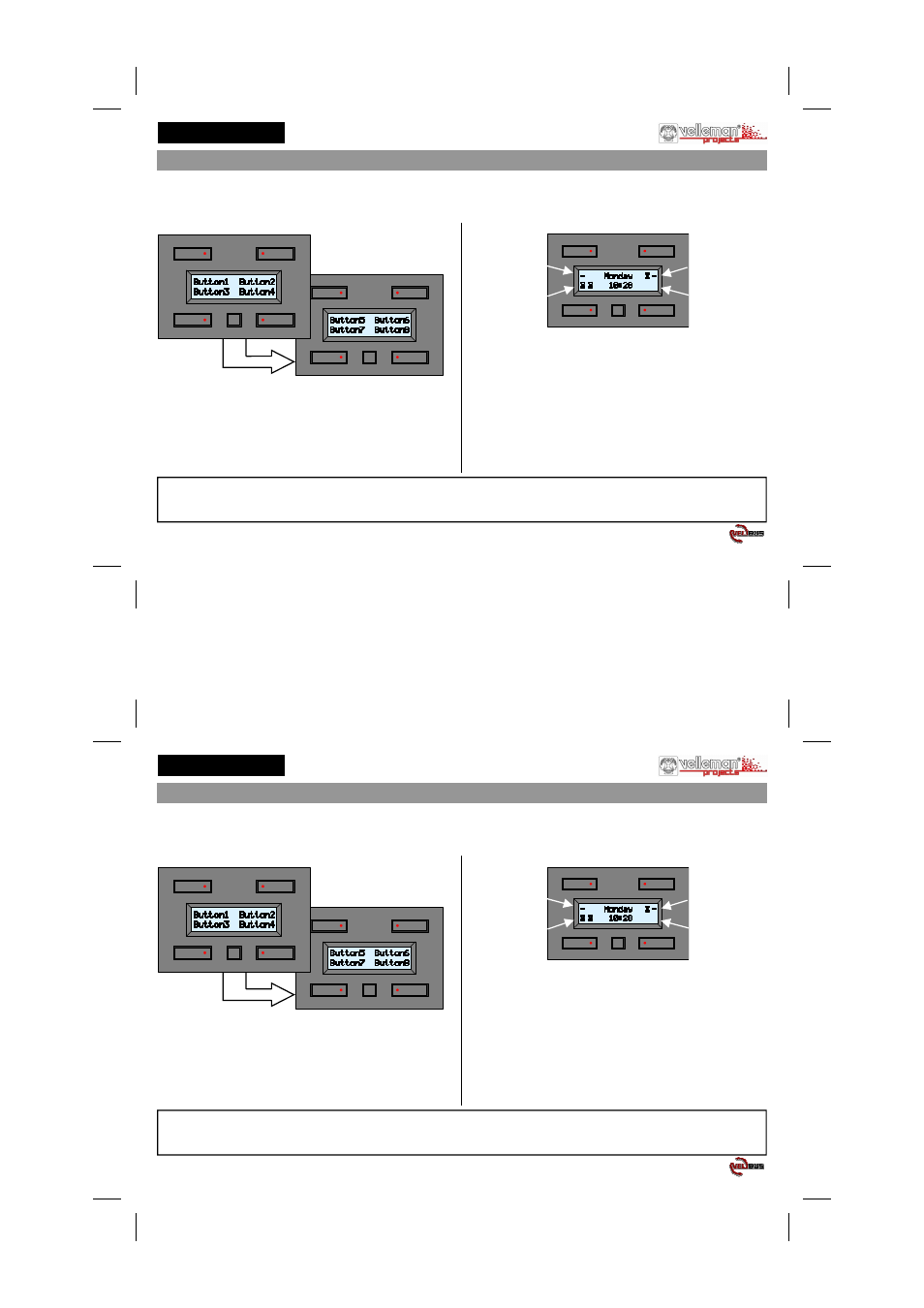

3. Bediening- en schermoverzicht
SECUNDAIRE
PAGINA
volgende
HOOFDPAGINA
Indien de schakelklok geactiveerd is (zie pag. 14), kan de klok
getoond worden. Verklaring symboliek:
A. De drukknop van de hoofdpagina wordt in het programma gebruikt maar het
klokprogramma wordt niet uitgevoerd. De drukknop van de secundaire
pagina wordt in het schakelprogramma niet gebruikt.
B. De drukknoppen van de standaard en de secundaire pagina worden in het
programma gebruikt en het programma zal uitgevoerd worden.
C. De drukknop van de hoofdpagina wordt in het programma gebruikt en het
klokprogramma zal uitgevoerd worden. De drukknop van de secundaire
pagina wordt in het programma gebruikt maar het klokprogramma wordt niet
uitgevoerd.
D. De drukknoppen van de hoofd en de secundaire pagina worden niet in het
klokprogramma gebruikt.
OVERZICHT SCHAKELKLOK
A
B
C
D
NEDERLANDS
12
In de leermodus van de uitgangsmodules staat hoe een specifieke drukknop die module bedient. De indicatieled kan 2 lichtsterktes aannemen. De laagste dient
voor de toetsverlichting en de hoogste geeft de toestand van de bediende module(s) aan. Wordt met een enkele drukknop meerdere modules bediend, dan
bestaat de mogelijkheid dat de toestand ervan niet volledig correct weergegeven wordt op de indicatieled.
Er kan op elk ogenblik tussen beide pagina’s geschakeld
worden door de kleine configuratiedrukknop te bedienen.
Wordt er gedurende 15 seconden geen enkele drukknop
bediend, dan keert de module terug naar de hoofdpagina
(tenzij de tijd getoond wordt).
De module bevat vier drukknoppen met bijhorende indicatieleds en een configuratiedrukknop. Op het scherm wordt een label getoond
voor elke drukknop. Door gebruik te maken van 2 pagina’s kunnen tot acht bedieningen verwezenlijkt worden.
Standaard stelt de module zich in op de eerste vier bedieningen (hoofdpagina).
3. Bediening- en schermoverzicht
SECUNDAIRE
PAGINA
volgende
HOOFDPAGINA
Indien de schakelklok geactiveerd is (zie pag. 14), kan de klok
getoond worden. Verklaring symboliek:
A. De drukknop van de hoofdpagina wordt in het programma gebruikt maar het
klokprogramma wordt niet uitgevoerd. De drukknop van de secundaire
pagina wordt in het schakelprogramma niet gebruikt.
B. De drukknoppen van de standaard en de secundaire pagina worden in het
programma gebruikt en het programma zal uitgevoerd worden.
C. De drukknop van de hoofdpagina wordt in het programma gebruikt en het
klokprogramma zal uitgevoerd worden. De drukknop van de secundaire
pagina wordt in het programma gebruikt maar het klokprogramma wordt niet
uitgevoerd.
D. De drukknoppen van de hoofd en de secundaire pagina worden niet in het
klokprogramma gebruikt.
OVERZICHT SCHAKELKLOK
A
B
C
D
NEDERLANDS
