Stromversorgung 12V
-
+
L
H
Velbus +
-
Frontseite
DEUTSCH DEUTSCH
1
A
2
3 4
C
B
D 5
H

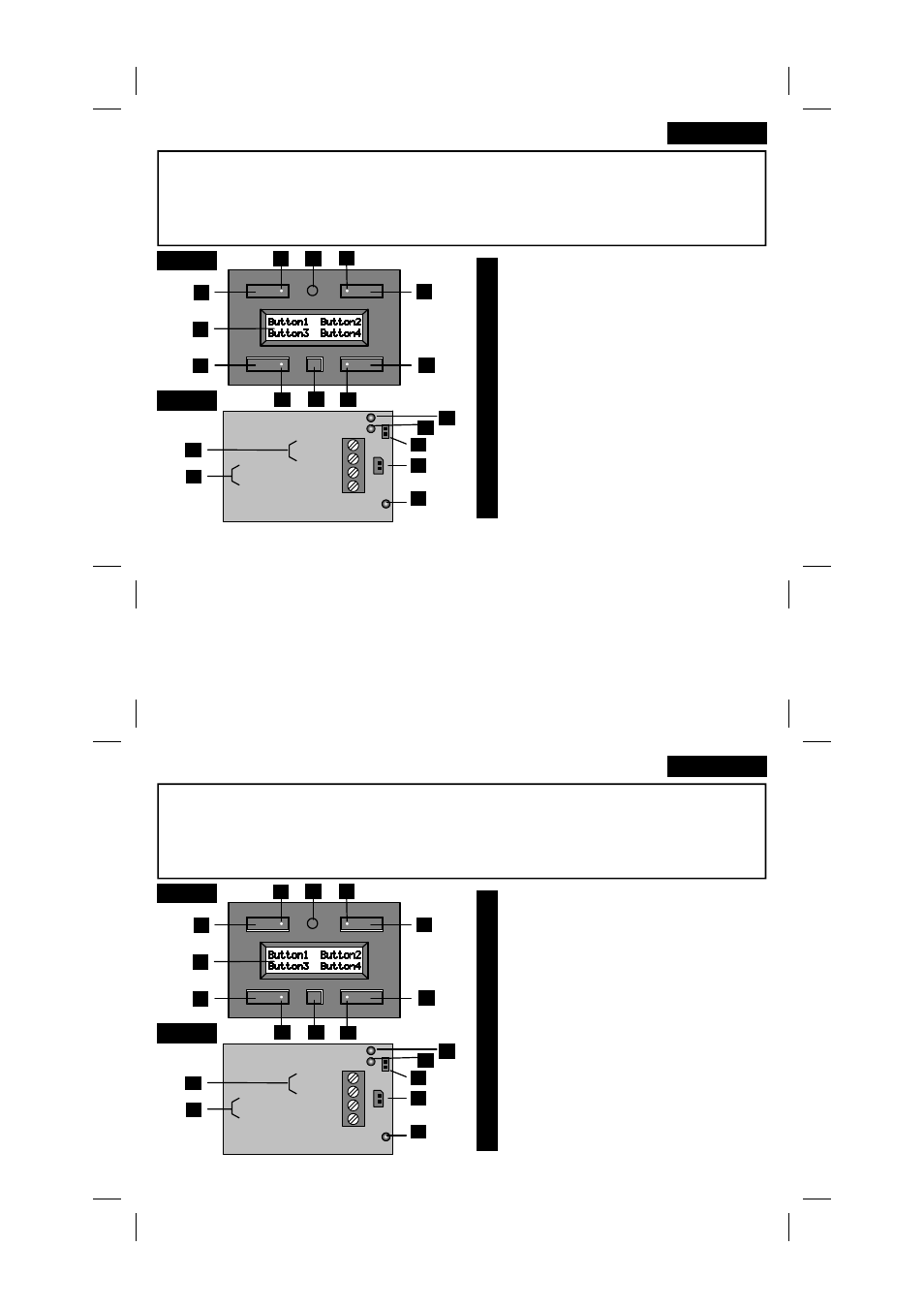

1 Druckknopf 1 (5) ( ) = folgende Seite
2 Druckknopf 2 (6)
3 Druckknopf 3 (7)
4 Druckknopf 4 (8)
5 Wahltaste Seite / Konfiguration
6 Abschluss
7 Velbus
8 Stromversorgung 12 bis 18Vdc
9 9V-Reservebatterie (für die Uhr)
A Tastenbeleuchtung und LED-Anzeige Bedienung 1 (5)
B Tastenbeleuchtung und LED-Anzeige Bedienung 2 (6)
C Tastenbeleuchtung und LED-Anzeige Bedienung 3 (7)
D Tastenbeleuchtung und LED-Anzeige Bedienung 4 (8)
E Velbus Sende-LED
F Velbus Empfangs-LED
G Velbus Stromversorgungs-LED
H 2 Zeilen, 16 Zeichen Taste Etikette (2 Seiten)
I IR-Empfänger für Fernbedienung VMBIRTS
6
G
F
E
7
8
9
I
Wir bedanken uns für den Kauf und den Gebrauch des Velbus-Bedienungsmoduls
Das Bedienungsmodul mit seinen vielen Möglichkeiten vereinfacht die Anwendung des Velbus- Automatisierungssystems.
Bedienung der Ausgangsmodule über 4 Druckknöpfe
Bis zu 8 Bedienungen möglich (2 Gruppen von 4 Bedienungen)
Jeder Bedienung kann einen Namen im Display zugeteilt werden
Programmierbare Schaltfunktionen um Handelungen zu automatisieren (tägliche oder wöchentliche Programme).
Rückseite
Stromversorgung 12V
-
+
L
H
Velbus +
-
Frontseite
DEUTSCH DEUTSCH
1
A
2
3 4
C
B
D 5
H
1 Druckknopf 1 (5) ( ) = folgende Seite
2 Druckknopf 2 (6)
3 Druckknopf 3 (7)
4 Druckknopf 4 (8)
5 Wahltaste Seite / Konfiguration
6 Abschluss
7 Velbus
8 Stromversorgung 12 bis 18Vdc
9 9V-Reservebatterie (für die Uhr)
A Tastenbeleuchtung und LED-Anzeige Bedienung 1 (5)
B Tastenbeleuchtung und LED-Anzeige Bedienung 2 (6)
C Tastenbeleuchtung und LED-Anzeige Bedienung 3 (7)
D Tastenbeleuchtung und LED-Anzeige Bedienung 4 (8)
E Velbus Sende-LED
F Velbus Empfangs-LED
G Velbus Stromversorgungs-LED
H 2 Zeilen, 16 Zeichen Taste Etikette (2 Seiten)
I IR-Empfänger für Fernbedienung VMBIRTS
6
G
F
E
7
8
9
I
Wir bedanken uns für den Kauf und den Gebrauch des Velbus-Bedienungsmoduls
Das Bedienungsmodul mit seinen vielen Möglichkeiten vereinfacht die Anwendung des Velbus- Automatisierungssystems.
Bedienung der Ausgangsmodule über 4 Druckknöpfe
Bis zu 8 Bedienungen möglich (2 Gruppen von 4 Bedienungen)
Jeder Bedienung kann einen Namen im Display zugeteilt werden
Programmierbare Schaltfunktionen um Handelungen zu automatisieren (tägliche oder wöchentliche Programme).
