15

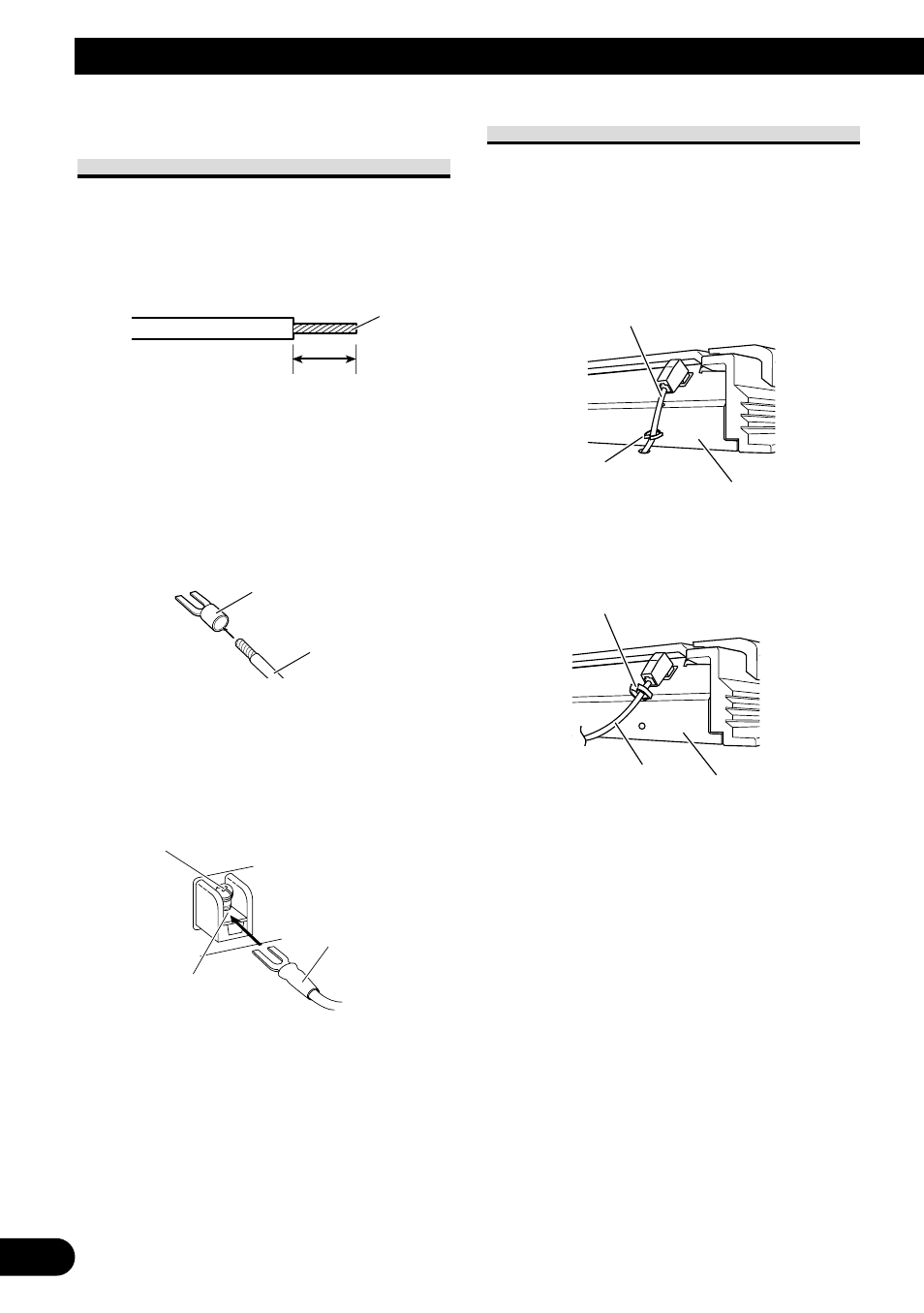

Collegamento delle unità
Collegamento ai connettori di
uscita dei diffusori
1. Utilizzando una spuntatrice od un
tagliacarta, spuntate le estremità
dei cavi dei diffusori di circa 10 mm
e quindi torcetele.
2. Fissate i capocorda alle estremità
dei cavi dei diffusori.
I capocorda non sono forniti in
dotazione all’apparecchio.
• Per aggraffare i capocorda ai cavi fate utiliz-
zo di una pinza o di un attrezzo analogo.
3. Collegate i cavi dei diffusori ai
corrispondenti terminali di uscita.
• Fissate saldamente i cavi dei diffusori per
mezzo delle viti di cui i terminali sono
provvisti.
Fissate il cavo ottico
Bloccate il cavo ottico nel modo qui
sotto indicato utilizzando l’apposito
fermacavo fornito in dotazione.
• Se il cavo ottico scorre sotto il
cruscotto.
• Se il cavo ottico scorre sul crus-
cotto.
Fermacavo
Cavo ottico
Questa unità
Fermacavo
Cavo ottico
Questa unità
Cavo dei diffusori
Vite del terminale
Terminale di uscita
dei diffusori
10 mm
Cavo dei diffusori
Capocorda
Torcere
