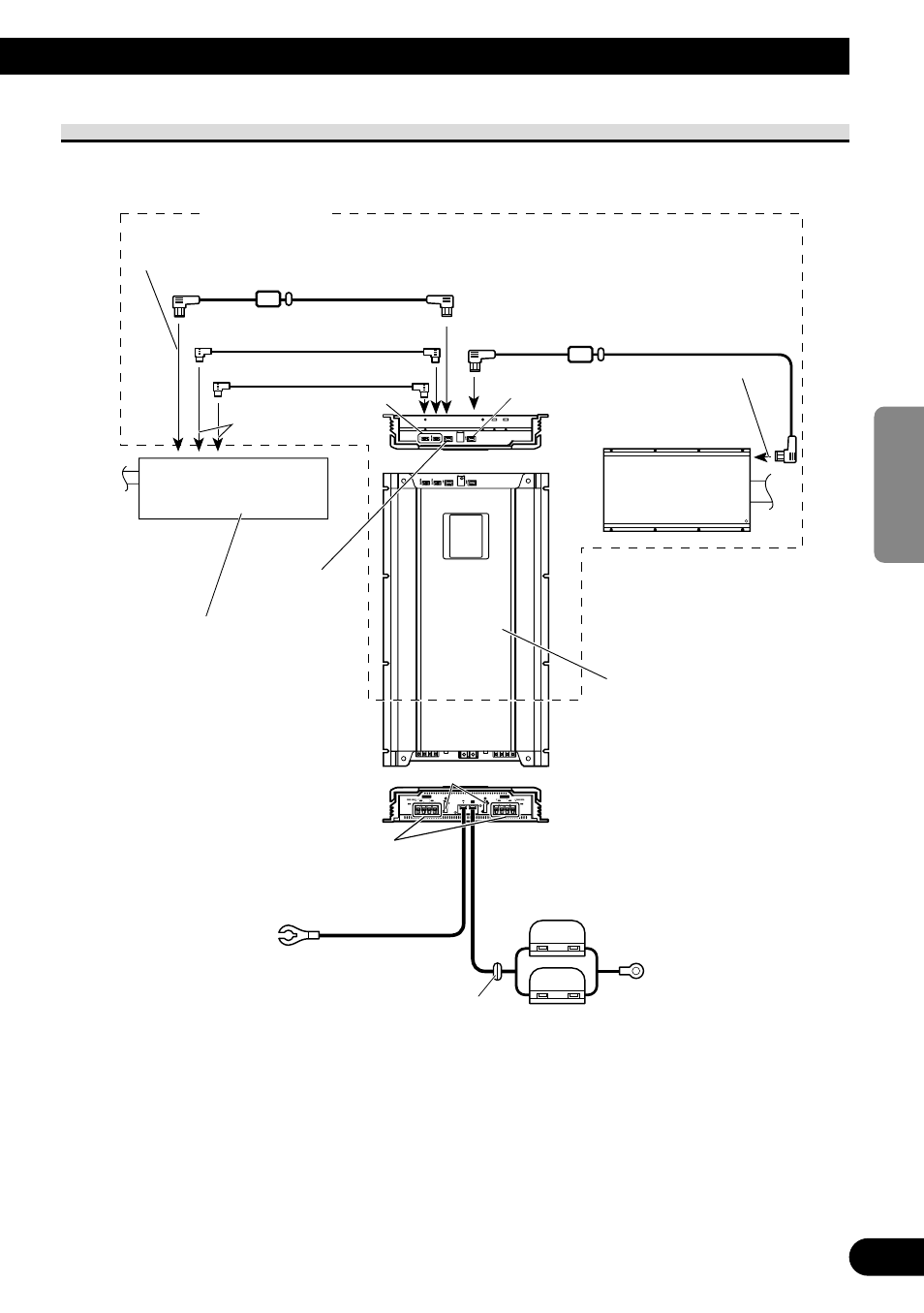

Anschlussschema
Rotes Batterie-Spezialkabel [RD-223]
(im Handel erhältlich)
Nach Ausführung aller anderen Anschlüsse am
Verstärker die Batteriekabelklemme des
Verstärkers mit dem Pluspol (+) der Batterie
verbinden.
Lautsprecher-Ausgangsklemme
Anweisungen zum
Lautsprecheranschluss im Abschnitt
“Anschließen der
Lautsprecherkabel”.
Massekabel (Schwarz) [RD-223] (im Handel erhältlich)
An Karosserie (Metallteil) anschließen.
Sicherung (30 A)
× 2
6 m 1 m
Sicherung (25 A)
Optischer Ausgang
(Schwarz)
Optischer Eingang
IP-Bus-Eingang
(Blau)
Siehe Bedienungsanleitung
des RS-A9
RS-A7
An IP-BUS-Eingang
(Blau) IP-BUS-Ausgang
(Schwarz)
RS-A9
(im Handel erhältlich)
*1 IP-BUS-Kabel (mitgeliefert)
*2 Lichtleiterkabel (mitgeliefert)
*3 IP-BUS-Kabel (mit im Handel
erhältlichen RS-A7 mitgeliefert) * 1
*2
* 2
*3
An IP-BUS-Ausgang (Schwarz)
Rot
Dieses Gerät
Audio-System
Kabeltülle
10
