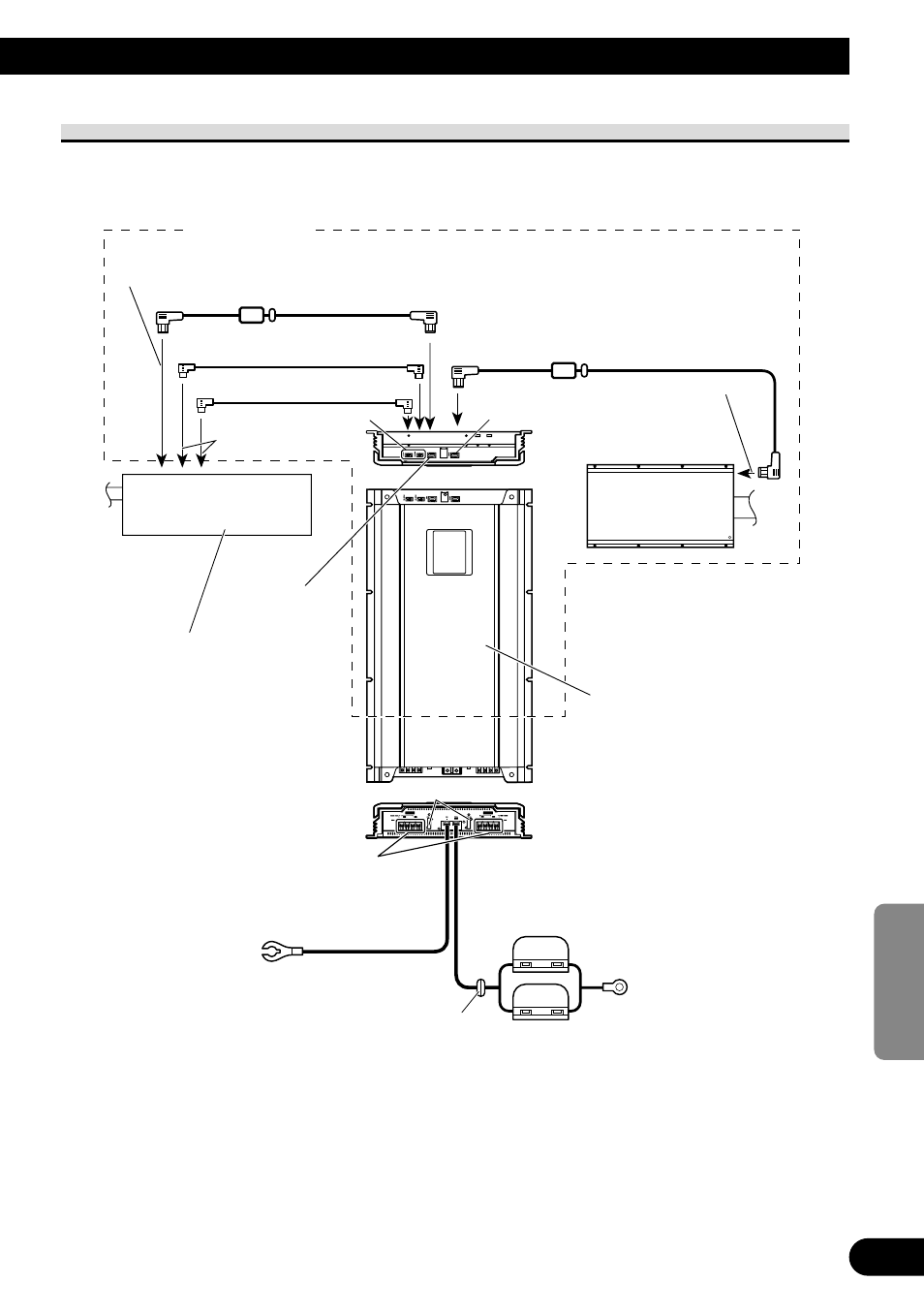

Aansluitschema
Speciale rode accudraad [RD-223]
(los verkrijgbaar)
Nadat u alle andere aansluitingen op de versterker
heeft gemaakt mag u pas de accudraad van de
versterker aansluiten op de positieve (+)
aansluiting van de accu.
Luidspreker uitgangsaansluiting
Zie “Aansluiten van de
luidsprekerdraden” voor meer
informatie.
Aarddraad (zwart) [RD-223] (los verkrijgbaar)
Aansluiten op metalen onderdeel chassis.
Zekering (30 A)
× 2
6 m 1 m
Zekering (25 A)
Optische uitgang
(zwart)
Optische ingang
IP-BUS ingang
(blauw)
Raadpleeg handleiding
RS-A9
RS-A7
Naar IP-BUS ingang
(blauw)
IP-BUS uitgang
(zwart)
RS-A9
(los verkrijgbaar)
*1 IP-BUS kabel (meegeleverd)
*2 Optische kabel (meegeleverd)
*3 IP-BUS kabel (meegeleverd met de los
verkrijgbare RS-A7) * 1
*2
* 2
*3
Naar IP-BUS uitgang (zwart)
Rood
Dit toestel
Audiosysteem
Doorvoerring
10
