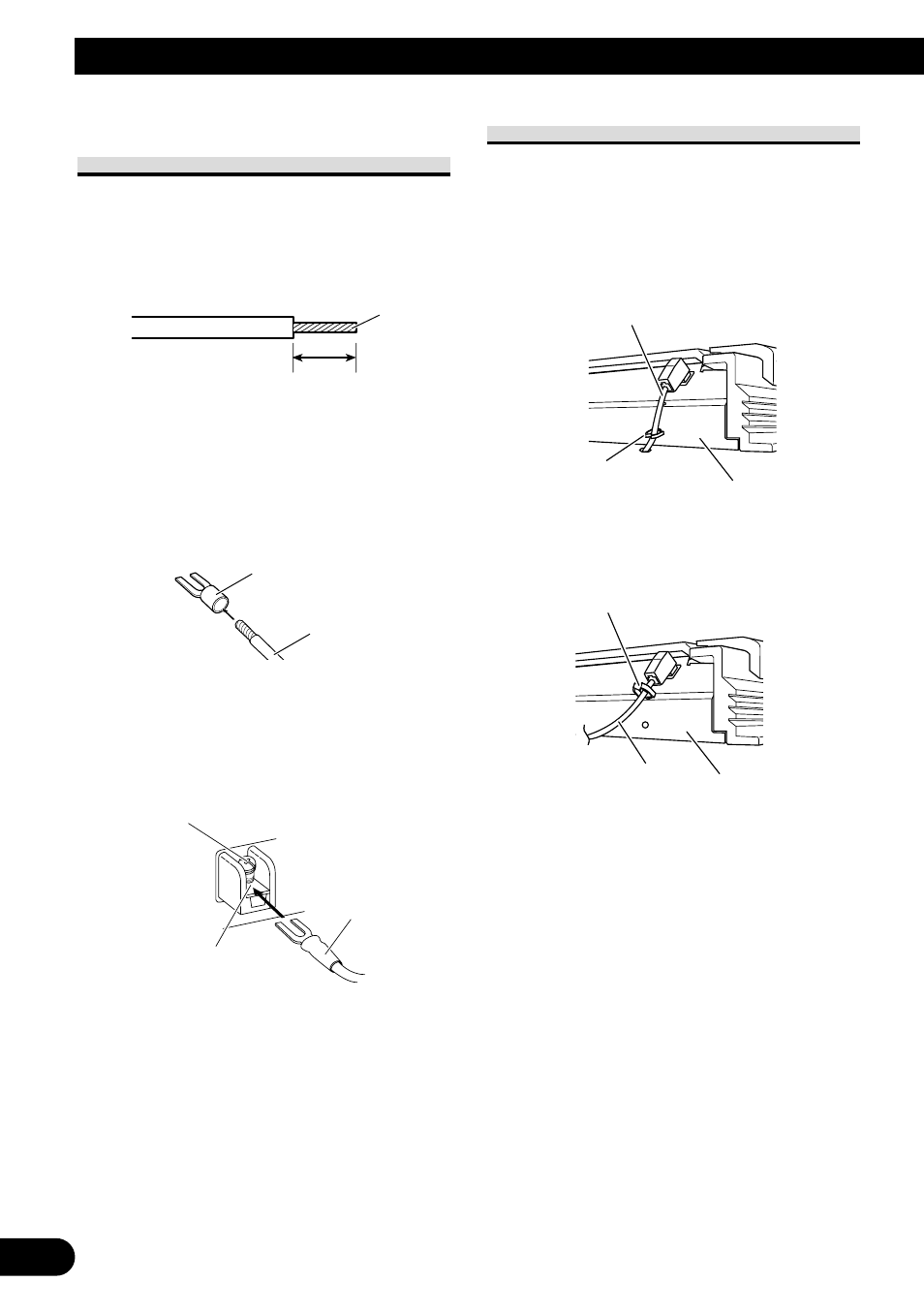

Conexión de las unidades
Conexión de los terminales de
salida de altavoz
1. Exponga el extremo de los hilos de
altavoz, usando pinzas o un
cortador, aproximadamente 10 mm
y tuerza.
2. Fije orejetas a los extremos de los
hilos de altavoz. Las orejetas no se
suministran.
• Utilice alicates, etc., para plegar las orejetas a
los hilos.
3. Conecte los hilos de altavoz a los
terminales de salida de altavoz.
• Fije los hilos de altavoz firmemente con los
tornillos de terminal.
Fije el cable óptico
Fije el cable óptico usando la
abrazadera suministrada como se
muestra a continuación.
• Cuando se encamina el cable
óptico por debajo del tablero.
• Cuando se encamina el cable
óptico en el tablero.
Abrazadera
Cable óptico
Esta unidad
Abrazadera
Cable óptico
Esta unidad
Tornillo de terminal
Hilo de altavoz
Terminal de salida
de altavoz
10 mm
Hilo de altavoz
Orejeta
Tuerza
