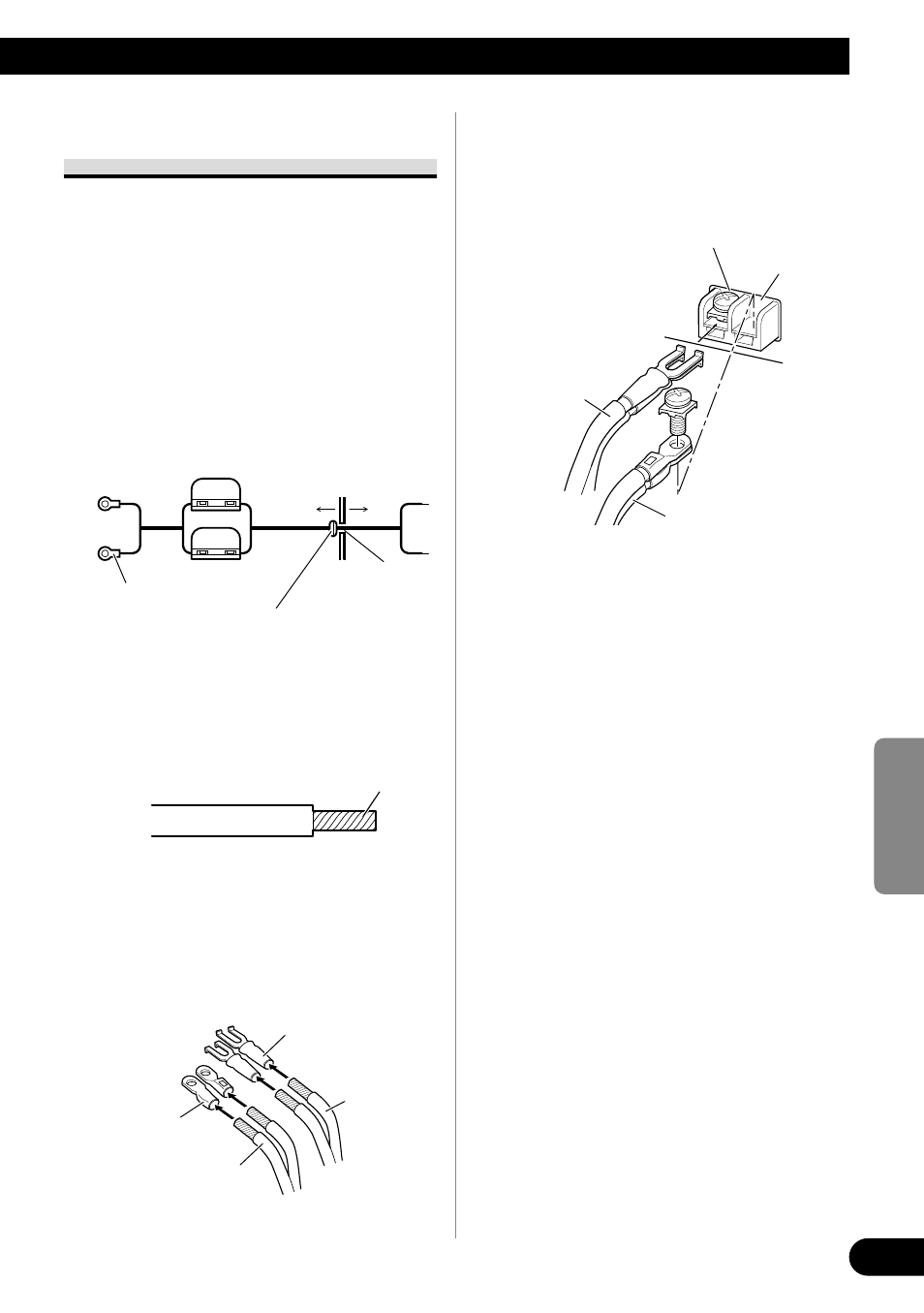

Collegamento al connettore di
alimentazione
• Utilizzate solamente il cavo speciale rosso per
batteria e di messa a terra [RD-223] venduto a
parte. Collegate il cavo della batteria direttamente
al terminale positivo (+) della batteria del veicolo
ed il cavo di messa a terra alla carrozzeria.
1 Fate scorrere il cavo della batteria
dal vano del motore all’interno
dell’abitacolo del veicolo.
• Dopo avere eseguito tutti i collegamenti
verso l’amplificatore, collegatene il terminale
del cavo della batteria al terminale positivo
(+) della batteria stessa.
2. Torcere il cavo della batteria ed il
cavo di messa a terra.
3. Fissate i capocorda alle estremità
dei cavi. I capocorda non sono for-
niti in dotazione all’apparecchio.
• Per aggraffare i capocorda ai cavi fate utiliz-
zo di una pinza o di un attrezzo analogo.
4. Collegate i cavi ai rispettivi termi-
nali.
• Fissate saldamente i cavi per mezzo delle viti
di cui i terminali sono provvisti.
Terminale di messa a terra (GND)
Terminale di
alimentazione
Cavo della batteria
Cavo di messa
a terra
Vano del
motore Interno
dell’abitacolo
Eseguire un foro
da 14 mm nella
carrozzeria del
veicolo.
Inserire la guarnizione
anulare di tenuta in
gomma nel foro eseguito
nella carrozzeria.
Terminale positivo
Fusibile (30A)
Fusibile (30A)
Torcere
Cavo della batteria
Cavo di
messa a terra
Capocorda
Capocorda
