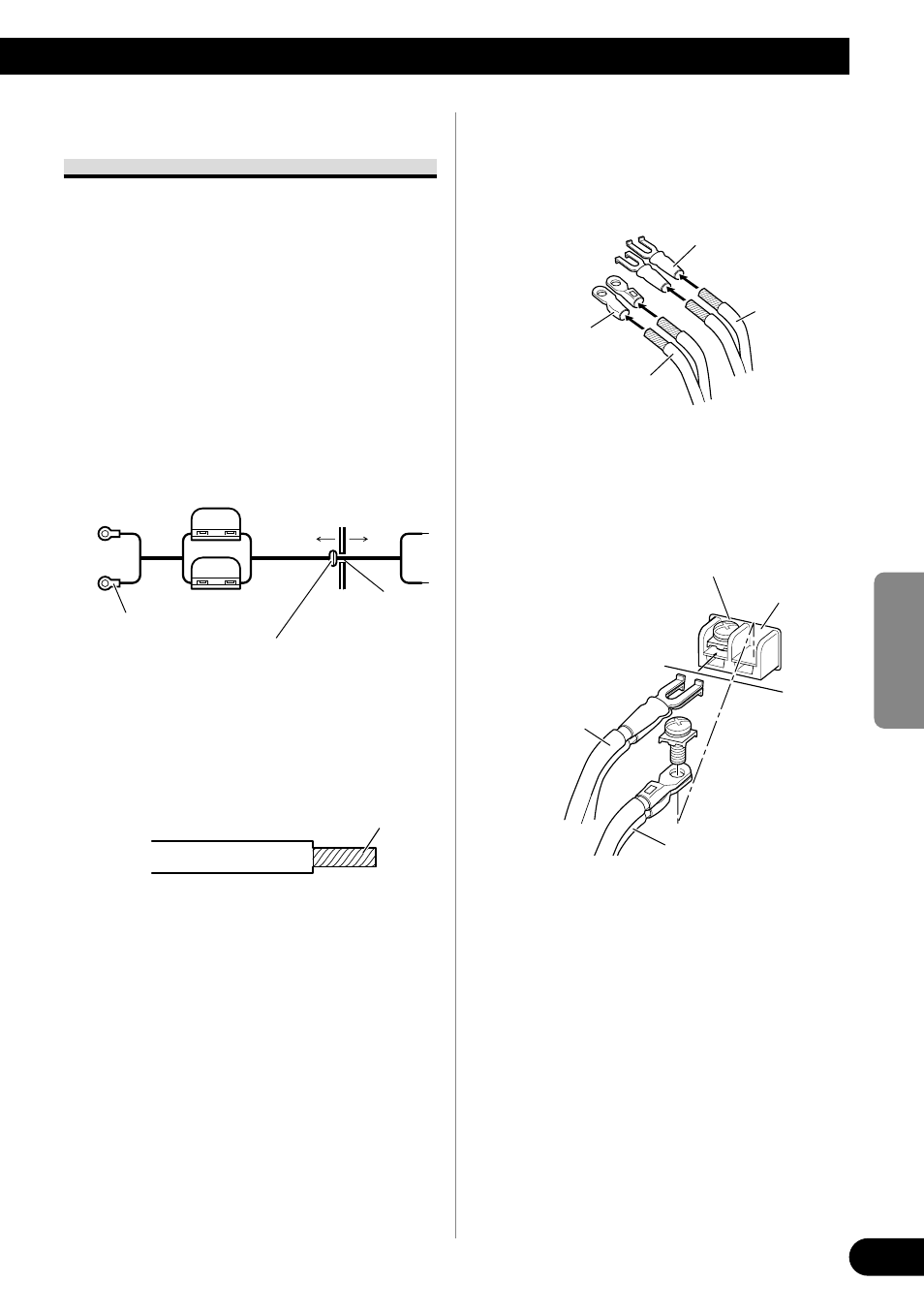

Raccordement de la borne
d’alimentation
• Utilisez impérativement la batterie rouge et le
câble de mise à la masse [RD-223] spéciaux, qui
sont vendus séparément. Branchez le cordon de la
batterie directement sur la borne positive (+) de la
voiture et le câble de mise à la masse à la car-
rosserie.
1. Faites passer le fil de la batterie du
compartiment moteur à l’intérieur
de l’habitacle.
• Une fois que vous avez effectué tous les rac-
cordements avec l’amplificateur, branchez la
borne du câble de la batterie de l’amplifica-
teur sur la borne positive (+) de la batterie.
2. Faites une torsade avec le fil de la
batterie et le fil de masse.
3. Fixez des cosses au bout des fils. Les
cosses ne sont pas fournies.
• Utilisez une pince coupante ou un outil simi-
laire pour fixer les cosses aux fils.
4. Branchez les fils sur la borne.
• Fixez soigneusement les fils à l’aide des vis
des bornes.
Comparti-
ment moteur Intérieur de
l’habitacle
Percez un trou
de 14 mm dans
la carrosserie
du véhicule.
Introduisez le passe-fil
en forme d’anneau en
caoutchouc dans la car-
rosserie.
Borne positive
Torsade
Fil de la batterie
Fil de masse
Cosse
Cosse
Fusible (30 A)
Fusible (30 A)
GND de masse
Borne de masse
Borne de masse
Fil de masse
