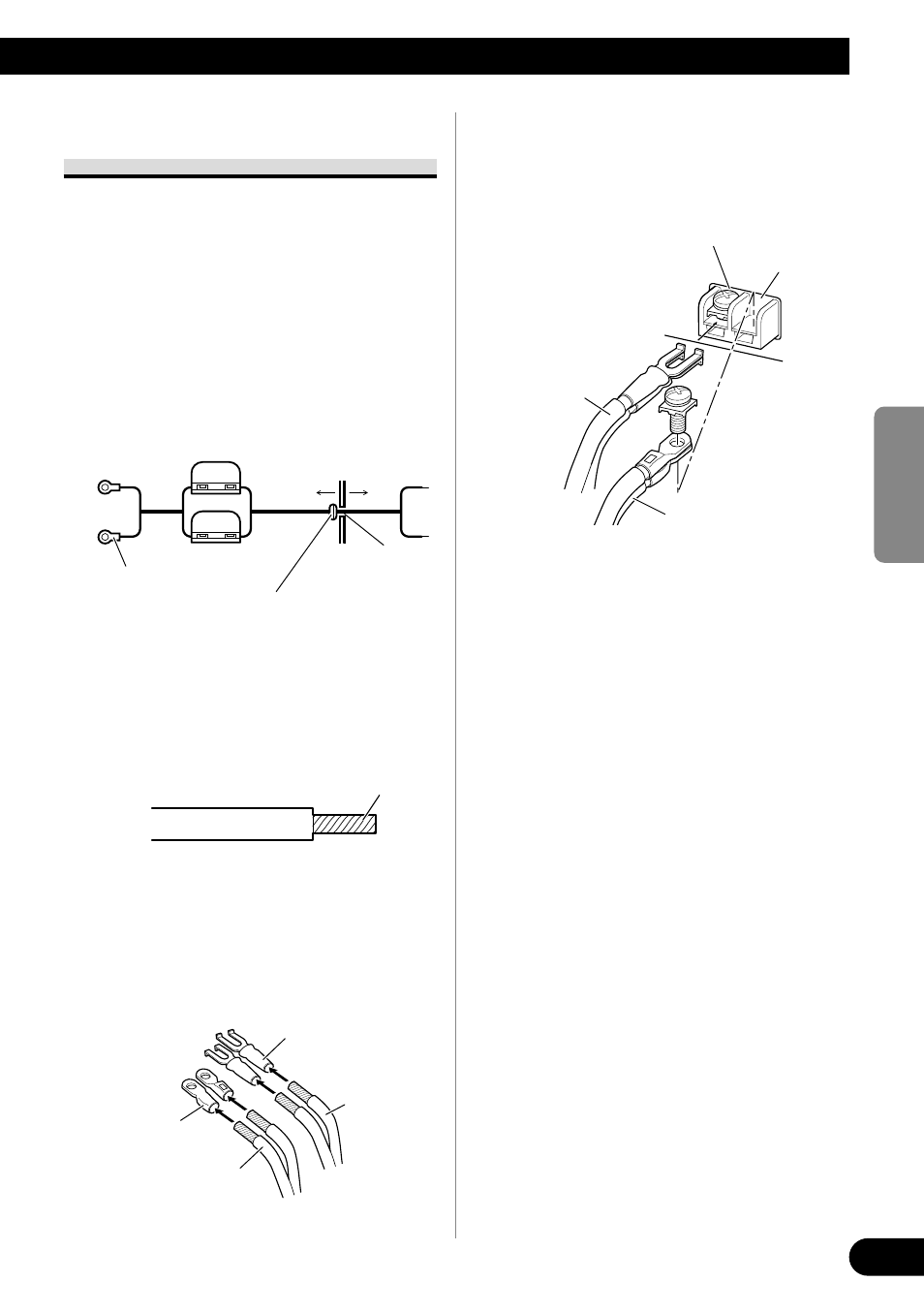

Anschließen der
Stromversorgungsklemme
• Verwenden Sie nur das getrennt erhältliche rote
Spezial-Batterie- und Massekabel [RD-223].
Schließen Sie das Batteriekabel direkt an den
Pluspol (+) der Autobatterie und das Massekabel
an Karosseriemasse an.
1. Das Batteriekabel vom Motorraum
in den Fahrgastraum führen.
• Die Batteriekabelklemme des Verstärkers
nach Ausführung aller anderen Anschlüsse
am Verstärker mit dem Pluspol (+) der
Batterie verbinden.
2. Verdrillen Sie Batterie- und
Massekabel.
3. Kabelschuhe an den Kabelenden
anbringen. Kabelschuhe sind im
Handel erhältlich.
• Die Kabelschuhe mit einer Zange o.Ä. auf
die Kabel pressen.
4. Die Kabel an die Klemmen
anschließen.
• Die Kabel mit den Klemmenschrauben ein-
wandfrei sichern.
Motorraum Fahrgastraum
Ein 14-mm-Loch
in die Karosserie
bohren.
Die Gummitülle in die
Karosserieöffnung
einsetzen.
Positive Klemme
Verdrillen
Batteriekabel
Massekabel
Kabelschuh
Kabelschuh
Sicherung (30 A)
Sicherung (30 A)
Masseklemme
Stromklemme
Batteriekabel
Massekabel
