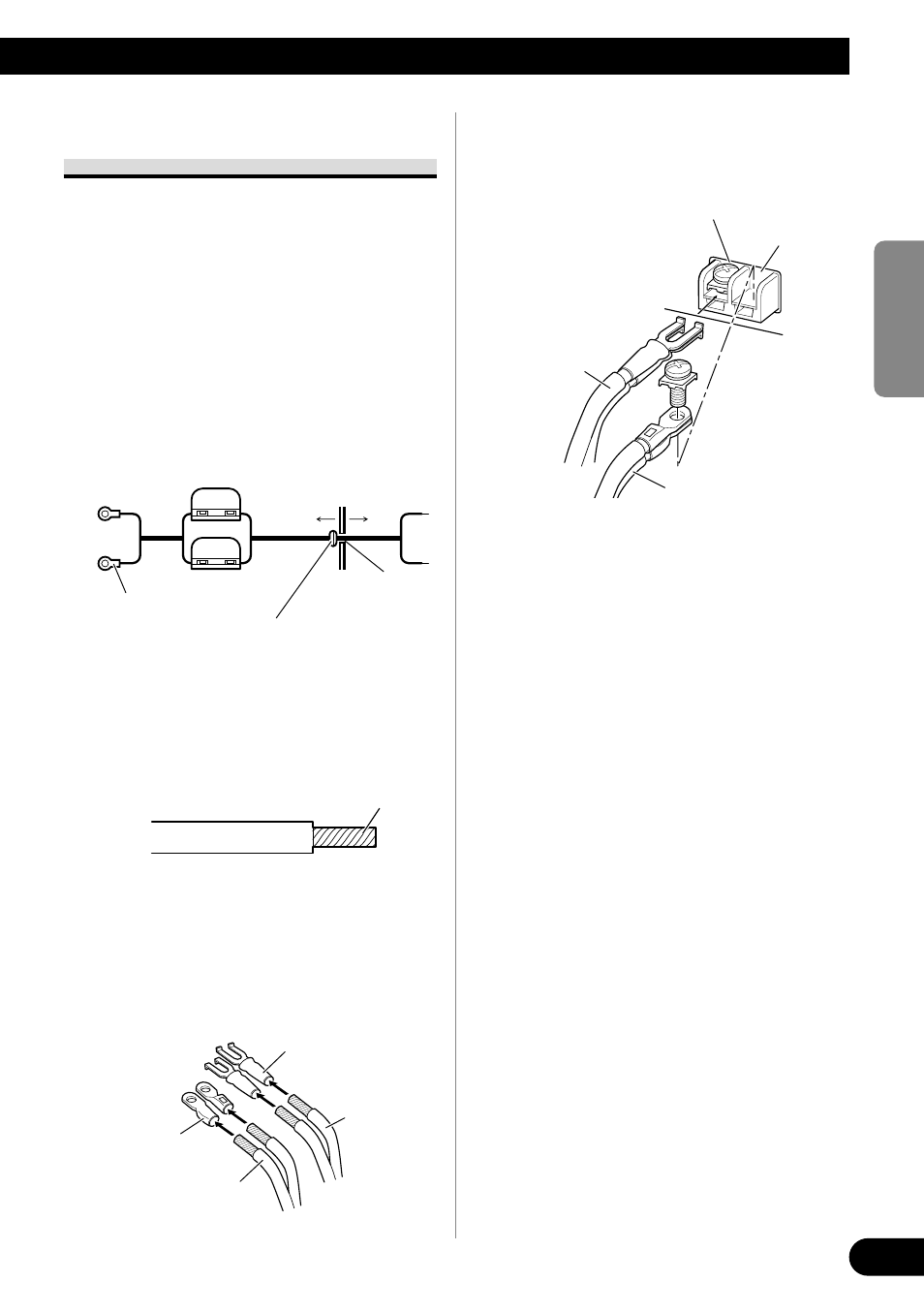

Conexión del terminal de
alimentación
• Utilice siempre el hilo de tierra y batería rojo
especial [RD-223] que se vende separadamente.
Conecte el hilo de batería directamente al
terminal positivo (+) de la batería del automóvil y
el hilo de tierra a la carrocería del automóvil.
1. Pase el hilo de batería desde el com-
partimiento del motor al interior
del vehículo.
• Después de hacer todas las otras conexión en
el amplificador, conecte el terminal del hilo
de batería del amplificador al terminal
positivo (+) de la batería.
2. Tuerza el hilo de batería y el hilo de
tierra.
3. Fije orejetas a los extremos de los
hilos. Las orejetas no se suminis-
tran.
• Utilice alicates, etc., para plegar las orejetas a
los hilos.
4. Conecte los hilos al terminal.
• Fije los hilos firmemente con los tornillos de
terminal.
Comparti-
miento del
motor
Interior del
vehículo
Taladre un
agujero de 14
mm en la
carrocería del
vehículo
Inserte un anillo aislante
de caucho del tipo junta
tórica en la carrocería del
vehículo.
Terminal positivo
Tuerza
Hilo de tierra
Orejeta
Fusible (30 A)
Fusible (30 A)
Terminal GND Terminal de
alimentación
Hilo de batería
Hilo de tierra
Orejeta
Hilo de batería
