9
Conexión de las unidades

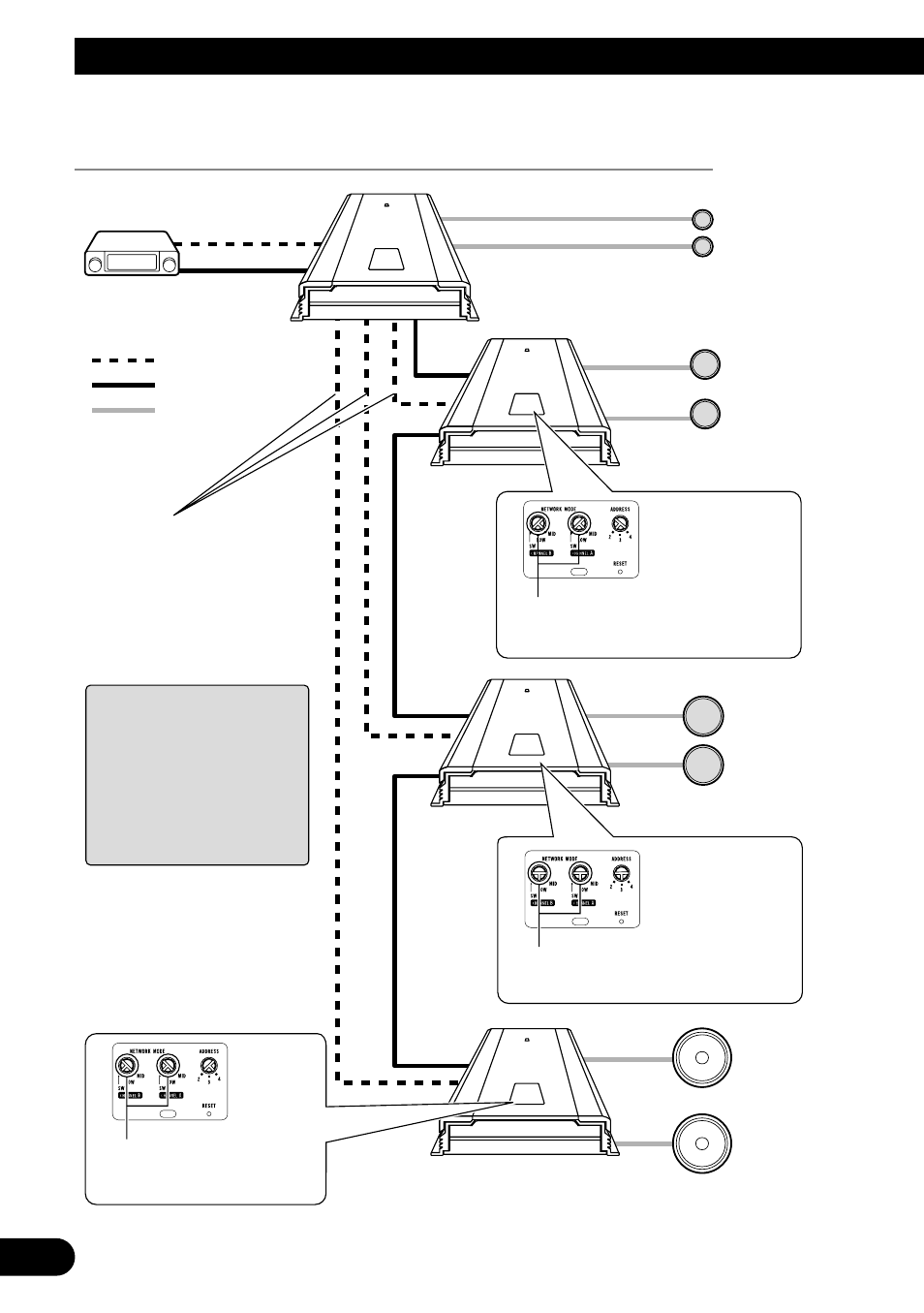

Ejemplo de conexión de sistema de 4 vías con 1 RS-A9 y 3 RS-A7
(Sistema digital puro totalmente balanceado)
Si se ajustan los interruptores
de ajuste de modo de red del
RS-A7 para CHANNEL A y B
idénticamente (2ch), conecte
una línea digital óptica a la
toma OPTICAL IN CH-A del
RS-A7.
Tweeter
Rango bajo
RS-D7R
(Vendido separadamente)
RS-A9 (Vendido separadamente)
Rango medio
Dirección: 2
Esta unidad
Subwoofer
Dirección: 3
Esta unidad
Dirección: 4
Esta unidad
Interruptor de ajuste de modo de red
CHANNEL A·B :SW
Interruptor de ajuste de modo de red
CHANNEL A·B :LOW
Interruptor de ajuste de modo de red
CHANNEL A·B :MID
Cuando utilice el RS-A7
con una conexión de 2
canales, asegúrese de que
los interruptores de ajuste
de modo CHANNEL A y B
del RS-A7 estén ajustados
idénticamente. Si están
diferentes, no se producirá
el sonido.
Cable óptico
Cable IP-BUS
Señal analógica
