544 | Eesti
1 609 929 X04 | (13/7/10)
Bosch Power Tools
– Keerake lukustuskruvi 34 uuesti kinni.
– Seadke töötasapinna pikendus 36 soovitud
pikkusele (vt „Töötasapinna pikendamine“,
lk 540).
Sügavuspiirik seadistamine (Soone saagimine)
(vt joonist R)
Sügavuspiirikut tuleb reguleerida, kui tahate
saagida soont.
– Vajutage lukustushoovale 41 ja keerake
seadme haar soovitud asendisse.
– Vajutage nupule 61.
– Nihutage justeerimiskruvi 27 seni, kuni kruvi
ots puudutab sügavuspiirikut 62.
– Seejärel vabastage nupp 61 uuesti.
– Viige seadme haar aeglaselt üles.
Erikujulised toorikud
Kaarjad ja ümarad toorikud tuleb kinnitada eriti
kindlalt, vältimaks nende paigastnihkumist.
Lõikejoonel ei tohi tooriku, juhtrööpa ja saepingi
vahel olla pilu.
Vajaduse korral tuleb valmistada spetsiaalsed
kinnitused.
Profiilliistude (põranda- või laeliistude) töötlemine
Profiilliiste saab töödelda kahel erineval viisil:
– asetatuna juhtrööpa vastu,
– asetatuna saepingile.
Lisaks sellele saab sõltuvalt profiilliistu laiusest
lõikeid teha tõmbeliigutusega ja ilma.
Katsetage seadistatud kaldenurka alati
kõigepealt proovidetaili peal.
Põrandaliistud

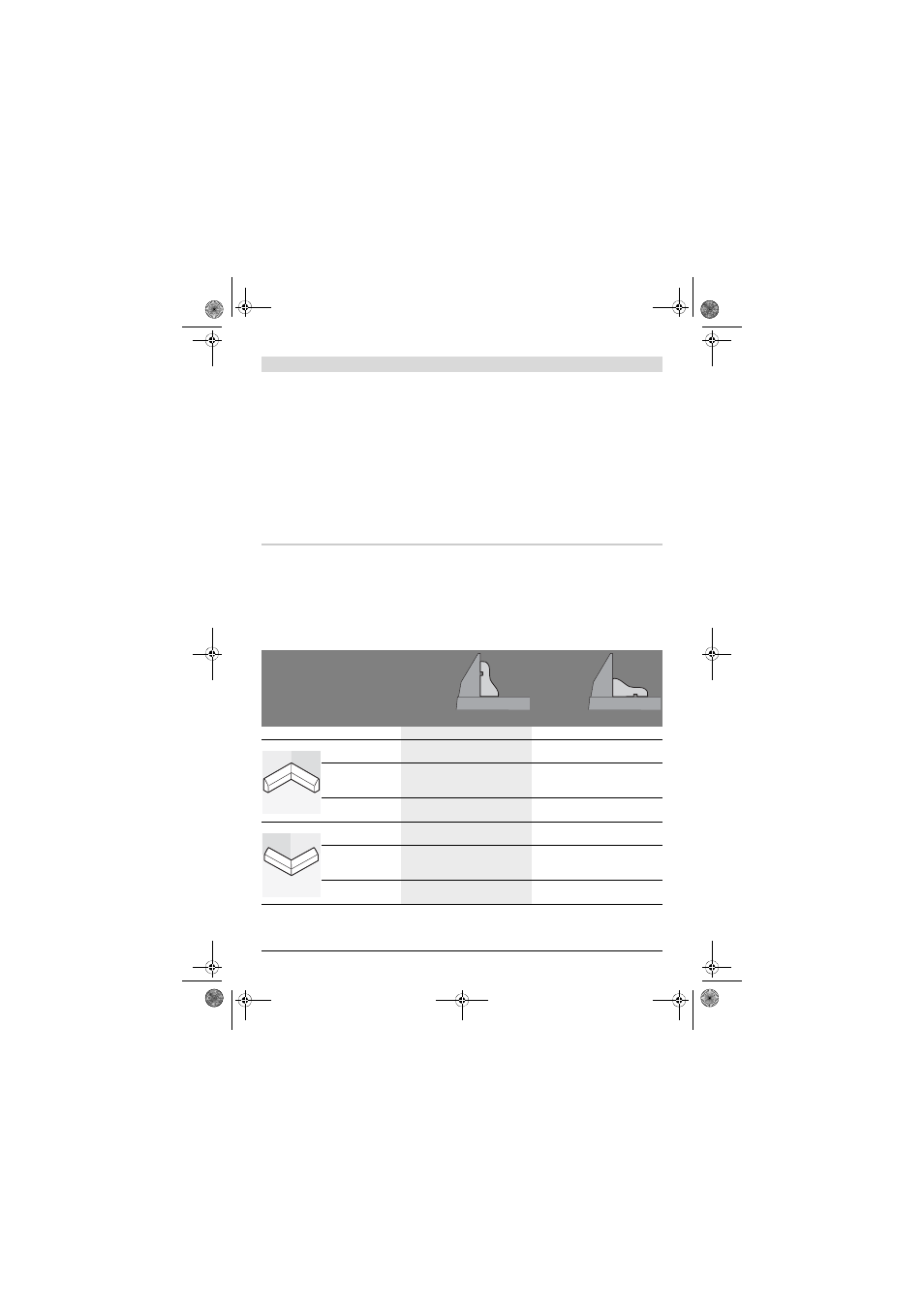

Järgnevast tabelist leiate juhised põrandaliistude töötlemiseks.
Seadistused
asetatuna
juhtrööpa
vastu
asetatuna
saepingil
e
Vertikaalne kaldenurk
0
°
45
°
Põrandaliist
vasak pool
parem pool
vasak pool
parem pool
Siseserv
horisontaalne
kaldenurk
45
° vasakule
45
° paremale
0
°
0
°
Tooriku
positsioneerimine
Alumine serv
saepingil
Alumine serv
saepingil
Ülemine serv
vastu
juhtrööbast
Alumine serv
vastu
juhtrööbast
Valmistoorik
asub ...
... lõikest
vasakul
... lõikest
paremal
... lõikest
vasakul
... lõikest
vasakul
Välisserv
horisontaalne
kaldenurk
45
° paremale
45
° vasakule
0
°
0
°
Tooriku
positsioneerimine
Alumine serv
saepingil
Alumine serv
saepingil
Alumine serv
vastu
juhtrööbast
Ülemine serv
vastu
juhtrööbast
Valmistoorik
asub ...
... lõikest
paremal
... lõikest
vasakul
... lõikest
paremal
... lõikest
paremal
