428 | Română
1 609 929 X04 | (13/7/10) Bosch Power Tools
Descrierea funcţionării
Citiţi toate indicaţiile de
avertizare şi instrucţiunile.
Nerespectarea indicaţiilor de
avertizare şi a instrucţiunilor poate
provoca electrocutare, incendii
şi/sau răniri grave.
Utilizare conform destinaţiei
Scula electrică este destinată executării în
regim staţionar de tăieri drepte longitudinale şi
transversale în lemn. Sunt posibile unghiuri de
înclinare în plan orizontal între
–52° şi +60° cât
şi unghiuri de înclinare în plan vertical între 47 °
(în partea stângă) şi 46 ° (în partea dreaptă).
Puterea sculei electrice este dimensionată
pentru debitarea lemnului de esenţă tare şi
moale.
Scula electrică nu este adecvată pentru
debitarea aluminiului sau altor metale
neferoase.
Elemente componente
Numerotarea elementelor componente se referă
la schiţele sculei electrice de la paginile grafice.
1 Sac colector de praf
2 Mâner de transport (faţă)
3 Clemă pentru mâner
4 Manetă de reglare a înclinării mânerului
5 Mâner
6 Buton de deblocare a pârghiei de blocare 41
7 Pânză de ferăstrău
8 Apărătoare-disc
9 Rolă culisantă
10 Placă intermediară
11 Clemă de blocare
12 Manetă de fixare pentru unghiurile de
înclinare (în plan orizontal)
13 Pârghie pentru reglajul prealabil al
unghiurilor de înclinare (în plan orizontal)
14 Manetă de fixare pentru unghiurile de
înclinare (în plan vertical)
15 Marcaje crestate pentru unghiurile de
înclinare standard
16 Masă de lucru pentru ferăstrău
17 Găuri pentru montaj
18 Şină opritoare

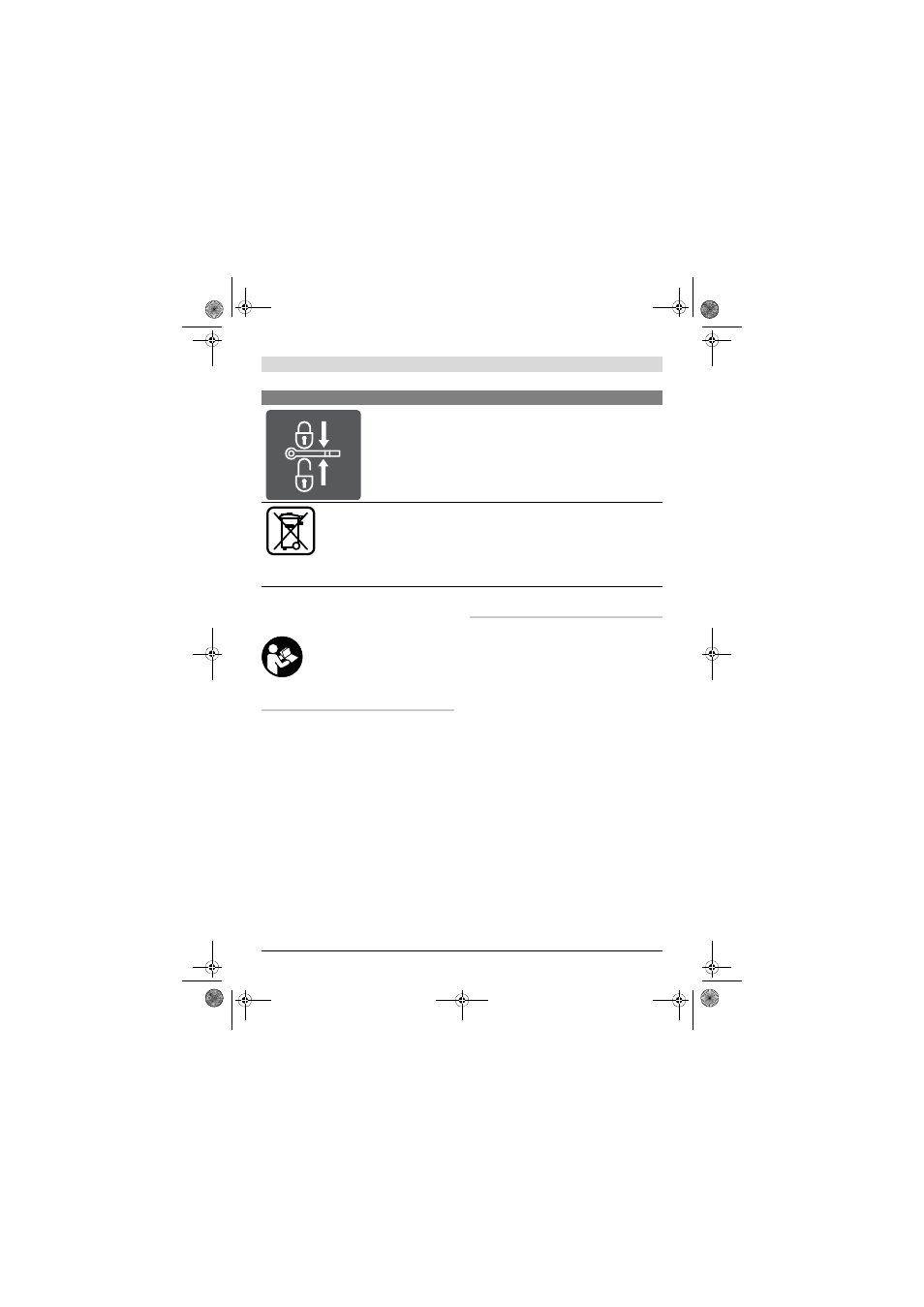

Indică poziţia pârghiei de blocare pentru fixarea braţului
de tăiere şi la reglarea unghiului de înclinare în plan
vertical.
Numai pentru ţările UE:
Nu aruncaţi sculele electrice în gunoiul menajer!
Conform Directivei Europene 2002/96/CE privind
maşinile şi aparatele electrice şi electronice uzate şi
transpunerea acesteia în legislaţia naţională, sculele
electrice scoase din uz trebuie colectate separat şi
direcţionate către o staţie de revalorificare ecologică.
Simbol Semnificaţie
