Deutsch | 17
Bosch Power Tools 1 609 929 X04 | (13/7/10)
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen
verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standge-
rät Längs- und Querschnitte mit geradem
Schnittverlauf in Holz auszuführen. Dabei sind
horizontale Gehrungswinkel von –52° bis +60°
sowie vertikale Gehrungswinkel von 47° (links-
seitig) bis 46° (rechtsseitig) möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt
zum Sägen von Hart- und Weichholz.
Das Elektrowerkzeug ist für das Sägen von Alu-
minium oder anderen Nichteisenmetallen nicht
geeignet.

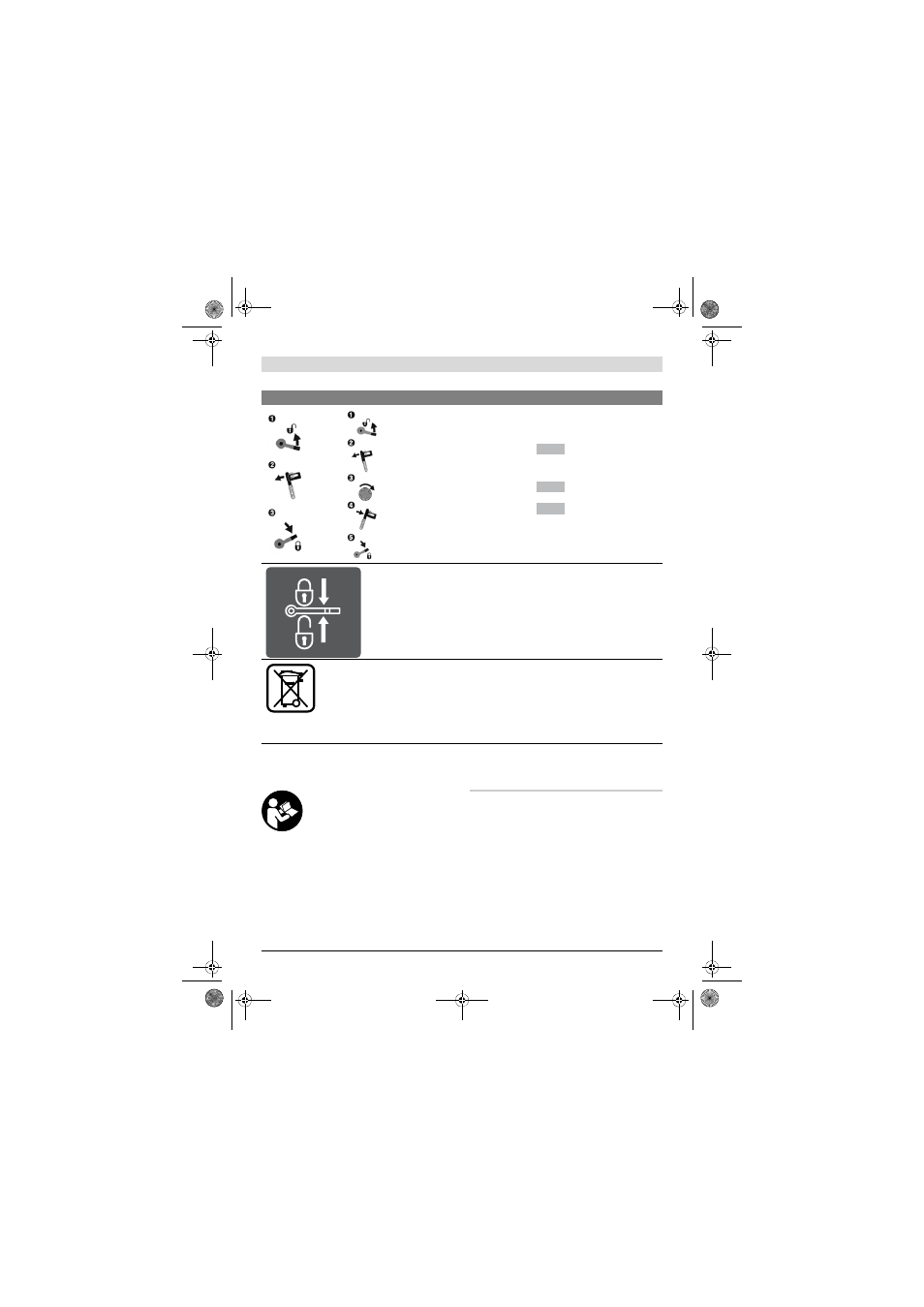

Zeigt die einzelnen Schritte zum Einstellen des vertikalen
Gehrungswinkels an.
linke Spalte:
– Gehrungswinkelbereich
Neigung Sägeblatt nach links
rechte Spalte:
– Gehrungswinkelbereich
Neigung Sägeblatt nach rechts
– Gehrungswinkelbereich
Gesamter Schwenkbereich des Werkzeugarms
Zeigt die Stellung des Arretierhebels zum Feststellen des
Werkzeugarms und beim Einstellen des vertikalen Geh-
rungswinkels an.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über
Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Symbol Bedeutung
45°– 0
0 – 45°
45°+
