220 | Norsk
1 609 929 X04 | (13/7/10) Bosch Power Tools

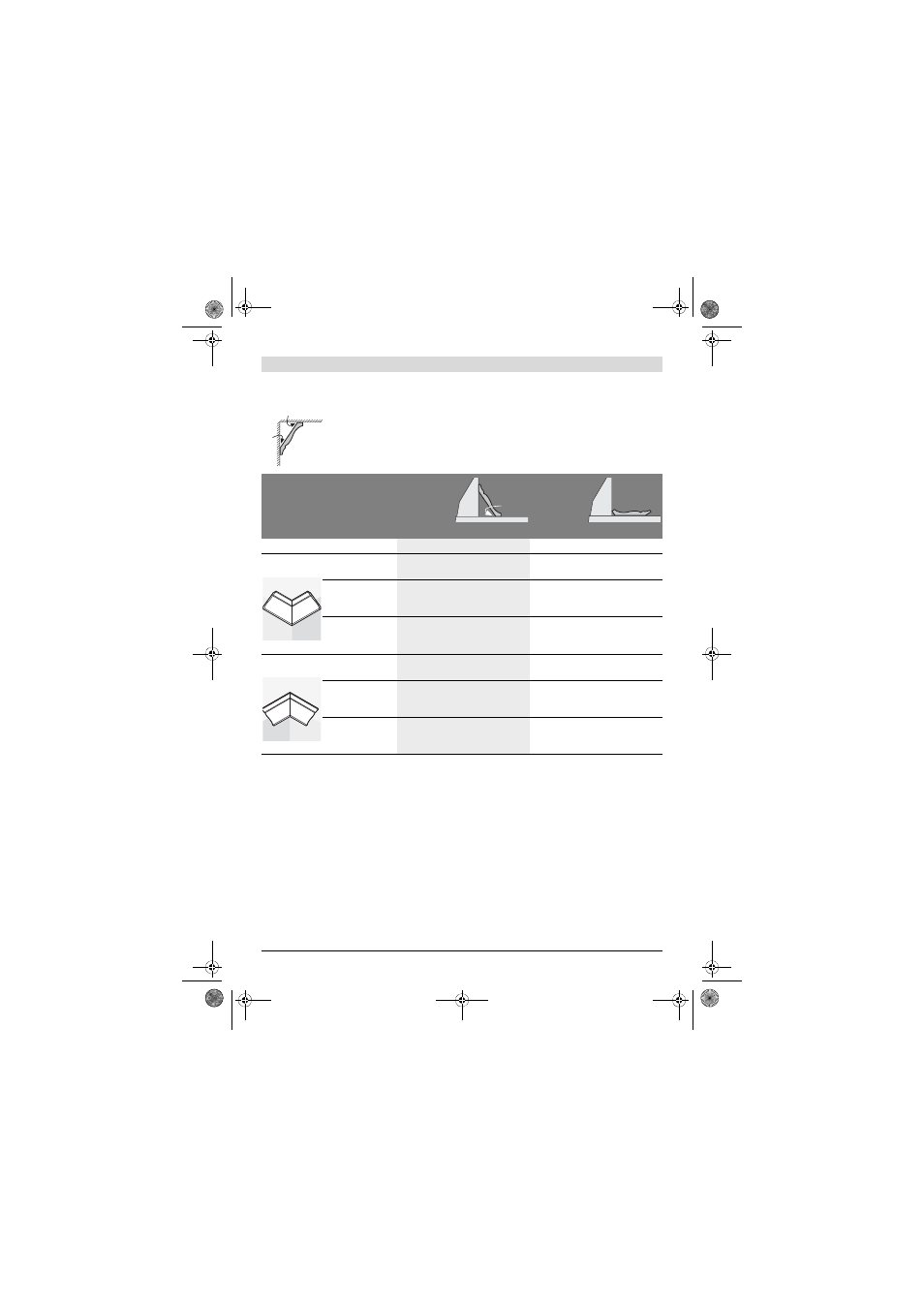

Taklister (etter US-standard)
Hvis du vil bearbeide taklister flatt liggende på sagbordet, må du innstille stan-
dard-gjæringsvinklene 31,6° (horisontal) og 33,9° (vertikal).
Nedenstående tabell inneholder informasjoner for bearbeidelse av taklister.
Innstillinger stilt opp
mot
anleggs-
skinnen flatt
liggende
på sag-
bordet
Vertikal gjæringsvinkel 0° 33,9°
Taklist venstre side høyre side venstre side høyre side
Innvendig
kant horisontal
gjæringsvinkel 45° høyre 45° venstre 31,6° høyre 31,6° venstre
Plassering av
arbeidsstykket Underkanten
på anleggs-
skinnen
Underkanten
på anleggs-
skinnen
Overkanten på
anleggs-
skinnen
Underkanten
på anleggs-
skinnen
Ferdig arbeids-
stykke befinner
seg... ... til høyre for
snittet
... til venstre
for snittet
... til venstre
for snittet
... til venstre
for snittet
Utvendig
kant horisontal
gjæringsvinkel 45° venstre 45° høyre 31,6° venstre 31,6° høyre
Plassering av
arbeidsstykket Underkanten
på anleggs-
skinnen
Underkanten
på anleggs-
skinnen
Underkanten
på anleggs-
skinnen
Overkanten på
anleggs-
skinnen
Ferdig arbeids-
stykke befinner
seg... ... til høyre for
snittet
... til venstre
for snittet
... til høyre for
snittet
... til høyre for
snittet
52°
38°
52°
