54 | Dansk

1 609 929 N81 | (18.5.11)

Bosch Power Tools

Montering

Isætning/udskiftning af skivefræser (se Fig. A–B)

f

Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

f

Det anbefales at bruge beskyttelseshandsker, når ski-

vefræsere skal sættes i og skiftes.

f

Beskyt skivefræsere mod stød og slag.

El-værktøjet må udelukkende anvendes med Bosch skivefræ-

seren 3 608 641 013.
Isæt kun fejlfrie og rene skivefræsere.
– Stil i givet fald vinkelanslaget 17 på 0° (se „Indstilling af

fræsevinkel“, side 55) og det højdeindstillelige anslag 9

max. højde (se „Indstilling af højdejusterbart anslag“,

side 55).

– Drej el-værktøjet med grundpladen 33 opad.

– Løsne klemmeskruen 32 med ca. 3 omdrejninger.

Bemærk: Skru ikke klemmeskruen 32 helt af, da sikrings-

skiven 31 ellers kan gå tabt. Uden sikringsskiven kan

grundpladen 33 ikke fastlåses.

– Klap grundpladen 33 opad. Hold el-værktøjet på en sådan

måde, at grundpladen ikke klapper tilbage.

– Tryk tasten til spindellåsen 14 og hold den trykket ned.

– Løsne spændemøtrikken 24 med den medleverede tap-

nøgle 23 og tag den af.

– Tag i givet fald den tilstedeværende skivefræser 25 af og

rengør den.

– Tag i givet fald den tilstedeværende holdeflange 28 af og

rengør den.

– Anbring holdeflangen 28 på fræsespindlen 29 på en sådan

måde, at centreringskanten 27 (diameter 22 mm) ligger

foroven. Holdeflangen skal falde i hak på fræsespindlens

tokant (drejesikring).

– Anbring den rene skivefræser 25 (som vist på billedet) på

holdeflangen 28, at drejeretningspilen 26 er synlig på ski-

vefræseren og stemmer overens med fræsespindlens dre-

jeretningspil 30. Skivefræserens holdeboring skal falde i

hak på holdeflangens centreringskant 27.

– Skru spændemøtrikken 24 fast på fræsespindlen 29.

Spænd spændemøtrikken med nedtrykket spindel-låseta-

ste 14 kraftigt med tapnøglen 23.

f

Kontrollér, at skivefræseren er monteret rigtigt og kan

dreje frit.

– Klap grundpladen 33 i. Sørg for, at sikringsskiven 31 ligger

over grundpladen (med klemmeskruen 32 alene kan

grundpladen ikke fastgøres sikkert).

– Spænd klemmeskruen 32.
f

Kontrollér, at grundpladen 33 er fastlåst sikkert.

Støv-/spånudsugning

f

Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materialet.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

Rengør efter behov opsugningsstudsen 21. Klap hertil grund-

pladen 33 op (se „Isætning/udskiftning af skivefræser“,

side 54) og fjern opsugningsstudsen.
Opsugning med fremmed støvsuger

(se side med tilbehør)
Drej opsugningsadapteren (tilbehør) en smule, når den sæt-

tes ind i opsugningsstudsen 21. Drej studsen på en opsug-

ningsslange (tilbehør) ind i opsugningsadapteren. Tilslut op-

sugningsslangen til en støvsuger.
Støvsugeren skal være egnet til det materiale, som skal op-

suges.
Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.
Egenopsugning med støvpose (se side med tilbehør)
Til mindre fræsearbejde kan man anvende støvposen 22.
Drej studsen på støvposen 22 en smule, når den sættes ind i

opsugningsstudsen 21.
Tøm støvposen 22 rettidigt, da sugeeffekten ellers forringes.
Træk hertil støvposen 22 af, åbn lynlåsen og tøm støvposen.

Brug

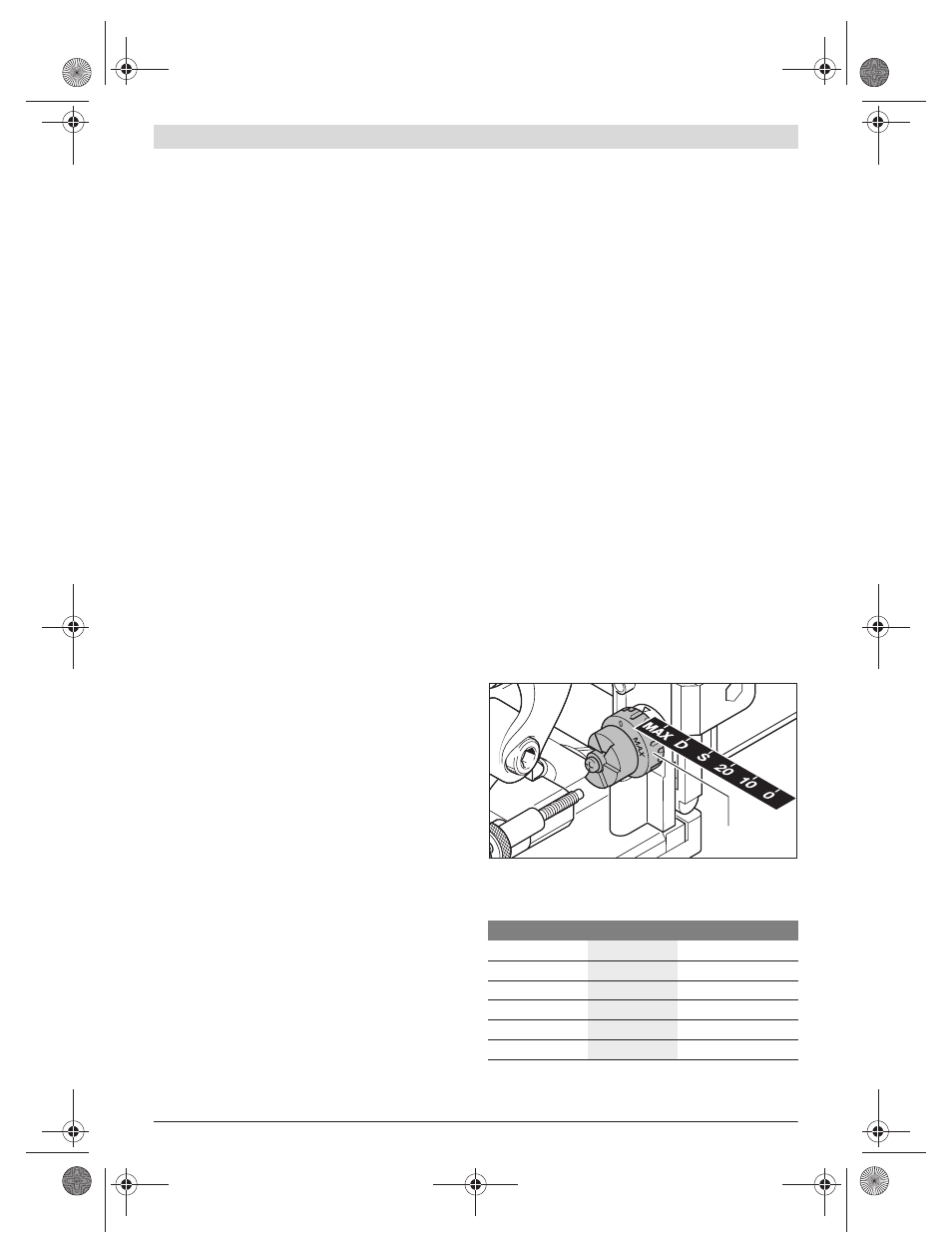

Fræsedybde indstilles

Med drejeknappen 18 fastlægges fræsedybden. Drejeknap-

pen har indstillingshøjder til seks fladdyvelstørrelser.
Indstillingshøjde for fladdyvler og fræsedybder:

Anvendes efterslibede skivefræsere, skal fræsedybden evt.

efterjusteres. Løsne sikringsmøtrikken 19. Drejes fingerskru-

en 20 til højre, reduceres fræsedybden, drejes fingerskruen

Indstillingshøjde Fladdyvel

Fræsedybde i mm

0

Nr. 0

8

10

Nr. 10

10

20

Nr. 20

12,3

S

Simplex

13

D

Duplex

14,7

MAX

22

18
