136 | Български
1 609 929 N81 | (18.5.11) Bosch Power Tools
f След регулирането на наклона на фрезоване
внимавайте регулируемият по височина ограничител
9 и подложната плоча 16 да не попаднат в зоната на
подаване на дисковия фрезер. За проверка при изклю-
чен електроинструмент притиснете фрезоващата глава,
като използвате за опора напр. ръб на работен плот, докато
дисковият фрезер се подаде. Максимално подаденият
дисков фрезер не трябва да допира регулируемия по
височина ограничител 9 или подложната плоча 16.
Пускане в експлоатация
f Внимавайте за напрежението на захранващата
мрежа! Напрежението на захранващата мрежа трябва
да съответства на данните, посочени на табелката на
електроинструмента. Уреди, обозначени с 230 V,
могат да бъдат захранвани и с напрежение 220 V.
f Допуска се включването на електроинструмента
само ако основната плоча 33 е застопорена
надеждно с винта 32 и осигурителната шайба 31.
f Преди включване се уверете, че автоматичното
връщане в изходна позиция на двигателния блок
функционира безупречно. Притиснете фрезоващата
глава, като използвате за опора напр. ръба на работен
плот, докато дисковият фрезер се подаде. При
премахване на натиска дисковият фрезер трябва да се
скрие изцяло в основната плоча.
Включване и изключване
За включване на електроинструмента натиснете пусковия
прекъсвач 2 напред и след това за застопоряване го
притиснете надолу в предния му край.
За изключване на електроинструмента притиснете
пусковия прекъсвач 2, в задния му край, така че да отскочи
обратно в изходна позиция.
Указания за работа
f По време на работа дръжте електроинструмента
здраво с двете ръце и заемайте стабилно положение
на тялото. С двете ръце електроинструментът се води
по-сигурно.
f Внимавайте ръцете Ви да не попадат в близост до
зоната на рязане и до дисковия фрезер.
По време на работа с едната ръка дръжте ръкохватката 1, с
другата – спомагателната ръкохватка 15.
f
Допирайте електроинструмента до обработвания
детайл, след като предварително сте го включили.
В противен случай съществува опасност от възникване
на откат, ако режещият лист се заклини в обработвания
детайл.
Изпълнете фрезоването с постоянно подаване.
Определяне на позицията на фрезоване
Вертикалната централна маркировка 11 на ъгловия и
височинния ограничител показва средата на фрезования
канал (перпендикулярно на дисковия фрезер).
Максималната широчина на фрезования канал се показва
от двете маркировки 10 на ограничителя с възможност за
изместване по височина 9.
При позиционирането по височина помага хоризонталната
централна маркировка 6 на основната плоча, която
показва хоризонталната среда на дисковия фрезер.
Стрелката 13 на корпуса на електроинструмента показва
посоката на въртене на дисковия фрезер.
Фрезоване на канали за съединения
Примери за съединенията по-долу ще намерите на
страниците с изображенията:
– Ъглови съединения: с ъглов ограничител, вижте
фигура C, с регулируемия по височина ограничител,
вижте фигура D
– Съединения под наклон: с ъглов ограничител, вижте
фигура E, с регулируемия по височина ограничител,
вижте фигура F
– Надлъжни и напречни съединения: с ъглов
ограничител, вижте фигура G, с регулируемия по
височина ограничител, вижте фигура H
– Съединения на рамки: вижте фигура I
– Съединения на плоскости за ламперия: вижте фигура J

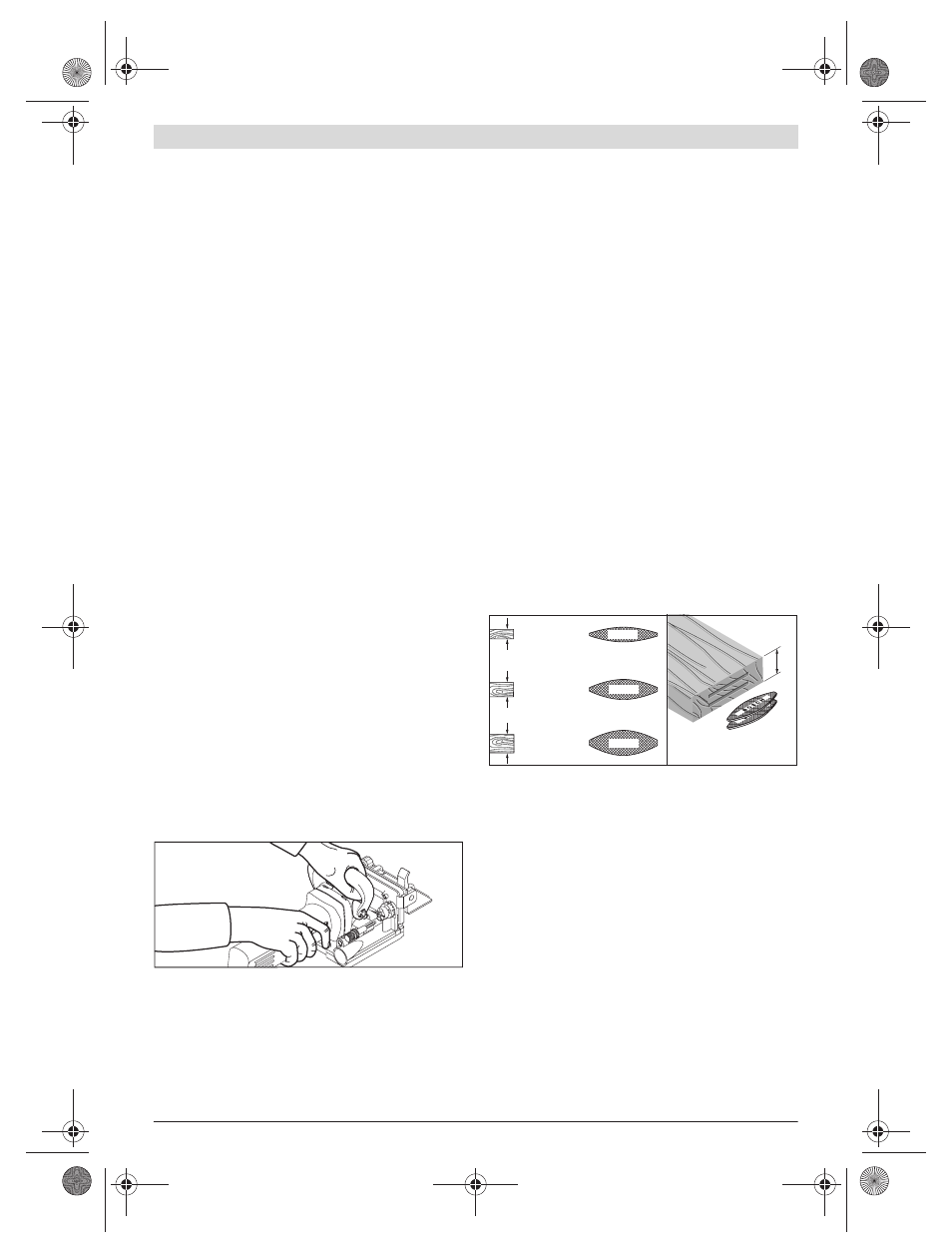

Избор на плоски дибли
За образуване на здрава връзка използвайте възможно
най-големите плоски дибли (ламели). Фирма Бош предлага
подходящи плоски дибли в обширната си гама консумативи
(вижте страницата с допълнителни приспособления и
консумативи в края на ръководството за експлоатация).
Фрезоване на тънкостенни детайли (вижте фиг. K)
За фрезоването на детайли с дебелина под 16 мм поставете
подложната плоча 16 на ъгловия ограничител 17. Така
каналът не може да бъде твърде близо до повърхността на
детайла. При изчисляване на хоризонталната позиция не
забравяйте да отчетете дебелината от 4 мм на подложката.
Използвайте подложната плоча 16 също и при съединения
под наклон на тънкостенни детайли, за да не попадне
каналът твърде на дълбоко.
Фрезоване на тесни детайли
При фрезоването на тесни детайли по възможност
използвайте регулируемия по височина ограничител 9.
Внимавайте намиращите се на него маркировки за
максималната широчина на фрезоване 10 да попадат в
границите на детайла.
8–12 mm >25 mm
12–15 mm
>15 mm
0
10
20
