42 | Italiano
1 609 929 N81 | (18.5.11) Bosch Power Tools
– Applicare la fresa a disco 25 pulita, come illustrato nella fi-
gura, sulla flangia di alloggiamento 28 in modo che la frec-
cia del senso di rotazione 26 sulla fresa a disco sia visibile
e coincida con la freccia del senso di rotazione del mandri-
no portafresa 30. Il foro di montaggio della fresa a disco
deve scattare in posizione sul collare di centraggio 27 della
flangia di alloggiamento.
– Avvitare il dado di serraggio 24 sul mandrino portafresa
29. Serrare con forza il dado di serraggio, tenendo premu-
to il tasto di bloccaggio dell’alberino 14, con l’ausilio della
chiave a doppio foro 23.
f Controllare se la fresa a disco è montata in modo cor-
retto e può ruotare senza impedimenti.
– Richiudere il pattino 33. Prestare attenzione affinchè la
rondella di sicurezza 31 sia posizionata sopra il pattino (il
pattino non può essere fissato in modo sicuro solo con la
vite di bloccaggio 32).
– Serrare la vite di bloccaggio 32.
f
Controllare se il pattino 33 è bloccato in modo sicuro.
Aspirazione polvere/aspirazione trucioli
f Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Utilizzare possibilmente un’aspirazione polvere adatta
per il materiale.
– Provvedere per una buona aerazione del posto di lavoro.
– Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i mate-
riali da lavorare.
In caso di necessità pulire l’innesto per aspirazione 21. Per ef-
fettuare questa operazione sollevare il pattino 33 (vedi «Ap-
plicazione/sostituzione della fresa a disco», pagina 41) e to-
gliere l’innesto per aspirazione.
Aspirazione esterna (vedi pagina accessori)
Applicare l’adattatore per l’aspirazione (accessorio) legger-
mente rotante nell’innesto per aspirazione 21. Inserire l’inne-
sto di un tubo flessibile per aspirazione (accessorio) rotante
nell’adattatore per aspirazione. Collegare il tubo flessibile per
aspirazione ad un aspirapolvere.
L’aspirapolvere deve essere adatto per il materiale da lavo-
rare.
Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.
Autoaspirazione con sacchetto per la polvere
(vedi pagina accessori)
In caso di lavori di fresatura piccoli è possibile utilizzare il
sacchetto per la polvere 22.
Inserire l’innesto del sacchetto per la polvere 22 leggere-
mente rotante nell’innesto per aspirazione 21.
Svuotare per tempo il sacchetto per la polvere 22 affinchè
l’aspirazione della polvere possa rimanere ottimale.
Per effettuare questo togliere il sacchetto per la polvere 22,
aprire la cerniera e svuotare il sacchetto per la polvere.
Uso
Regolazione della profondità di passata

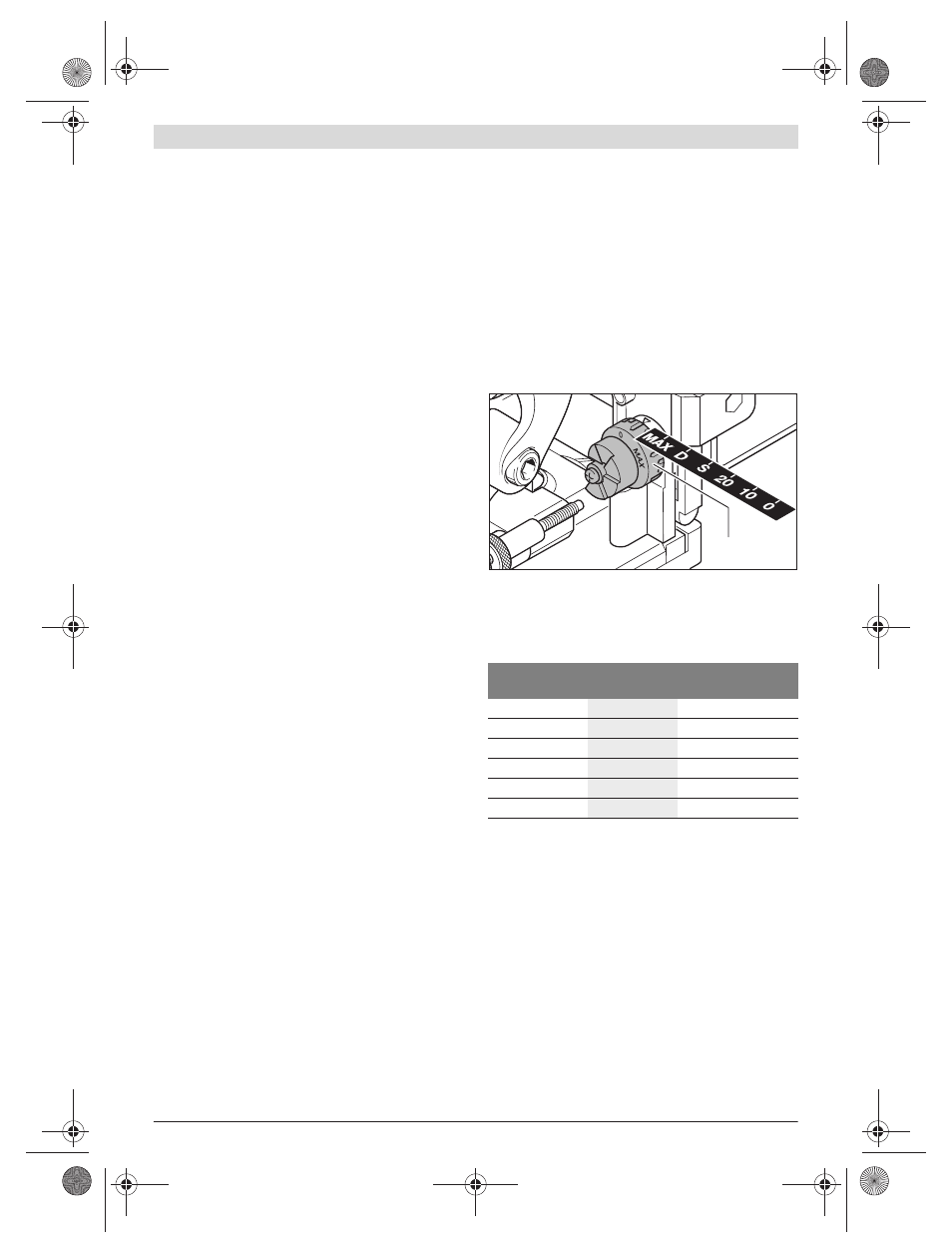

Con la manopola 18 è possibile determinare la profondità di
passata. La manopola ha altezze d’arresto per sei dimensioni
di incavigliature piane.
Corrispondenza delle altezze di arresto rispetto alle incavi-
gliature piane e profondità di passata:
In caso di impiego di frese a disco riaffilate, la profondità di
passata deve essere eventualmente regolata di nuovo. Per ef-
fettuare questo allentare il controdado di sicurezza 19. Ruo-
tando la vite a testa zigrinata 20 in senso orario è possibile ri-
durre ovvero ruotando in senso antiorario aumentare la
profondità di passata. Controllare la profondità di passata re-
golata tramite fresature di prova. Al termine girare il controda-
do di sicurezza 19 di nuovo ben fermo.
Regolazione della battuta di guida regolabile in
altezza
Con la battuta di guida regolabile in altezza 9 è possibile stabi-
lire la distanza tra il lato superiore del pezzo in lavorazione e la
scanalatura da fresare.
Per il montaggio della battuta di guida regolabile in altezza 9
appoggiare la stessa sulla battuta di guida angolare 17 ed in-
serirla ruotandola con la manopola 8 nella guida sulla battuta
di guida angolare.
Altezza di arresto Incavigliatura
piana
Profondità di passata
in mm
0 Nr. 0 8
10 Nr. 10 10
20 Nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22
18
