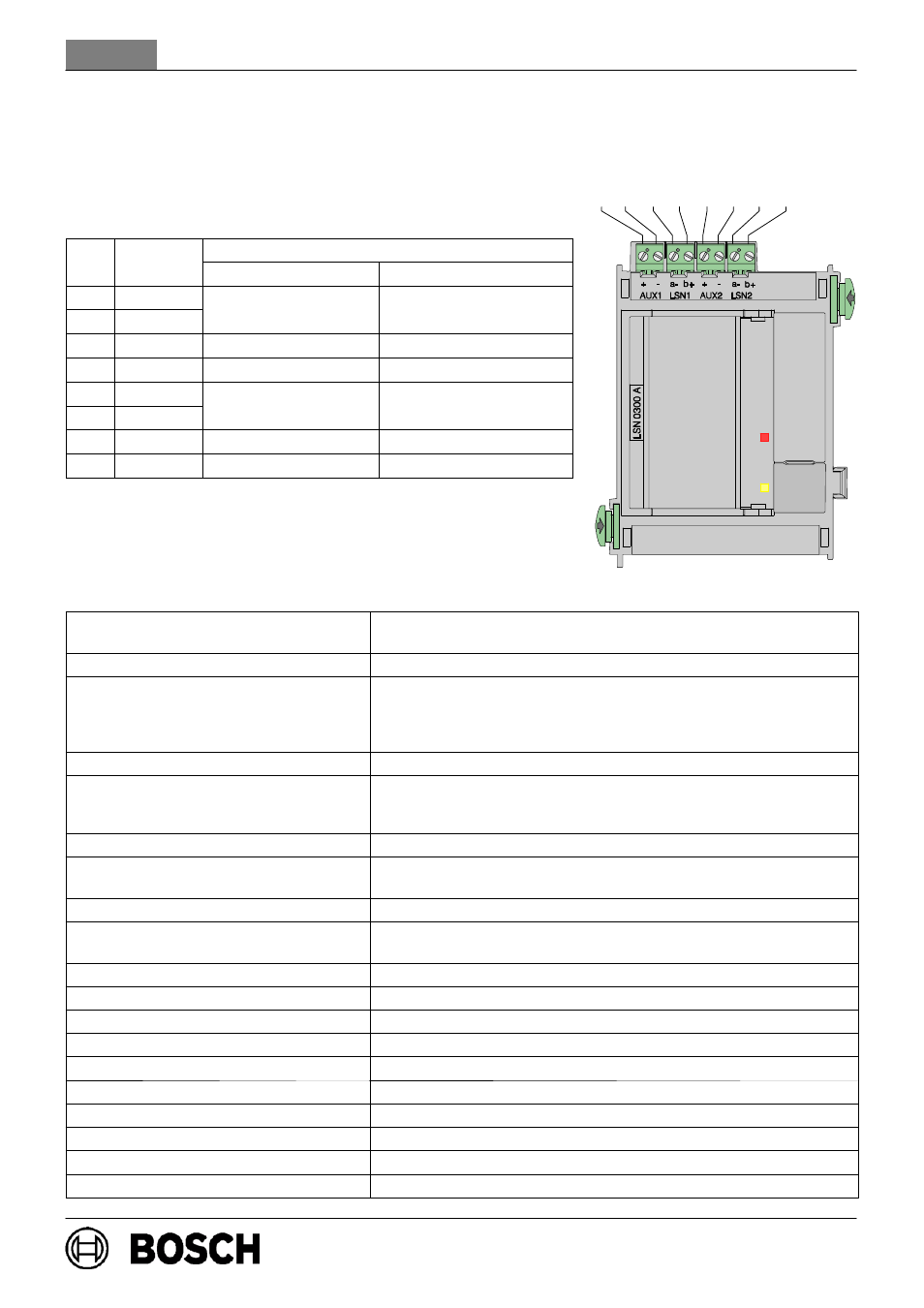

background image

Español

4.998.137.277

Descripción de producto LSN 0300 A

9 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Descripción de las funciones

El módulo permite conectar un lazo LSN con hasta 254 elementos LSN

improved

ó 127 elementos

LSN clásicos, con una corriente de línea máxima de 300 mA.

Conexión de los bornes

Pos

Nombre

Conexión

Pos.

Nombre

Lazo LSN

Ramal LSN

1

AUX1 +

Alimentación de ten-

Alimentación de ten-

2

AUX1 -

Alimentación de ten

sión auxiliar

Alimentación de ten

sión auxiliar del ramal 1

3

LSN a1-

LSN a1- entrada

Ramal 1 LSN a1-

4

LSN b1+

LSN b1+ entrada

Ramal 1 LSN b1+

5

AUX2 +

Alimentación de ten-

Alimentación de ten-

6

AUX2 -

Alimentación de ten

sión auxiliar***

Alimentación de ten

sión auxiliar del ramal 2

7

LSN a2-

LSN a2- salida

Ramal 2 LSN a2-

8

LSN b2+

LSN b2+ salida

Ramal 2 LSN b2+

*** ¡Sólo se puede reconducir la tensión auxiliar a AUX2 con

aisladores de la línea de alimentación auxiliar (técnología ERT) !
[los aisladores YBO-R/SCI, por ejemplo, son adecuados]

Datos técnicos

Elementos de manejo y de indicación

2 LED (1 x rojo, alarma / 1 x amarillo, problema)
1 tecla (Prueba de LED)

Tensión de entrada

+20 V CC . . . +30 V CC / +5 V CC

±5 %

Tensión de salida:

- Tensión de reposo del LSN
- Tensión de transmisión del LSN
- Alimentación auxiliar AUX

30

± 1,0

V CC

30

± 1,0

V CC + 1.6

± 0,15

V CC (sin tensión)

28

± 1,0

V CC

Consumo de corriente máxima

1750 mA con 24 V CC

Consumo de corriente nom.:- Módulo

- LSN
- AUX

39 mA con 24 V CC
1,7 x consumo de corriente de los elementos
1,2 x alimentación auxiliar AUX

Longitud del lazo

máx. 1600 m, en función de la configuración y el tipo de cable

Número de elementos LSN

máx. 127 elementos LSN clásicos
máx. 254 elementos LSN

improved

Corriente de línea LSN

máx. 300 mA, en función de la configuración y el tipo de cable

Alimentación auxiliar AUX (28 V CC)

máx. 500 mA con lazo LSN (Técnica ERT)
p. ejem. 2 x máx. 500 mA con 2 ramales

Tipo de protección

IP30 / IEC 60529

Estándares de seguridad

IEC 60950 / EN 60950

Resistencia a interferencias EMV

EN 50130-4

Emisión de interferencias EMV

EN 61000-6-3

Temperatura de operación permitida

-5 _C. . . 50 _C

Temperatura de almacenaje permitida

-20 _C. . . 60 _C

Humedad relativa permitida

máx. 95 % sin condensación

Material de la carcasa y color

ABS plástico, (UL94 V-0), mate sedoso antracita, RAL 7016

Dimensiones

aprox. 127 x 96 x 60mm (altura x anchura x profundidad)

Peso

aprox. 225 g

1 2

3 4

5 6 7 8
