Tootekirjeldus LSN 0300 A

10 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funktsioonikirjeldus

Moodul võimaldab lülitada 254 LSN

improved [täiustatud]

- elemendiga või 127 klassikalise LSN - ele-

mendiga LSN-ringliini maksimaalse 300 mA liinipingega.

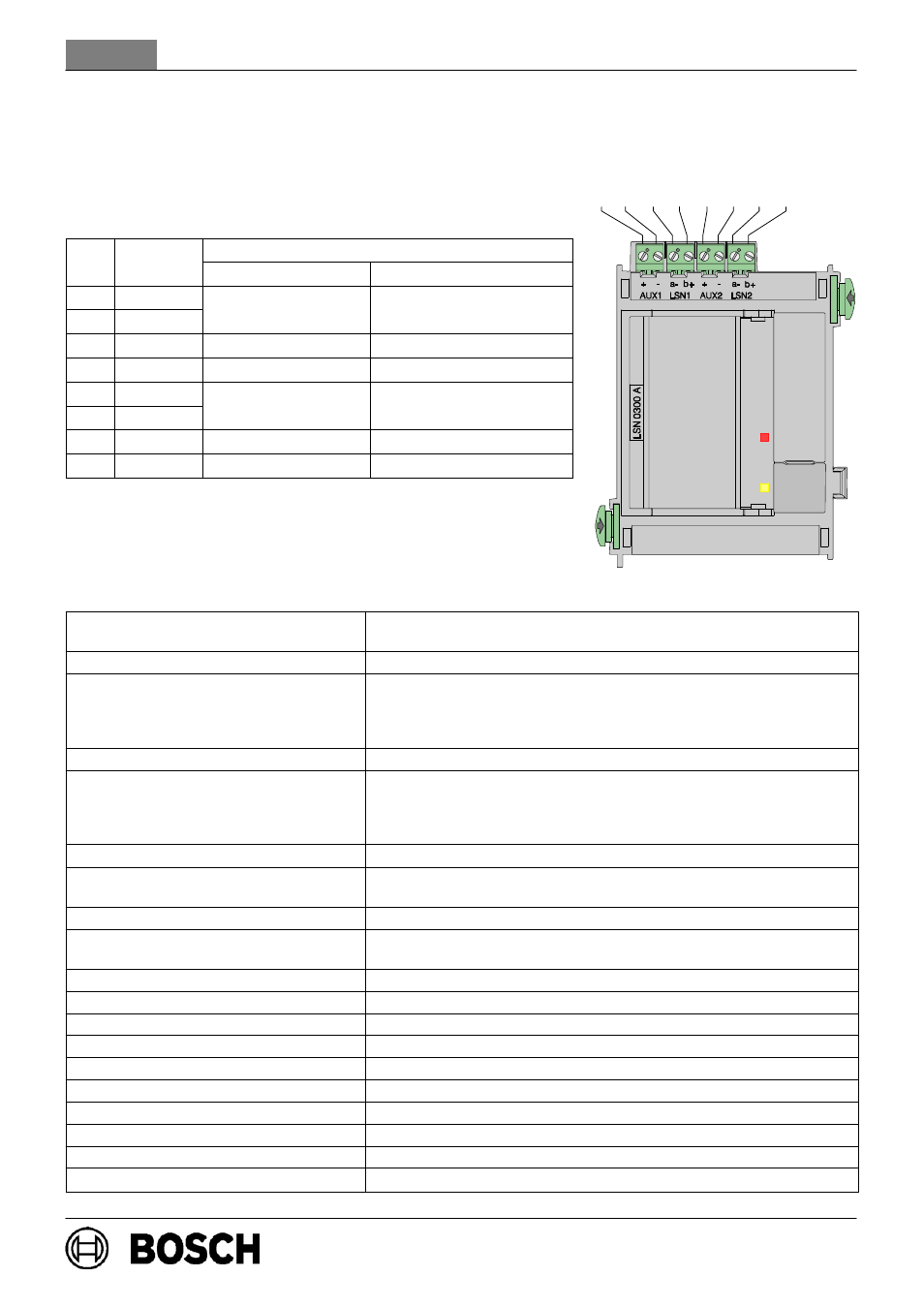

Klemmikate

Pos

Märgistus

Ühendus

Pos.

Märgistus

LSN-ringliin

LSN-radiaal

1

AUX1 +

Lisatoitepinge

Lisatoitepinge 1 radiaal

2

AUX1 -

Lisatoitepinge

Lisatoitepinge 1. radiaal

3

LSN a1-

LSN a1- käigus

1 LSN a1- radiaal

4

LSN b1+

LSN b1+ käigus

1 LSN b1+ radiaal

5

AUX2 +

Lisatoitepinge***

Lisatoitepinge 2 radiaal

6

AUX2 -

Lisatoitepinge***

Lisatoitepinge 2. radiaal

7

LSN a2-

LSN a2- järgnevalt

2 LSN a2- radiaal

8

LSN b2+

LSN b2+ järgnevalt

2 LSN b2+ radiaal

*** Ainult ringliinis rakendatavate eralduselementide korral

(ERT-meetod) tohib lisapinget AUX2 korral tagasi suunata!
[kohased on nt. YBO-R/SCI-eralduselemendid]

Tehnilised andmed

Käsitsemis- ja näiduelemendid

2 LED-i (1 x punane, alarm/ 1 x kollane, rike)
1 klahv (LED-test)

Sisendpinge

+20 V DC . . . +30 V DC / +5 V DC

±5 %

Väljundpinge:

- LSN-puhkepinge
- LSN-saatmispinge
- Lisa elektrivarustus AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (pingeplatvorm)

28

± 1,0

V DC

Maksimaalse pinge registreerimine

1750 mA 24 V AV juures

Nom. pinge registreerimine:

- Moodul
- LSN
- AUX

39 mA 24 V AV juures
1,7 x LSN-elemendi pinge registreerimine
1,2 x AUX lisaelektrivarustus

Kaabli pikkus

maks. 1600 m, sõltuvalt konfiguratsioonist ja kaabli tüübist

LSN elementide arv

maks. 127 klassikalist LSN elementi
maks. 254 LSN

improved

elementi

Liinipinge LSN

maks. 300 mA, sõltuvalt konfiguratsioonist ja kaablitüübist,

AUX lisaelektrivarustus
(28 V AV)

maks. 500 mA LSN-ringliini puhul (ERT-tehnika)
või 2 x maks. 500 mA bei 2 radiaali puhul

Kaitseliik

IP30 / IEC 60529

Turvalisusstandardid

IEC 60950 / EN 60950

EMV häiringukindlus

EN 50130-4

EMV müra emissioon

EN 61000-6-3

Lubatud töötemperatuur

-5 _C . . . 50 _C

Laagri lubatud temperatuur

-20 _C . . . 60 _C

Lubatud suhteline õhuniiskus

max 95 % mittekondenseeruv

Kattematerjal ja -värv

ABS kunstmaterjal, (UL94 V-0), siidmatt antratsiit, RAL 7016

Mõõtmised (H x B x T)

ca 127 x 96 x 60mm

Kaal

ca 225 g

1 2

3 4

5 6 7 8
