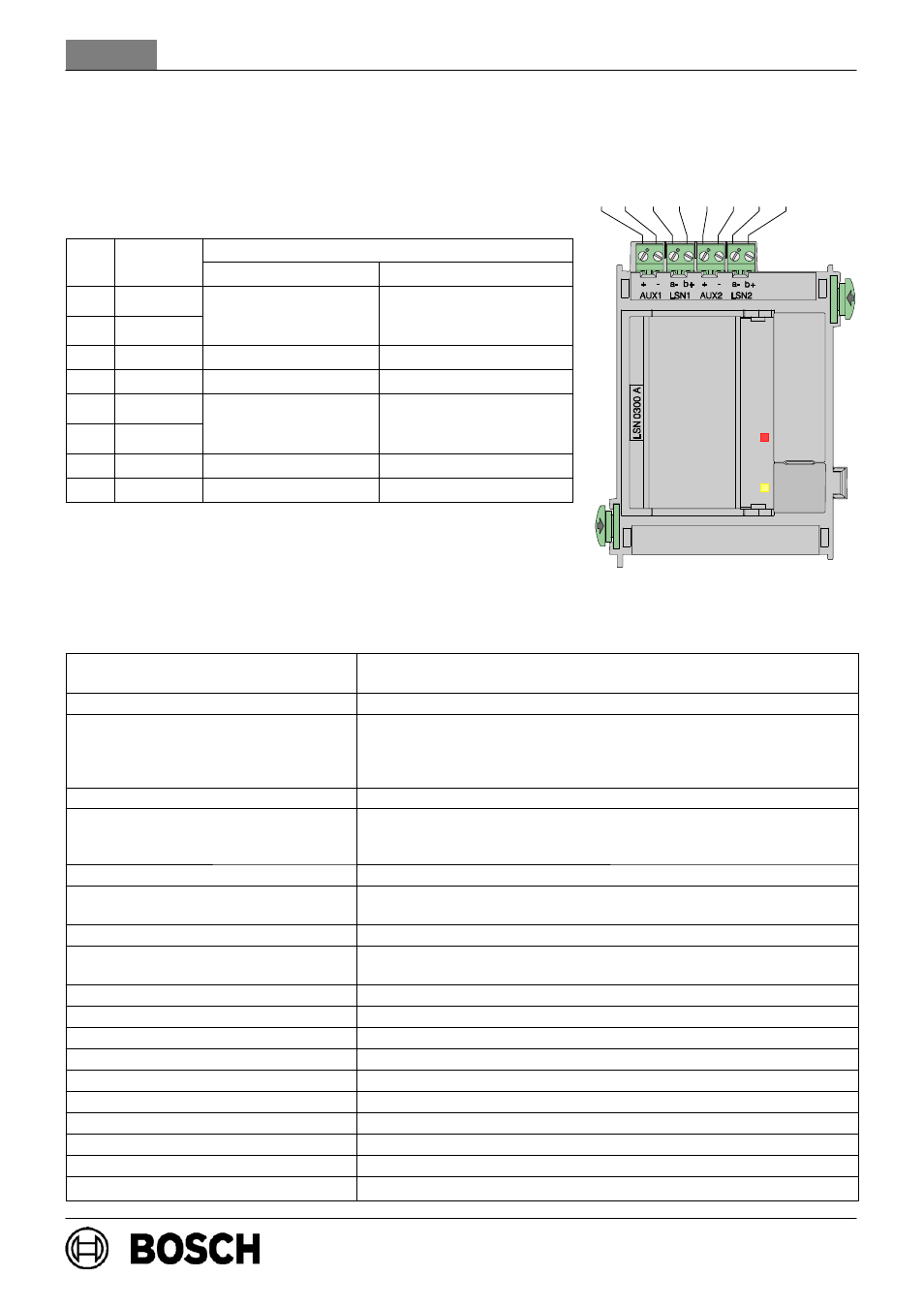

Description de produit LSN 0300 A

11 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Description du fonctionnement

Ce module permet de connecter un anneau LSN comportant jusqu’à 254 éléments LSN

improved

ou

127 éléments LSN classiques, à un courant secteur maximal de 300 mA.

Brochage

Pos

Marquage

Raccordement

Pos.

Marquage

Anneau LSN

Tronçon LSN

1

AUX1 +

Alimentation

électrique

Alimentation électrique

supplémentaire

2

AUX1 -

électrique

supplémentaire

supplémentaire

tronçon 1

3

LSN a1-

LSN a1- sortant

Tronçon 1 LSN a1-

4

LSN b1+

LSN b1+ sortant

Tronçon 1 LSN b1+

5

AUX2 +

Alimentation

électrique

Alimentation électrique

supplémentaire

6

AUX2 -

électrique

supplémentaire***

supplémentaire

tronçon 2

7

LSN a2-

LSN a2- entrant

Tronçon 2 LSN a2-

8

LSN b2+

LSN b2+ entrant

Tronçon 2 LSN b2+

***

La tension supplémentaire doit être amenée sur AUX2 uniquement
lorsque l’élément de coupe

est utilisé dans l’anneau (technique ERT)

[les éléments de coupe YBO-R/SCI sont par exemple parfaitement
adaptés].

Caractéristiques techniques

Eléments de commande et
d’affichage

2 voyants DEL (1x rouge, alarme / 1x jaune, défaillance)
1 bouton (test des voyants DEL)

Tension d’entrée

+20 V c.c. . . +30 V c.c. / +5 V c.c.

±5 %

Tension de sortie:
- Tension de repos LSN
- Tension d’émission LSN
- Alimentation supplémentaire AUX

30

± 1,0

V c.c.

30

± 1,0

V c.c. + 1,6

± 0,15

V c.c. (tension)

28

± 1,0

V c.c.

Consommation maximale

1750 mA à 24 V c.c

Consommation nominale: - module

- LSN
- AUX

39 mA à 24 V c.c
1,7 x consommation des éléments LSN
1,2 x alimentation supplémentaire AUX

Longueur de câble

max. 1600 m, en fonction de la configuration et du type de câble

Nombre d’éléments LSN

max. 127 éléments LSN classiques
max. 254 éléments LSN

improved

Courant secteur LSN

max. 300 mA, en fonction de la configuration et du type de câble,

Alimentation supplémentaire AUX
(28 V c.c)

max. 500 mA avec un anneau LSN (technique ERT)
ou 2 x max. 500 mA avec 2 tronçons

Indice de protection

IP30 / IEC 60529

Normes de sécurité

CEI 60950 / EN 60950

Stabilité aux interférences CEM

EN 50130-4

Emission d’interférences CEM

EN 61000-6-3

Temp. de fonctionnement admissible

-5 _C . . . 50 _C

Température de stockage admissible

-20 _C . . . 60 _C

Humidité relative admissible

max. 95 % sans condensation

Matière du boîtier et couleur

Plastique ABS, (UL94 V-0), satiné anthracite, RAL 7016

Dimensions (H x l x P)

Env. 127 x 96 x 60 mm

Poids

Env. 225 g

1 2

3 4

5 6 7 8
