Italiano
4.998.137.277
Descrizione prodotto LSN 0300 A
17 / 32
ST - FIR / PRM1 / deh
BDL-4998153984 / A4
Descrizione del funzionamento
Il modulo permette la connessione di una linea LSN con un massimo di 254 elementi LSN
improved
o
127 elementi LSN standard con una corrente di linea massima di 300 mA.

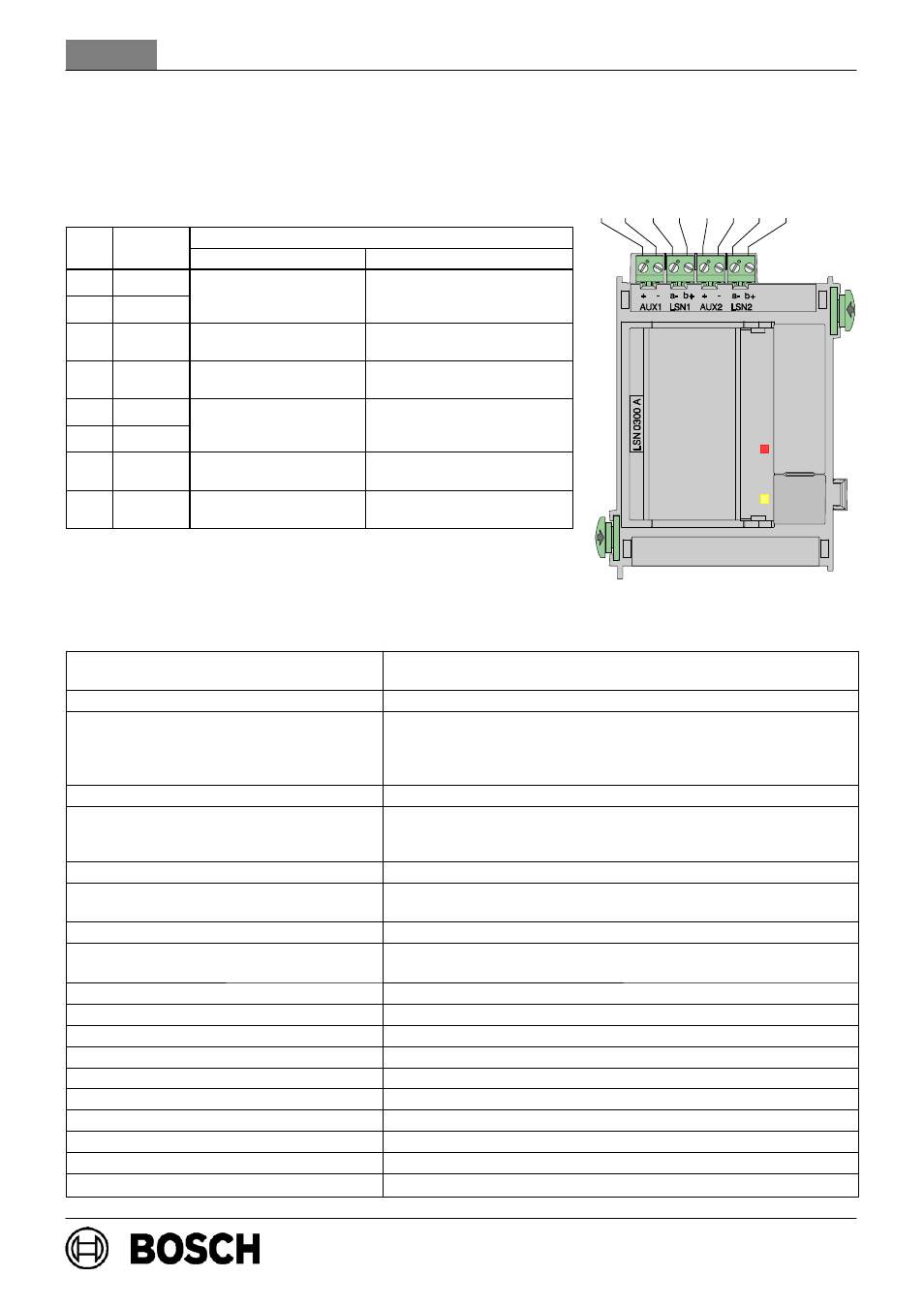

Assegnazione dei morsetti
Pos
Dicitura
Connessione
Pos.
Dicitura
Linea LSN
Diramazione LSN
1
AUX1 +
Alimentazione di
tensione
Alimentazione di tensione
supplementare
2
AUX1 -
tensione
supplementare
supplementare
diramazione 1
3
LSN a1-
LSN a1-
in uscita
Diramazione 1
LSN a1-
4
LSN b1+
LSN b1+
in uscita
Diramazione 1
LSN b1+
5
AUX2 +
Alimentazione di
tensione
Alimentazione di tensione
supplementare
6
AUX2 -
tensione
supplementare***
supplementare
diramazione 2
7
LSN a2-
LSN a2-
in entrata
Diramazione 2
LSN a2-
8
LSN b2+
LSN b2+
in entrata
Diramazione 2
LSN b2+
*** La tensione supplementare per AUX2 può essere applicata solo
in presenza di elementi di divisione presenti nella linea (tecnica
ERT). [ad es. sono adatti elementi di divisione YBO-R/SCI]
Dati tecnici
Tasti e LED
2 LED (1x rosso, allarme / 1x giallo, anomalia)
1 tasto (verifica LED)
Tensione d’ingresso
+20 V DC . . . +30 V DC / +5 V DC
±5 %
Tensione in uscita:
- LSN-Tensione di riposo
- LSN-Tensione di trasmissione
- Alimentazione supplementare AUX
30
± 1,0
V DC
30
± 1,0
V DC + 1,6
± 0,15
V DC (aumento tensione)
28
± 1,0
V DC
Consumo di corrente massimo
1750 mA a 24 V DC
Nom. Consumo di corrente: - modulo
- LSN
- AUX
39 mA a 24 V DC
1,7 x consumo di corrente degli elementi LSN
1,2 x alimentazione ausiliaria AUX
Lunghezza cavo
max. 1600 m, a seconda della configurazione e del tipo di cavo
Numero di elementi LSN
max. 127 elementi LSN standard
max. 254 elementi LSN
improved
Corrente linea LSN
max. 300 mA, a seconda della configurazione e del tipo di cavo
Alimentazione ausiliaria AUX (28 V DC)
max. 500 mA per una linea LSN (tecnica ERT)
oppure 2 x max. 500 mA per 2 diramazioni
Tipo di protezione
IP30 / IEC 60529
Standard di sicurezza
IEC 60950 / EN 60950
Immunità elettromagnetica
EN 50130-4
Emissione di interferenze elettromagnet. EN 61000-6-3
Temperatura operativa ammessa
-5 _C . . . 50 _C
Temperatura di stoccaggio ammessa
-20 _C . . . 60 _C
Umidità relativa consentita
max. 95 % senza formazione di condensa
Materiale dell’alloggiamento e colore
Plastica ABS (UL94 V-0), antracite satinata, RAL 7016
Dimensioni (h x l x p)
circa 127 x 96 x 60 mm
Peso
circa 2250 g
1 2
3 4
5 6 7 8
