Shqip

4.998.137.277

Përshkrimi i prodhimit LSN 0300 A

4 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Përshkrimi i funksionit

Moduli mundëson aktivizimin e një unaze LSN me deri 254 elemente LSN

improved

ose 127 elemen-

teve klasike LSN me një rrymë maksimale të linjës prej 300 mA.

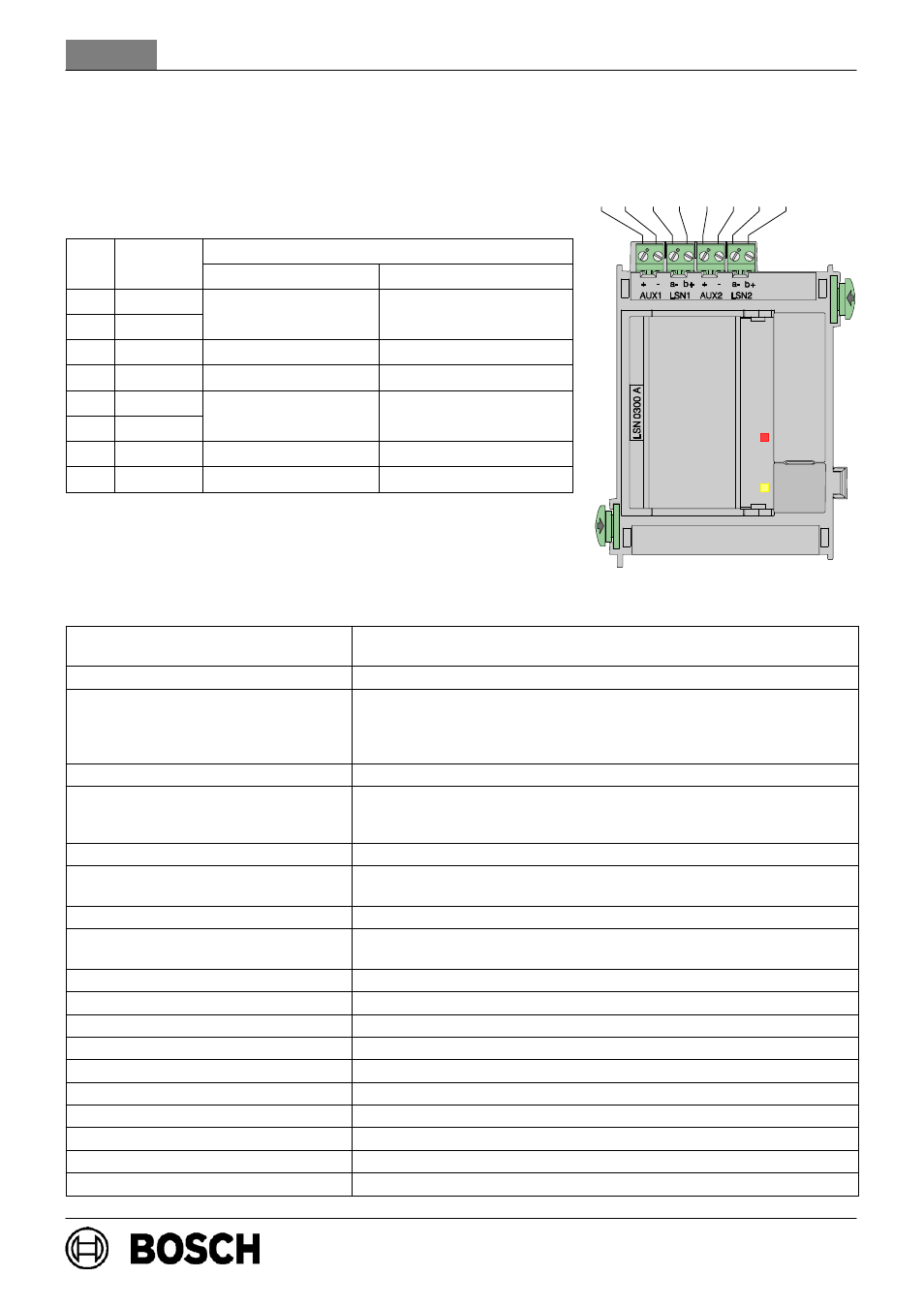

Alokimi i terminaleve

Poz

Legjenda

Kyçja

Poz.

Legjenda

Unaza LSN

Dega LSN

1

AUX1 +

Furnizim i tensionit

Furnizim i tensionit

2

AUX1-

Furnizim i tensionit

shtesë

Furnizim i tensionit

shtesë dega 1

3

LSN a1-

LSN a1- dalës

Dega 1 LSN a1-

4

LSN b1+

LSN b1+ dalës

Dega 1 LSN b1+

5

AUX2 +

Furnizim i tensionit

Furnizim i tensionit

6

AUX2-

Furnizim i tensionit

shtesë***

Furnizim i tensionit

shtesë dega 2

7

LSN a2-

LSN a2- hyrës

Dega 2 LSN a2-

8

LSN b2+

LSN b2+ hyrës

Dega 2 LSN b2+

***

Vetëm për elementet ndarëse të përdorura në unazë (teknika ERT)
tensioni shtesë mund të kthehet tek AUX2! [janë të përshtatshme p.
sh. elementet ndarëse YBO-R/SCI]

Të dhënat teknike

Elementet komanduese dhe sinjali-
zuese

2 dioda LED (1 x e kuqe, alarm/ 1 x e verdhë, pengesë)
1 tastë (test i LED-ve)

Tensioni në hyrje

+20 V DC . . . +30 V DC / +5 V DC

±5 %

Tensioni bazë:

- LSN-Tensioni në qetësi
- LSN-Tensioni i emetimit
- Furnizim shtesë AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (ngritje tensioni)

28

± 1,0

V DC

Konsumi maksimal i rrymës

1750 mA me 24 V DC

Nom. Konsumi i rrymës

-Moduli
- LSN
- AUX

39 mA me 24 V DC
1,7 x Konsumi i rrymës i elementeve LSN
1,2 x furnizim shtesë AUX

Gjatësia e përçuesit

maks. 1600 m, në varësi të konfigurimit dhe të tipit të kabllos

Numri i elementeve LSN

maks. 127 elemente klasike LSN
maks. 254 elemente klasike LSN

improved

Rryma e linjës LSN

maks. 300 mA, në varësi të konfigurimit dhe të tipit të kabllos,

Furnizim shtesë AUX (28 V DC)

maks. 500 mA për një unazë LSN (teknika ERT)
përkatësisht 2 x maks. 500 mA për dy dega

Lloji i mbrojtjes

IP30 / IEC 60529

Standardet e sigurisë

IEC 60950 / EN 60950

Rezistenca ndaj pengesave EMV

EN 50130-4

Emetimi i pengesave EMV

EN 61000-6-3

Temperatura e lejuar e punës

-5 _C . . . 50 _C

Temperatura e lejuar e magazinimit

-20 _C . . . 60 _C

Lagështia relative e lejuar

maks. 95 % jokondensues

Materiali i kutisë dhe ngjyra

Plastik ABS, (UL94 V-0), gjysmë i marrtë, antracit, RAL 7016

Përmasat (L x GJ x TH)

rreth 127 x 96 x 60 mm

Pesha

rreth 225 g

1 2

3 4

5 6 7 8
