Lietuviškai

4.998.137.277

Gaminio aprašymas LSN 0300 A

18 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funkcijų aprašymas

Prie modulio galima prijungti LSN žiedą su iki 254 LSN

pagerintais

elementais arba su 127 klasikiniais

LSN elementais, kai maksimali linijinė srovė yra 300 mA.

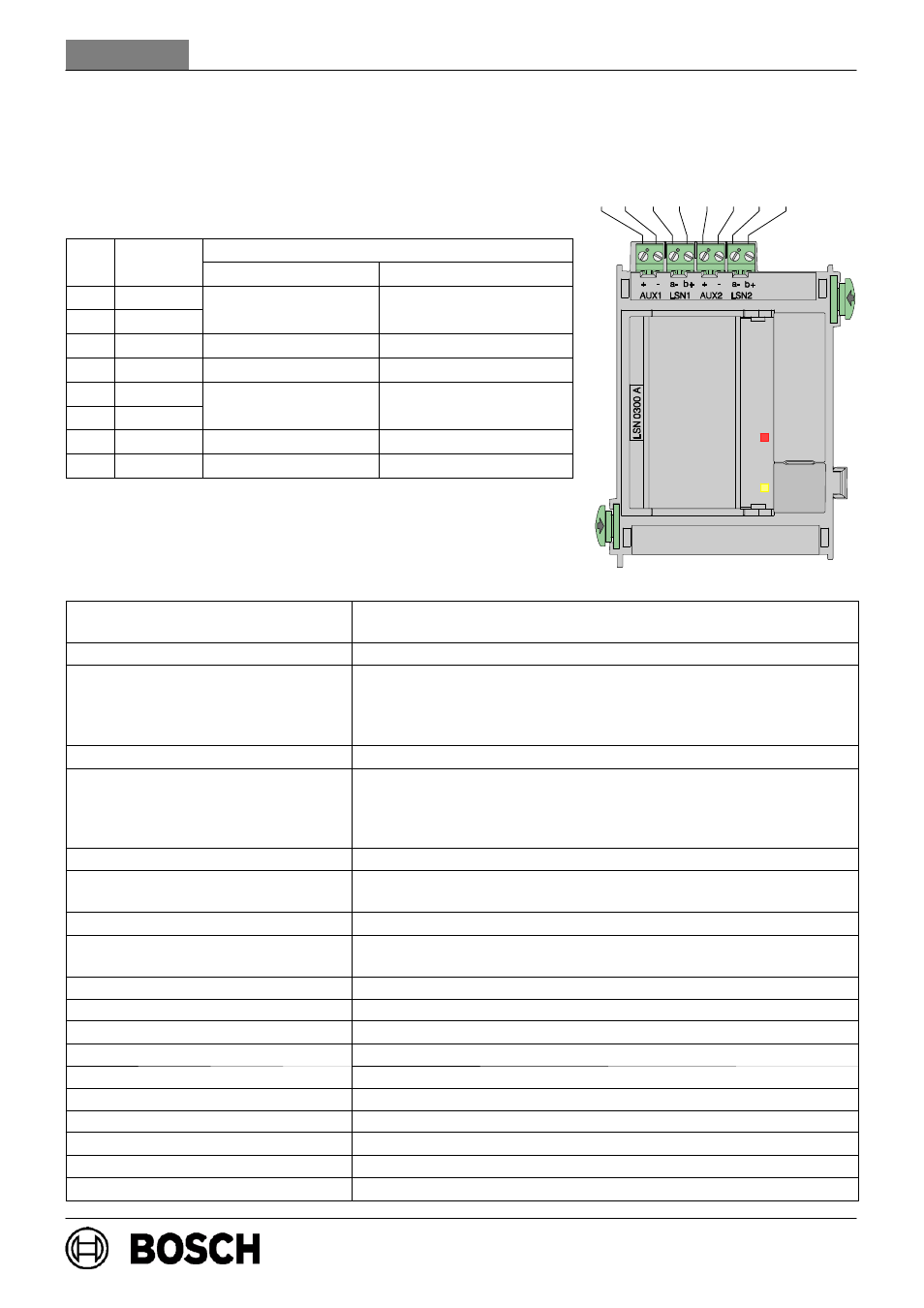

Gnybtų išdėstymas

Pad

Užrašas

Jungtis

Pad.

Užrašas

LSN žiedas

LSN žingsnis

1

AUX1 +

Papildoma maitinimo

Papildoma maitinimo

2

AUX1 -

Papildoma maitinimo

įtampa

Papildoma maitinimo

įtampa, 1 žingsnis

3

LSN a1-

LSN a1- einanti

1 žingsnis LSN a1-

4

LSN b1+

LSN b1+ einanti

1 žingsnis LSN b1+

5

AUX2 +

Papildoma maitinimo

Papildoma maitinimo

6

AUX2 -

Papildoma maitinimo

įtampa***

Papildoma maitinimo

įtampa, 2 žingsnis

7

LSN a2-

LSN a2- ateinanti

2 žingsnis LSN a2-

8

LSN b2+

LSN b2+ ateinanti

2 žingsnis LSN b2+

*** Tik esant žiede įmontuotiems skyrimo elementams (ERT technika)

papildomą įtampą galima grąžinti į AUX2! [tinkami yra, pvz.,
YBO-R/SCI skyrimo elementai]

Techniniai duomenys

Valdymo ir rodmenų elementai

2 šviesiniai indikatoriai (1 x raudonas, pavojus/ 1 x geltonas,
triktis)1 mygtukas (šviesinio indikatoriaus patikrinimas)

Įeinanti įtampa

+20 V DC . . . +30 V DC / +5 V DC

±5 %

Išėjimo įtampa:
- LSN įtampa nesiunčiant signalo
- LSN įtampa siunčiant signalą
- papildomas maitinimas AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (įtampos šuolis)

28

± 1,0

V DC

Maksimalus srovės suvartojimas

1750 mA esant 24 V DC

Nom. srovės suvartojimas:

- modulis
- LSN
- AUX

39 mA esant 24 V DC
1,7 x LSN elementų srovės suvartojimas
1,2 x papildomas maitinimas AUX

Kabelio ilgis

maks. 1600 m, atsižvelgiant į konfigūraciją ir kabelio tipą

LSN elementų kiekis

maks. 127 klasikiniai LSN elementai
maks. 254 LSN

pagerinti

elementai

Linijos srovė LSN

maks. 300 mA, atsižvelgiant į konfigūraciją ir kabelio tipą,

Papildomas maitinimas AUX
(28 V DC)

maks. 500 mA esant LSN žiedui (ERT technika)
ir 2 x maks. 500 mA, kai yra 2 žingsniai

Apsaugos klasė

IP30 / IEC 60529

Saugos standartai

IEC 60950 / EN 60950

EMV atsparumas triktims

EN 50130-4

EMV trikčių išsiuntimas

EN 61000-6-3

Leistina darbinė temperatūra

-5 _C. . . 50 _C

Leistina sandėliavimo temp.

-20 _C. . . 60 _C

Leistina santykinė drėgmė

maks. 95%, nesikondensuojanti

Korpuso medžiaga ir spalva

ABS plastmasė, (UL94 V-0), matinis antracitas, RAL 7016

Matmenys (A x P x G)

apytiksliai 127 x 96 x 60 mm

Svoris

apytiksliai 225 g

1 2

3 4

5 6 7 8
