Ελληνικά

4.998.137.277

Περιγραφή προϊόντος LSN 0300 A

14 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Περιγραφή λειτουργίας

Το δομοστοιχείο επιτρέπει τη σύνδεση ενός βρόχου LSN με έως και 254 στοιχεία βελτιωμένου LSN

ή 127 στοιχεία κλασικού LSN σε ένα μέγιστο ρεύμα γραμμής 300 mA

.

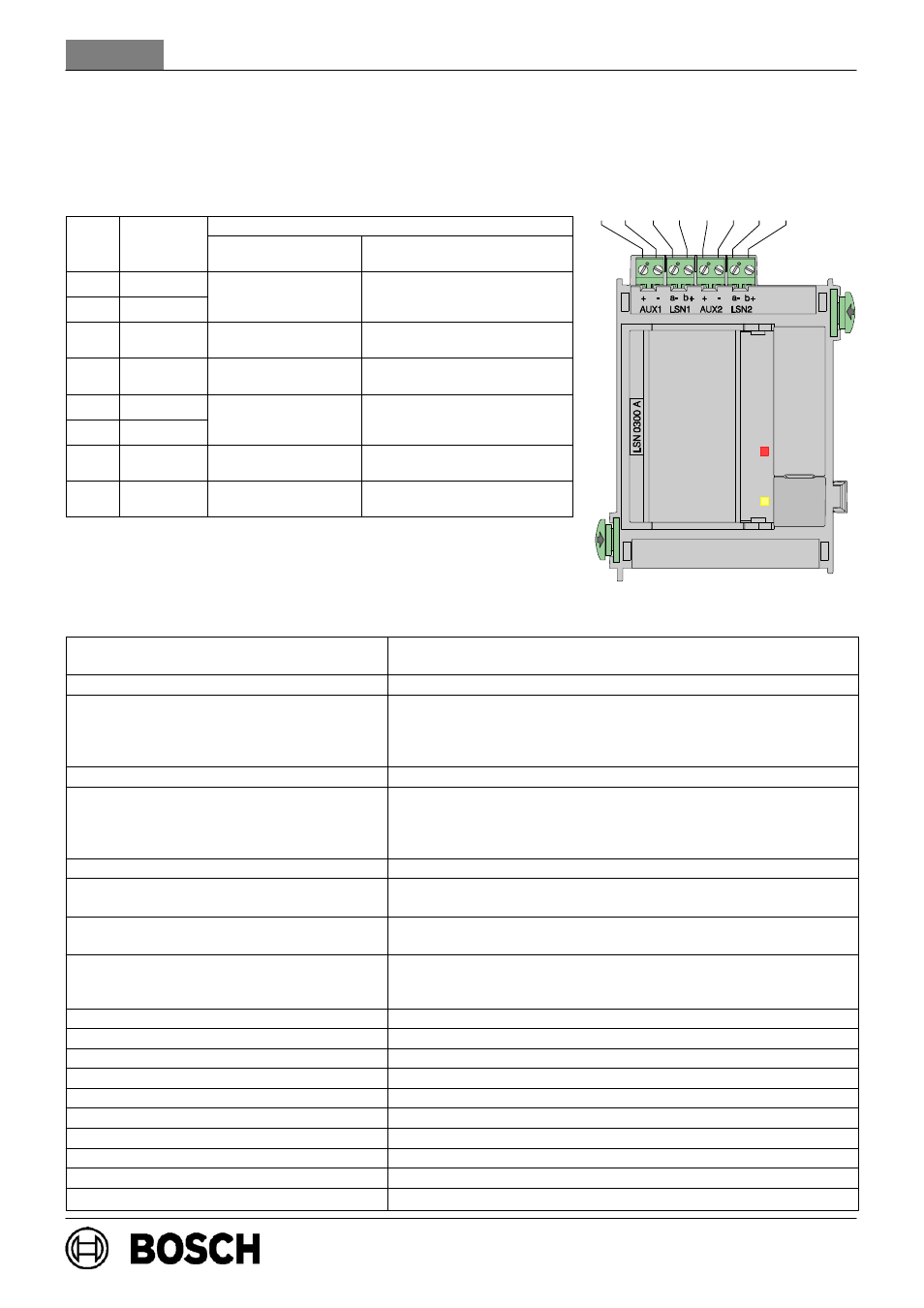

Αντιστοίχιση ακροδεκτών

Σύνδεση

Θέση

Επιγραφή

Βρόχος LSN

Ειδικό τεμάχιο διακλάδωσης

σωλήνα LSN

1

AUX1 +

Πρόσθετη

Πρόσθετη τροφοδοσία τάσης

ειδικού τεμαχίου διακλάδωσης

2

AUX1 -

Πρόσθετη

τροφοδοσία τάσης

ειδικού τεμαχίου διακλάδωσης

σωλήνα 1

3

LSN a1-

LSN a1- εξερχόμενο

Ειδικό τεμάχιο διακλάδωσης

σωλήνα 1 LSN a1-

4

LSN b1+

LSN b1+ εξερχόμενο

Ειδικό τεμάχιο διακλάδωσης

σωλήνα 1 LSN b1+

5

AUX2 +

Πρόσθετη

Πρόσθετη τροφοδοσία τάσης

ειδικού τεμαχίου διακλάδωσης

6

AUX2 -

Πρόσθετη

τροφοδοσία τάσης***

ειδικού τεμαχίου διακλάδωσης

σωλήνα 2

7

LSN a2-

LSN a2- εισερχόμενο

Ειδικό τεμάχιο διακλάδωσης

σωλήνα 2 LSN a2-

8

LSN b2+

LSN b2+ εισερχόμενο

Ειδικό τεμάχιο διακλάδωσης

σωλήνα 2 LSN b2+

***

Μόνο στην περίπτωση διατάξεων απομόνωσης που βρίσκονται στο βρόχο
(τεχνολογία ERT) επιτρέπεται η επιστροφή της πρόσθετης τάσης στο AUX2!
[για παράδειγμα ενδείκνυνται οι διατάξεις απομόνωσης που βρίσκονται στο
βρόχο YBO-R/SCI]

Τεχνικά δεδομένα

Στοιχεία χειρισμού και ενδείξεων

2 λυχνίες LED (1 x κόκκινη, συναγερμός/ 1 x κίτρινη, βλάβη)
1 πλήκτρο (έλεγχος LED)

Τάση εισόδου

+20 V DC . . . +30 V DC / +5 V DC

±5 %

Τάση εξόδου:

- Τάση χωρίς φορτίο LSN
- Τάση παροχής LSN
- Επιπρόσθετη παροχή AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (διακύμανση τάσης)

28

± 1,0

V DC

Μέγιστη κατανάλωση ρεύματος

1750 mA σε 24 V DC

Ονομ. κατανάλωση ρεύματος:

- Δομοστοιχείο
- LSN
- AUX2

39 mA σε 24 V DC
1,7 x κατανάλωση ρεύματος των στοιχείων LSN
1,2 x πρόσθετη τροφοδοσία AUX

Μήκος καλωδίου

μέγ. 1600 m, ανάλογα με τη διαμόρφωση και τον τύπο καλωδίου

Αριθμός στοιχείων LSN

μέγ. 127 στοιχεία κλασικού LSN
μέγ

.

254 στοιχεία βελτιωμένου LSN

Ρεύμα γραμμής LSN

μέγ. 300 mA, ανεξάρτητα από τη διαμόρφωση και τον τύπο
καλωδίου

Επιπρόσθετη παροχή AUX
(28 V DC)

μέγ. 500 mA σε βρόχο LSN (τεχνολογία ERT)
ή 2 x μέγ. 500 mA σε περίπτωση 2 ειδικά τεμάχια διακλάδωσης
σωλήνα

Κλάση προστασίας

IP30 / IEC 60529

Πρότυπα ασφαλείας

IEC 60950 / EN 60950

Ηλεκτρομαγνητική συμβατότητα-Ατρωσία

EN 50130-4

Εκπομπή παρεμβολών ΗΜΣ

EN 61000-6-3

Επιτρεπόμενη θερμοκρασία λειτουργίας

-5 _C . . . 50 _C

Επιτρεπόμενη θερμοκρασία αποθήκευσης

-20 _C . . . 60 _C

Επιτρεπόμενη σχετική υγρασία

μέγ. 95 %, χωρίς συμπύκνωση

Υλικό περιβλήματος και χρώμα

Πλαστικό ABS, (UL94 V-0), σατινέ ανθρακί, RAL 7016

Διαστάσεις (Υ x Π x Β)

περίπου 127 x 96 x 60mm

Βάρος

περίπου 225 g

1 2

3 4

5 6 7 8
