Latviski

4.998.137.277

LSN 0300 A, produkta apraksts

19 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funkciju apraksts

Modulis ļauj pievienot LSN gredzenu ar līdz pat 254 LSN

improve

d - elementiem vai 127 klasiskajiem

LSN - elementiem ar maksimālo elektrolīnijas strāvu 300 mA.

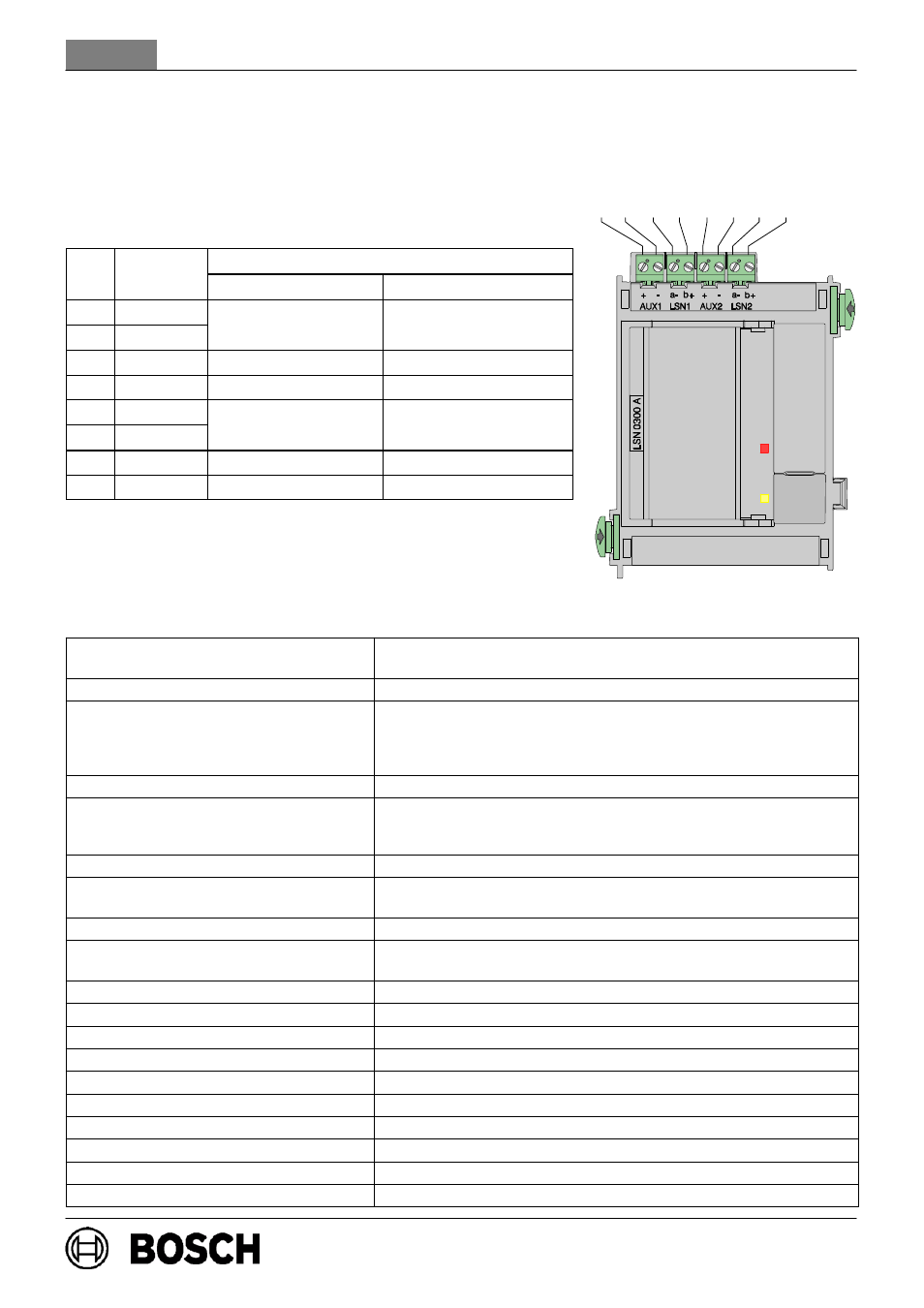

Spaiļu izvietojums

Poz

Marķējums

Pieslēgums

Poz.

Marķējums

LSN gredzens

LSN pieslēgums

1

AUX1 +

Papildu strāvas

Papildu strāvas apgāde,

2

AUX1 -

Papildu strāvas

apgāde

Papildu strāvas apgāde,

pieslēgums 1

3

LSN a1-

LSN a1- uz

Pieslēgums 1 LSN a1-

4

LSN b1+

LSN b1+ uz

Pieslēgums 1 LSN b1+

5

AUX2 +

Papildu strāvas

Papildu strāvas apgāde,

6

AUX2 -

Papildu strāvas

apgāde***

Papildu strāvas apgāde,

pieslēgums 2

7

LSN a2-

LSN a2- no

Pieslēgums 2 LSN a2-

8

LSN b2+

LSN b2+ no

Pieslēgums 2 LSN b2+

***

Tikai pie gredzenā ievietotiem atdalītājelementiem (ERT-paņēmiens)
drīkst pievadīt papildu strāvu pie AUX2! [piemēroti ir, piem.,
YBO-R/SCI-atdalītājelementi]

Tehniskie dati

Apkalpes un indikācijas elementi

2 gaismas diodes (1 x sarkana, trauksme/ 1 x dzeltena,
traucējums), 1 taustiņš (gaismas diode - tests)

Ieejas spriegums

+20 V DC . . . +30 V DC / +5 V DC

±5 %

Izejas spriegums:

- LSN-darba spriegums
- LSN-raidītājspriegums
- papildu apgāde AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (sprieguma trieciens)

28

± 1,0

V DC

Maksimālais strāvas patēriņš

41750 mA pie 24 V DC

Nom. Strāvas patēriņš:

- modulis
- LSN
- AUX

39 mA pie 24 V DC
1,7 x LSN-elementu strāvas patēriņš
1,2 x papildu apgāde AUX

Elektrolīnijas garums

maks. 1600 m, atkarībā no konfigurācijas un kabeļa veida

LSN elementu skaits

maks. 127 klasiskie LSN elementi
maks. 254 LSN

uzlabotie

elementi

Elektrolīnijas strāva LSN

maks. 300 mA, atkarībā no konfigurācijas un kabeļa veida,

Papildu apgāde AUX (28 V DC)

maks. 500 mA vienam LSN gredzenam (ERT paņēmiens)
resp., 2 x maks. 500 mA 2 pieslēgumiem

Aizsardzības veids

IP30 / IEC 60529

Drošības standarti

IEC 60950 / EN 60950

EMV elektromagnētiskā savietojamība

EN 50130-4

EMV elektromagnētiskie traucējumi

EN 61000-6-3

Pieļaujamā ekspluatācijas temperatūra

-5 _C . . . 50 _C .

Pieļaujamā uzglabāšanas temperatūra

-20 _C . . . 60 _C .

Pieļaujamais relatīvais mitrums

maks. 95 %, bez kondensāta

Korpusa materiāls un krāsa

ABS plastmasa, (UL94 V-0), zīdīgi matēts antracīts, RAL 7016

Izmēri (A x P x B)

aptuv. 127 x 96 x 60mm

Svars

aptuv. 225 g

1 2

3 4

5 6 7 8
