Norsk

4.998.137.277

Produktbeskrivelse LSN 0300 A

20 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funksjonsbeskrivelse

Modulen gjør det mulig å koble til en LSN-ring med inntil 254 LSN-

improved

- elementer eller 127

klassiske LSN - elementer ved en maksimal linjestrøm på 300 mA.

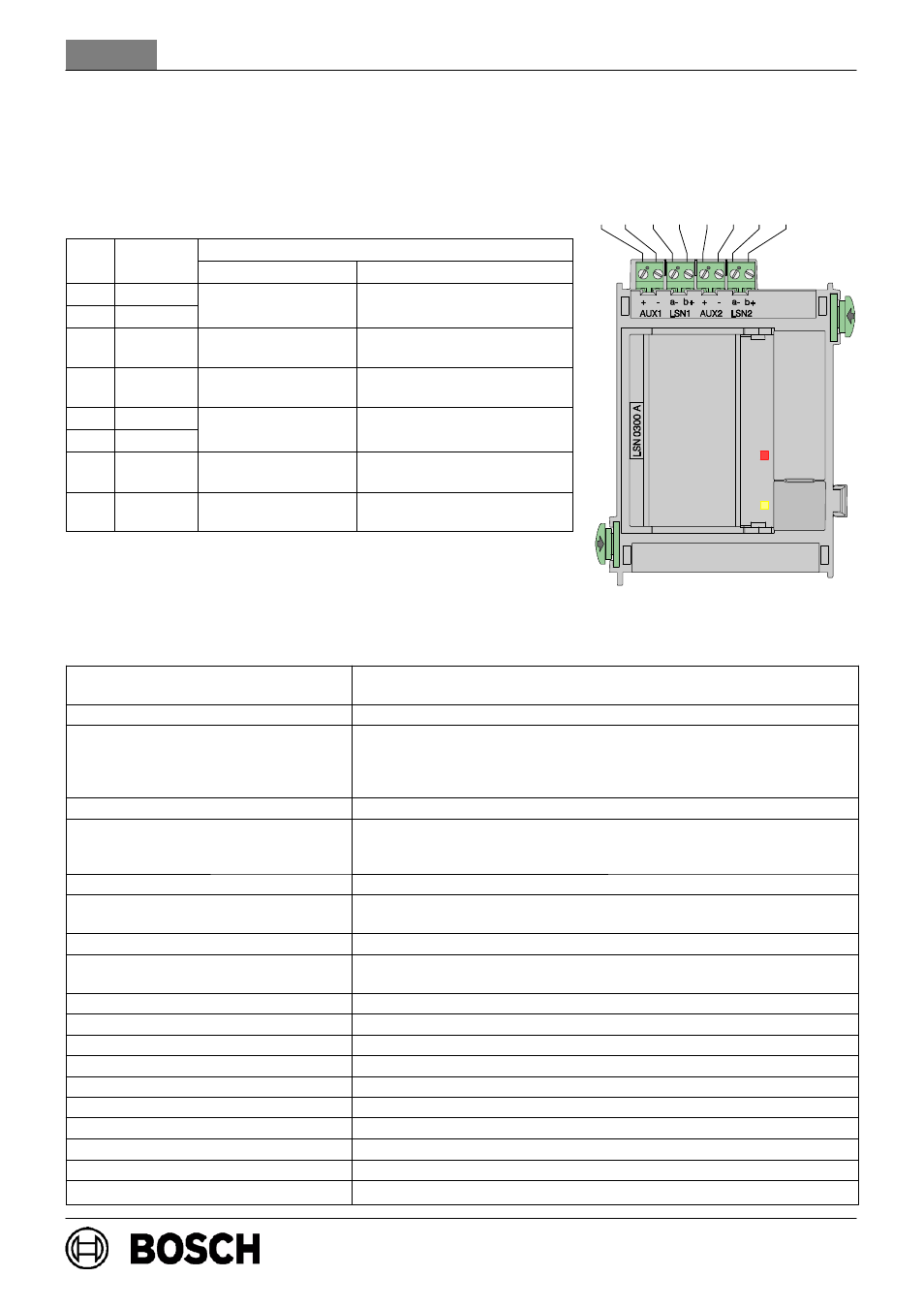

Klemmeplassering

Pos

Skrift

Tilkobling

Pos.

Skrift

LSN-ring

LSN-blindledning

1

AUX1 +

Ekstra

Ekstra spenningsforsyning,

2

AUX1 -

Ekstra

spenningsforsyning

Ekstra spenningsforsyning,

blindledning 1

3

LSN a1-

LSN a1-

utgående

Blindledning 1

LSN a1-

4

LSN b1+

LSN b1+

utgående

Blindledning 1

LSN b1+

5

AUX2 +

Ekstra spennings-

Ekstra spenningsforsyning,

6

AUX2 -

Ekstra spennings

forsyning***

Ekstra spenningsforsyning,

blindledning 2

7

LSN a2-

LSN a2-

inngående

Blindledning 2

LSN a2-

8

LSN b2+

LSN b2+

inngående

Blindledning 2

LSN b2+

*** Den ekstra spenningstilførselen skal bare føres tilbake til AUX2

hvis det er satt inn

skilleelementer (ERT--teknikk) i ringen.

[Du kan f.eks. bruke YBO-R/SCI-skilleelementer]

Tekniske data

Betjenings- og visningselementer

2 LED-lamper (1 x rød for alarm, 1 x gul for feil)
1 knapp (LED-test)

Inngangsspenning

+20 V DC. . . +30 V DC / +5 V DC

±5 %

Utgangsspenning

- LSN-hvilespenning
- LSN-senderspenning
- Tilleggsforsyning AUX

30

± 1,0

V DC

30

± 1,0

V DC + 1,6

± 0,15

V DC (spenningsøkning)

28

± 1,0

V DC

Maksimalt strømopptak

1750 mA ved 24 V DC

Nom. strømopptak:

- Modul
- LSN
- AUX

39 mA ved 24 V DC
1,7 x strømopptak for LSN-elementene
1,2 x tilleggsforsyning AUX

Ledningslengde

Maks. 1600 m, avhengig av konfigurasjonen og ledningtypen

Antall LSN-elementer

Maks. 127 klassiske LSN-elementer
Maks. 254 LSN

improved

elementer

Linjestrøm LSN

Maks. 300 mA avhengig av konfigurasjonen og ledningstypen

Tilleggsforsyning AUX
(28 V DC)

Maks. 500 mA ved en LSN-ring (ERT-teknikk)
eller 2 x maks. 500 mA ved 2 blindledninger

Verneklasse

IP30 / IEC 60529

Sikkerhetsstandarder

IEC 60950 / EN 60950

EMC, immunitet

EN 50130-4

EMC, stråling

EN 61000-6-3

Tillatt driftstemperatur

-5 _C . . . 50 _C

Tillatt lagringstemperatur

-20 _C . . . 60 _C

Tillatt relativ fuktighet

maks. 95 % ikke-kondenserende

Husmateriale og -farge

ABS-plast (UL94 V-0), silkematt antrasitt, RAL 7016

Mål (H x B x D)

ca. 127 x 96 x 60 mm

Vekt

ca. 225 g

1 2

3 4

5 6 7 8
