Português

4.998.137.277

Descrição do produto LSN 0300 A

22 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funções

O módulo permite ligar um ou dois loops LSN com um máximo de 254 elementos LSN

improved

ou

127 elementos LSN clássicos, com uma corrente de linha máxima de 300 mA.

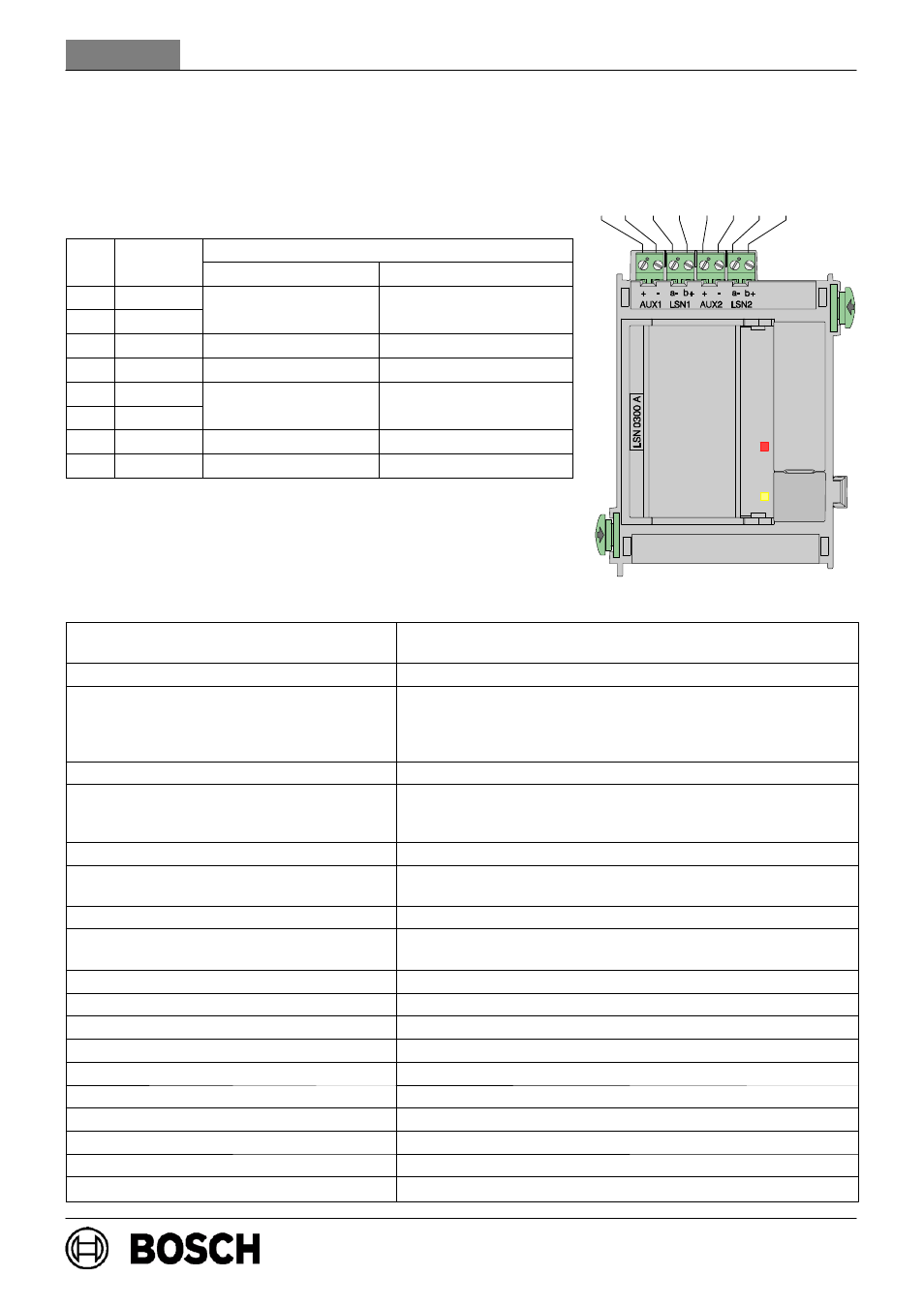

Ligações eléctricas

Pos

Legenda-

Ligação

Pos.

Legenda

gem

Loop LSN

Ramal LSN

1

AUX1 +

Fonte de alimentação

Fonte de alimentação

2

AUX1 -

Fonte de alimentação

auxiliar

Fonte de alimentação

auxiliar ramal 1

3

LSN a1-

LSN a1- (saída)

Ramal 1 LSN a1-

4

LSN b1+

LSN b1+ (saída)

Ramal 1 LSN b1+

5

AUX2 +

Fonte de alimentação

Fonte de alimentação

6

AUX2 -

Fonte de alimentação

auxiliar***

Fonte de alimentação

auxiliar ramal 2

7

LSN a2-

LSN a2- (entrada)

Ramal 2 LSN a2-

8

LSN b2+

LSN b2+ (entrada)

Ramal 2 LSN b2+

*** A alimentação auxiliar AUX2 só deve ser usada quando existirem

isoladores instalados num loop (tecnologia ERT)! [neste caso
estão, p. ex., os isoladores YBO-R/SCI]

Dados técnicos

Elementos de operação e indicação

2 LEDs (1 x vermelho, alarme/1 x amarelo, falha)
1 tecla (teste LED)

Tensão de entrada

+20 Vdc . . . +30 Vdc / +5 Vdc

±5 %

Tensão de saída:

- Tensão em repouso LSN
- Tensão de transmissão LSN
- Fonte de alimentação auxiliar AUX

30

± 1,0

Vdc

30

± 1,0

Vdc + 1,6

± 0,15

Vdc (curso da tensão)

28

± 1,0

Vdc

Consumo de corrente máx.

1750 mA a 24 Vdc

Consumo de corrente nominal: - Módulo

- LSN
- AUX

39 mA a 24 Vdc
1,7 x consumo de corrente dos elementos LSN
1,2 x fonte de alimentação auxiliar AUX

Comprimento de cabo

máx. 1600 m, consoante a configuração e o tipo de cabo

Quantidade de elementos LSN

máx. 127 elementos LSN clássicos
máx. 254 elementos LSN

i

Corrente de linha LSN

máx. 300 mA, consoante a configuração e o tipo de cabo,

Fonte de alimentação auxiliar AUX
(28 V dc)

máx. 500 mA com um loop LSN (tecnologia ERT)
ou 2 x máx. 500 mA com 2 ramais

Índice de protecção

IP 30 / CEI 60529

Normas de segurança

CEI 60950/EN 60950

Resistência a interferências CEM

EN 50130-4

Emissão de interferências CEM

EN 61000-6-3

Temperatura de funcionamento permitida

-5 _C . . . 50 _C

Temp. de armazenamento permitida

-20 _C . . . 60 _C

Humidade relativa permitida

máx. 95 % sem condensação

Material da caixa e cor

Plástico ABS (UL94 V-0), antracite acetinado, RAL 7016

Dimensões (A x L x P)

aprox. 127 x 96 x 60 mm

Peso

aprox. 225 g

1 2

3 4

5 6 7 8
