RMH 0002 A fr | 8
4.998.153.981 | 4.0 | 2009.04 Bosch Sicherheitssysteme GmbH
Description fonctionnelle
d Module de relais en forme de C à 2 circuits avec feed-back.
Chaque sortie est équipée d’un contact normalement ouvert (NO) et d’un contact normalement
fermé (NF).
Les sorties ne sont pas supervisées !

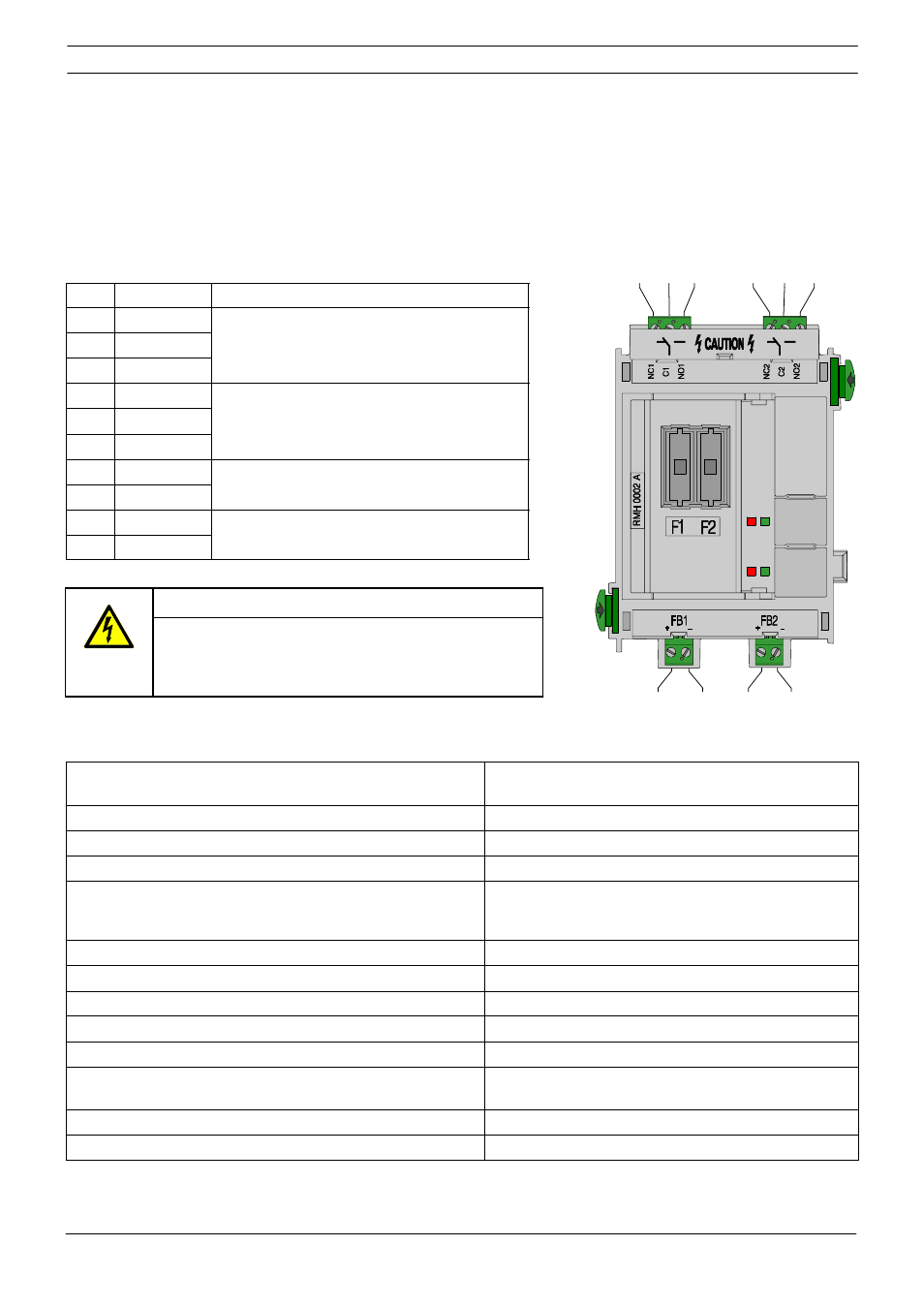

Câblage
N° Marquage Connexion
1 NC1
Relais zone 1 2 C1
3 NO1
10 NC2
Relais zone 2 11 C2
12 NO2
15 FB1 +
Feed-back zone 1
16 FB1 -
21 FB2 +
Feed-back zone 2
22 FB2 -
Caractéristiques techniques
Voyants/éléments de commande 4 voyants DEL (2 rouges et 2 verts) /
2 clés (test voyants DEL)
Tension d’entrée (min. - max.) 20 - 30 V c.c.
Courant de feed-back Maximum 8,5 mA par zone
Tension de sortie de feed-back Maximum 30 V c.c.
Consommation de courant maximale
- mode veille
- avec les deux relais actionnés
13,5 mA
53,5 mA
Caractéristiques nominales max. du contact de relais 5 A à 120 V/230 V c.a. ou 5 A à 30 V c.c.
Fusibles F1 = T 6,3 A, F2 = T 6,3 A
Température de fonctionnement -5 _C . . . 50 _C
Température de stockage -20 _C . . . 60 _C
Taux d’humidité relative admissible max. 95%
Matière et couleur du boîtier Plastique ABS Cycolac VW300 (UL94 5VA),
anthracite semi-brillant, RAL 7016
Dimensions (H x l x P) env. 127 x 96 x 60 mm
Poids env. 135 g
15 16 21 22
1 2 3 10 11 12
DANGER
RISQUE DE CHOC ÉLECTRIQUE !
Danger de mort au contact des composants
et fils sous tension.
" Débrancher l’alimentation avant de connecter
l’équipement !
