Bosch RMH 0002 A Relay Module User Manual
Page 21
RMH 0002 A
sv | 21
4.998.153.981 | 4.0 | 2009.04
Bosch Sicherheitssysteme GmbH
Funktionsbeskrivning
d
2 kretsform-C relämoduler med återkoppling.
Alla utgĺngar är försedda med normalt öppna (NO) och normalt stängda (NC) kontakter.
Utgĺngarna övervakas inte!

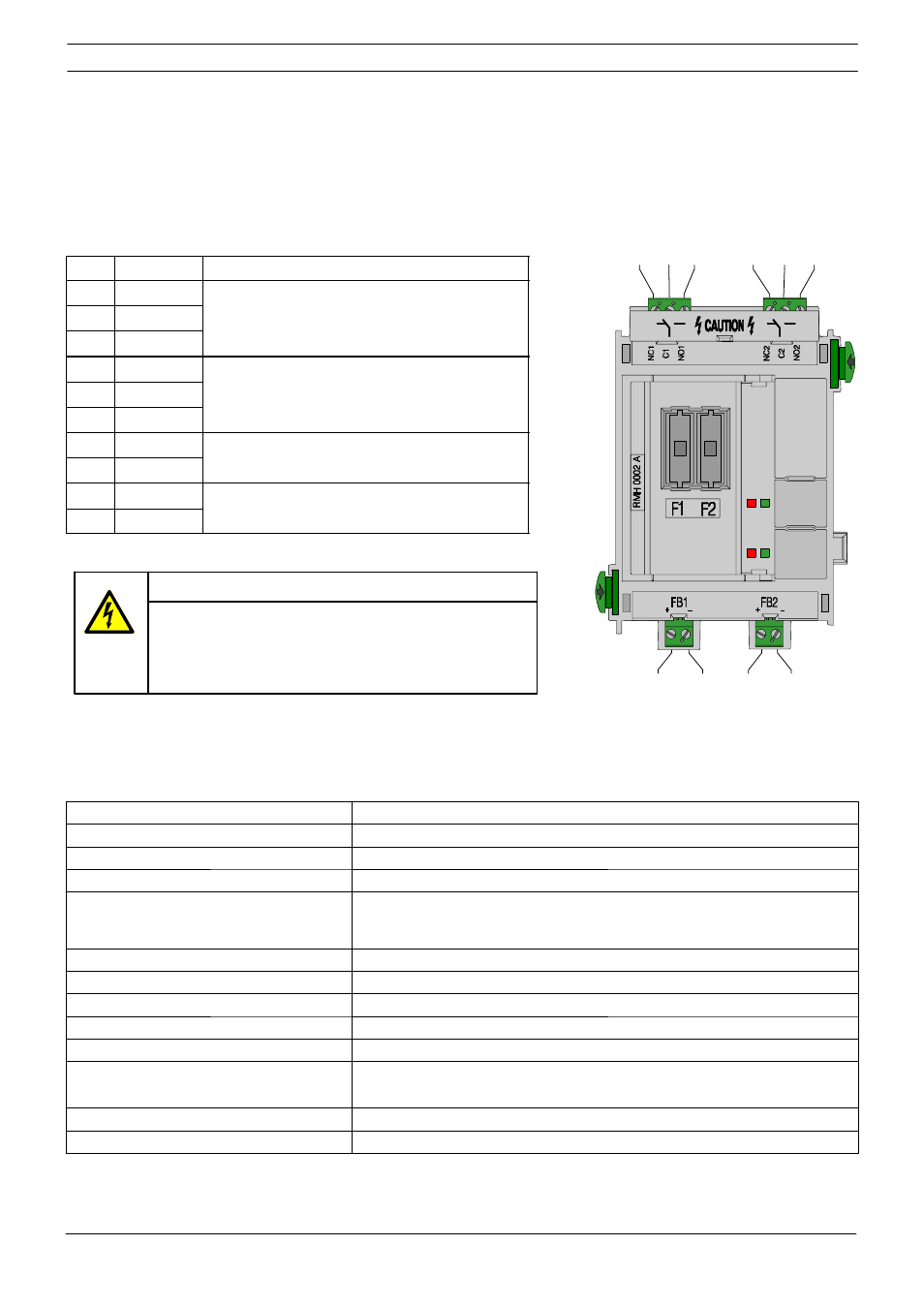

Anslutningar
Pos.
Märkning
Anslutning
1
NC1
Zon 1 relä
2
C1
3
NO1
10
NC2
Zon 2 relä
11
C2
12
NO2
15
FB1 +
Återkopplingszon 1
16
FB1 -
21
FB2 +
Återkopplingszon 2
22
FB2 -
Tekniska specifikationer
Indikerings- / driftselement
4 lysdioder (2 x röd, 2 x grön) / 2 knappar (test av lysdioder)
Inspänning (min - max)
20 V till 30 V likström
Återkopplingsström
Maximalt 8,5 mA per zon
Återkopplingsutspänning
Maximalt 30 V likström
Maximal strömförbrukning
- viloläge
- med båda reläer aktiverade
13,5 mA
53,5 mA
Max. reläkontaktnivå
5 A vid 120 V / 230 V växelström eller 5 A vid 30 V likström
Säkringar
F1 = T 6,3 A, F2 = T 6,3 A
Driftstemperatur
-5 _C till 50 _C
Förvaringstemperatur
-20 _C till 60 _C
Tillåten relativ luftfuktighet
max. 95%
Inkapslingsmaterial och -färg
ABS-plast Cycolac VW300 (UL94 5VA),
halvglättad antracit, RAL 7016
Mått (H x B x D)
ca 127 x 96 x 60 mm
Vikt
ca 135 g
15
16
21
22
1
2 3
10 11 12
FARA
RISK FÖR ELEKTRISKA STÖTAR!
Livsfara vid kontakt med strömförande
delar och kablar.
"
Koppla bort strömmen innan du ansluter
utrustning!
