RMH 0002 A it | 14
4.998.153.981 | 4.0 | 2009.04 Bosch Sicherheitssysteme GmbH
Descrizione funzionale
d Modulo relè forma C a 2 circuiti con feedback.
Ciascuna uscita č dotata di un contatto normalmente aperto (NO) e di un contatto normalmente
chiuso (NC).
Le uscite non sono monitorate!

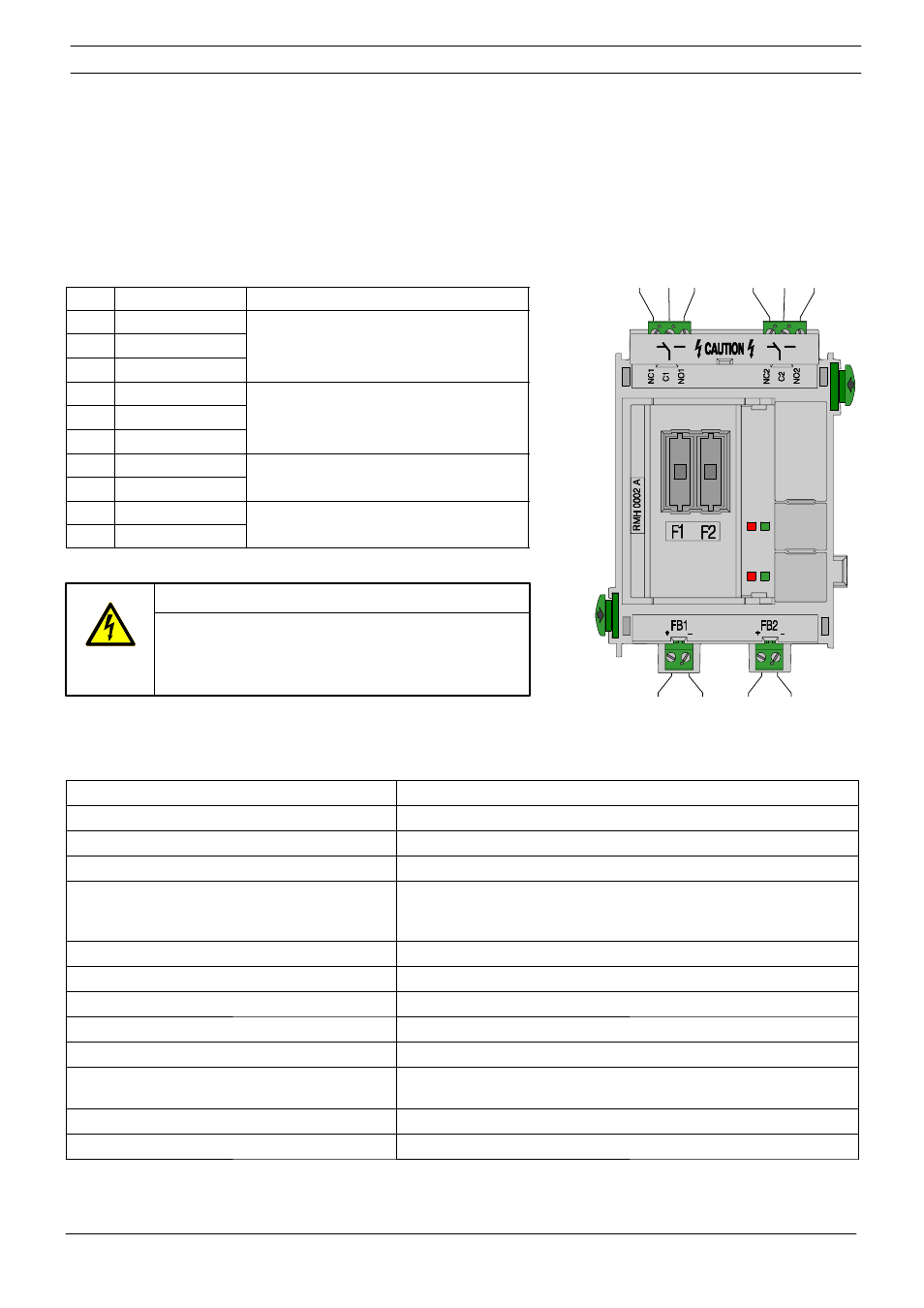

Cablaggio
Pos. Contrassegno Collegamento
1 NC1
Relè zona 1 2 C1
3 NO1
10 NC2
Relè zona 2 11 C2
12 NO2
15 FB1 +
Feedback zona 1
16 FB1 -
21 FB2 +
Feedback zona 2
22 FB2 -
Specifiche tecniche
Elementi di indicazione / operativi 4 LED (2 rossi, 2 verdi) / 2 tasti (test LED)
Tensione di ingresso (min - max) 20 V CC - 30 V CC
Corrente di feedback Max. 8,5 mA per zona
Tensione di uscita feedback Max. 30 V CC
Consumo di corrente max.
- modalità standby
- con i due relè attuati
13,5 mA
53,5 mA
Valori nominali contatto relè max. 5 A a 120 V/230 V CA o 5 A a 30 V CC
Fusibili F1 = 6,3 A, F2 = T 6,3 A
Temperatura operativa -5 _C . . . 50 _C
Temperatura di stoccaggio -20 _C . . . 60 _C
Umidità relativa consentita max. 95%
Materiale e colore custodia plastica ABS Cycolac VW300 (UL94 5VA),
antracite semilucida, RAL 7016
Dimensioni (A x L x P) circa 127 x 96 x 60 mm
Peso circa 135 g
15 16 21 22
1 2 3 10 11 12
PERICOLO
PERICOLO DI SCOSSA ELETTRICA!
Pericolo di scossa elettrica in caso di
contatto con parti o cavi scoperti.
" Interrompere l’alimentazione prima di
collegare le attrezzature!
