RMH 0002 A es | 7
4.998.153.981 | 4.0 | 2009.04 Bosch Sicherheitssysteme GmbH
Descripción de las funciones
d Módulo de relé, forma C de 2 circuitos con realimentación.
Cada salida está equipada con un contacto normalmente abierto (NO) y un contacto
normalmente cerrado(NC).
ˇNo se supervisan las salidas!

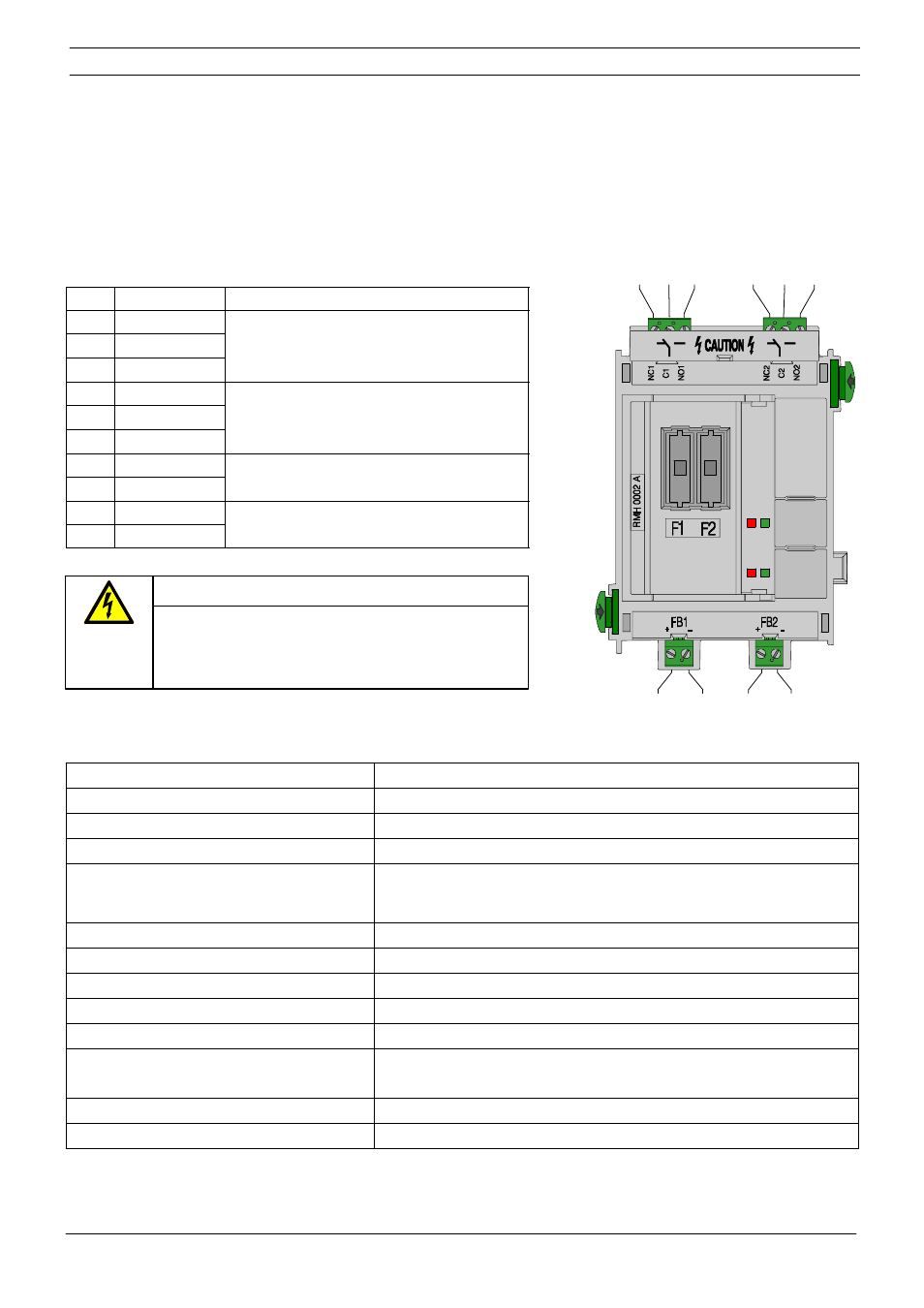

Cableado
Pos. Marcación Conexión
1 NC1
Relé Área 1 2 C1
3 NO1
10 NC2
Relé Área 2 11 C2
12 NO2
15 FB1 +
Realimentación área 1
16 FB1 -
21 FB2 +
Realimentación área 2
22 FB2 -
Especificaciones técnicas
Elementos indicadores y de manejo 4 LEDs (2 x rojos, 2 x verdes) / 2 teclas (test de LEDs)
Tensión de entrada (mín. - máx.) 20 V DC - 30 V DC
Corriente de realimentación Máximo de 8,5 mA por área
Tensión de salida de realimentación Máximo de 30 V DC
Consumo máximo de corriente
- modo de espera
- con ambos relés accionados
13,5 mA
53,5 mA
Máx. capacidad del contacto del relé 5 A a 120 V/230 V AC o 5 A a 30 V DC
Fusibles F1 = T 6,3 A, F2 = T 6,3 A
Temperatura de funcionamiento -5 _C . . . 50 _C
Temperatura de almacenamiento: -20 _C . . . 60 _C
Humedad relativa permitida máx. 95%
Material y color de la carcasa Plástico ABS Cycolac VW300 (UL94 5VA),
antracita semibrillante, RAL 7016
Dimensiones (A x A x P): aprox. 127 x 96 x 60 mm
Peso aprox. 135 g
15 16 21 22
1 2 3 10 11 12
PELIGRO
¡PELIGRO DE DESCARGAS ELÉCTRICAS!
Peligro de muerte al entrar en contacto con las
piezas y cables cargados.
" ¡Desconectar la alimentación antes de
conectar los equipos!
