Funktionsbeskrivelse
d
Relæmodul i C-form med to kredsløb og feedback.
Hver udgang har en NO-kontakt (normalt ĺben) og en NC-kontakt (normalt lukket).
Udgangene er ikke overvĺgede!

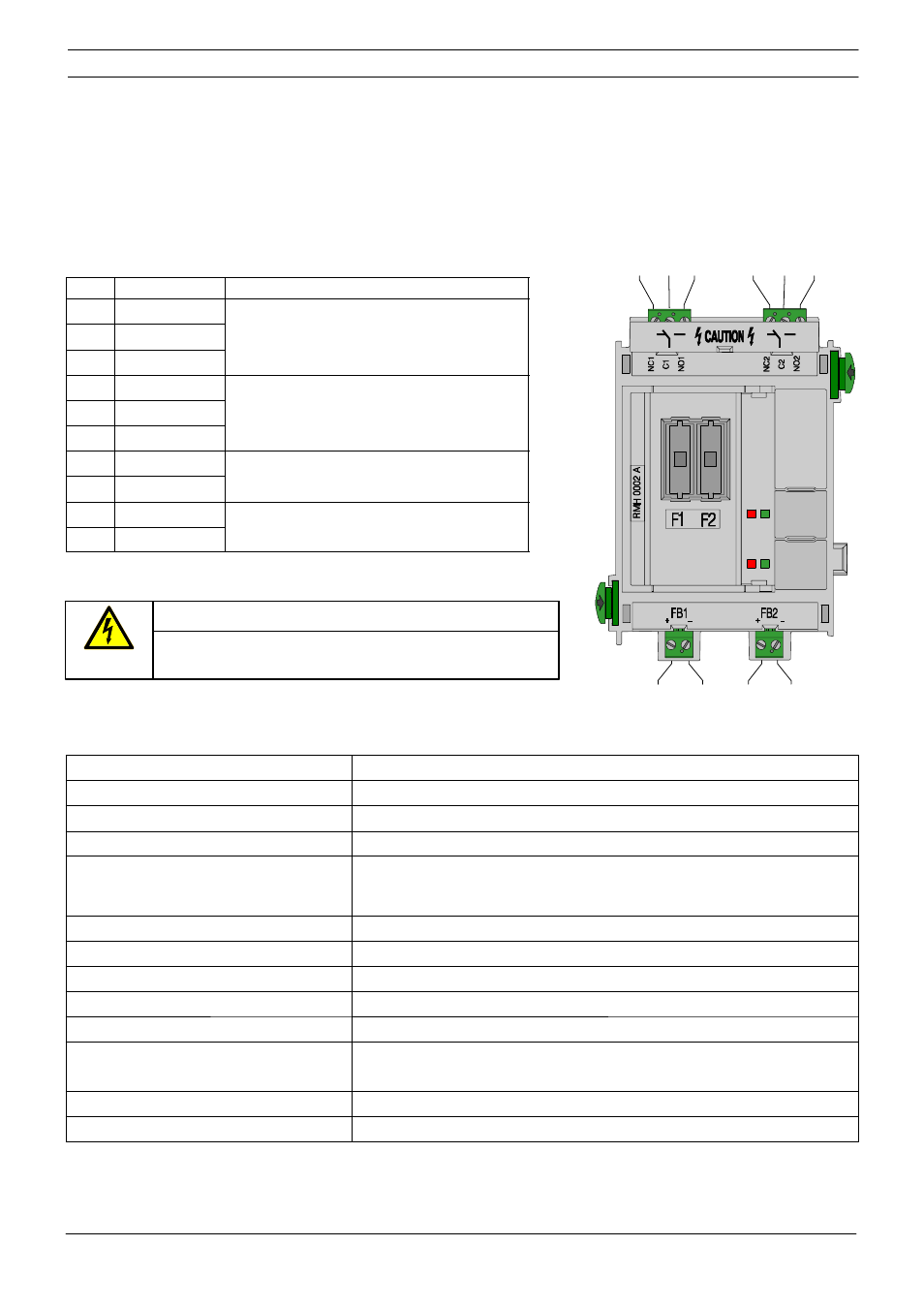

Kabelføring
Pos.
Afmærkning
Tilslutning
1
NC1
Zone 1 relæ
2
C1
3
NO1
10
NC2
Zone 2 relæ
11
C2
12
NO2
15
FB1 +
Feedback zone 1
16
FB1 -
21
FB2 +
Feedback zone 2
22
FB2 -
Tekniske specifikationer
Visning / betjening
4 lysdioder (2 røde, 2 grønne) / 2 taster (test af lysdioder)
Indgangsspænding (min. - maks.)
20 V DC - 30 V DC
Feedback-strøm
Maks. 8,5 mA pr. zone
Feedback-udgangsspænding
Maks. 30 V DC
Maks. strømforbrug
- standby-tilstand
- med begge relæer aktiveret
13,5 mA
53,5 mA
Maks. klassificering af relækontakt
5 A ved 120 V/230 V AC eller 5 A ved 30 V DC
Sikringer
F1 = T 6,3 A, F2 = T 6,3 A
Driftstemperatur
-5 _C . . . 50 _C
Opbevaringstemperatur
-20 C . . . 60 _C
Tilladt relativ luftfugtighed
maks. 95%
Kabinetmateriale og -farve
ABS plast Cycolac VW300 (UL94 5VA),
halvglans antracit, RAL 7016
Dimensioner (H x B x D)
ca. 127 x 96 x 60 mm
Vægt
ca. 135 g
15
16
21
22
1
2 3
10 11 12
FARE
RISIKO FOR ELEKTRISK STØD!
Livsfare ved kontakt med strømførende dele eller kabler.
"
Afbryd strømmen før du tilslutter udstyr!
