RMH 0002 A
no | 15
4.998.153.981 | 4.0 | 2009.04
Bosch Sicherheitssysteme GmbH
Funksjonsbeskrivelse
d
2 kretsers form C-relémodul med tilbakekobling.
Alle utganger er utstyrt med normalt ĺpne (NO) og normalt lukkede (NC) kontakter.
Utgangene er ikke overvĺkede!

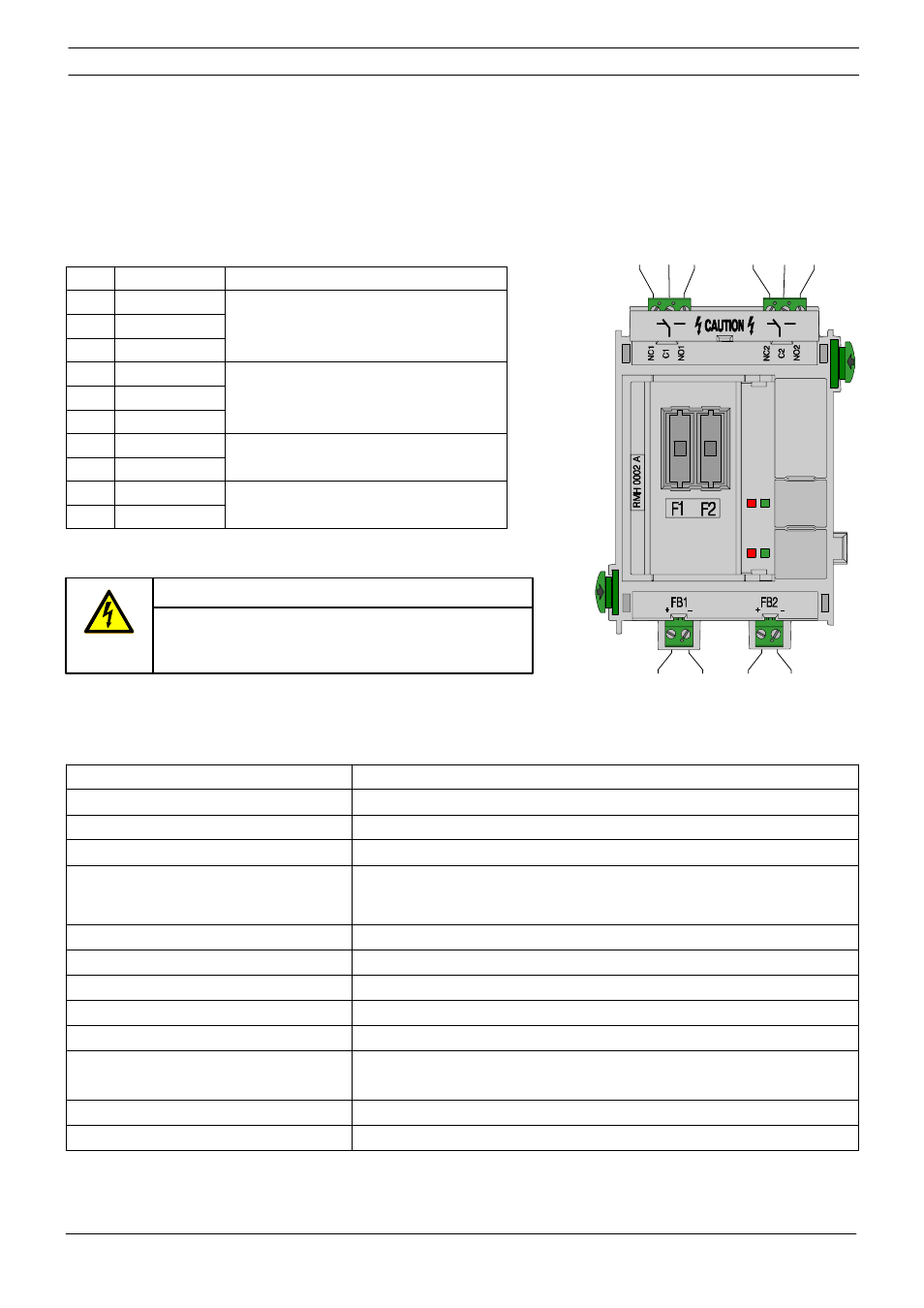

Kabling
Pos.
Markering
Tilkobling
1
NC1
Relé sone 1
2
C1
3
NO1
10
NC2
Relé sone 2
11
C2
12
NO2
15
FB1 +
Tilbakekobling sone 1
16
FB1 -
21
FB2 +
Tilbakekobling sone 2
22
FB2 -
Tekniske spesifikasjoner
Indikasjoner / betjening
4 lysdioder (2 røde, 2 gule) / 2 taster (lysdiodetest)
Inngangsspenning (min. - maks.)
20 - 30 V DC
Tilbakekoblingsstrøm
Maksimalt 8,5 mA per sone
Utgangsspenning, tilbakekobling
Maksimalt 30 V DC
Maksimalt strømforbruk
- standbymodus
- med begge releene aktivert
13,5 mA
53,5 mA
Maks. relékontaktdata
5 A ved 120 V / 230 V AC eller 5 A ved 30 V DC
Sikringer
F1 = T 6,3 A, F2 = T 6,3 A
Driftstemperatur
-5 _C . . . 50 _C
Lagringstemperatur
-20 _C . . . 60 _C
Tillatt relativ fuktighet
Maks. 95%
Husmateriale og -farge
ABS-plast Cycolac VW300 (UL94 5VA),
halvblank koksgrå, RAL 7016
Mål (H x B x D)
Ca. 127 x 96 x 60 mm
Vekt
Ca. 135 g
15
16
21
22
1
2 3
10 11 12
FARE
FARE FOR ELEKTRISK STØT!
Livsfare ved kontakt med strømførende deler
og ledninger.
"
Koble fra strømmen før du kobler til utstyret!
