Bosch RMH 0002 A Relay Module User Manual
Page 13
RMH 0002 A
hr | 13
4.998.153.981 | 4.0 | 2009.04
Bosch Sicherheitssysteme GmbH
Opis funkcija
d
Modul C releja s dva strujna kruga i povratnom vezom.
Svaki izlaz je opremljen normalno otvorenim (NO) i normalno zatvorenim (NC) kontaktom.
Izlazi se ne nadgledaju!

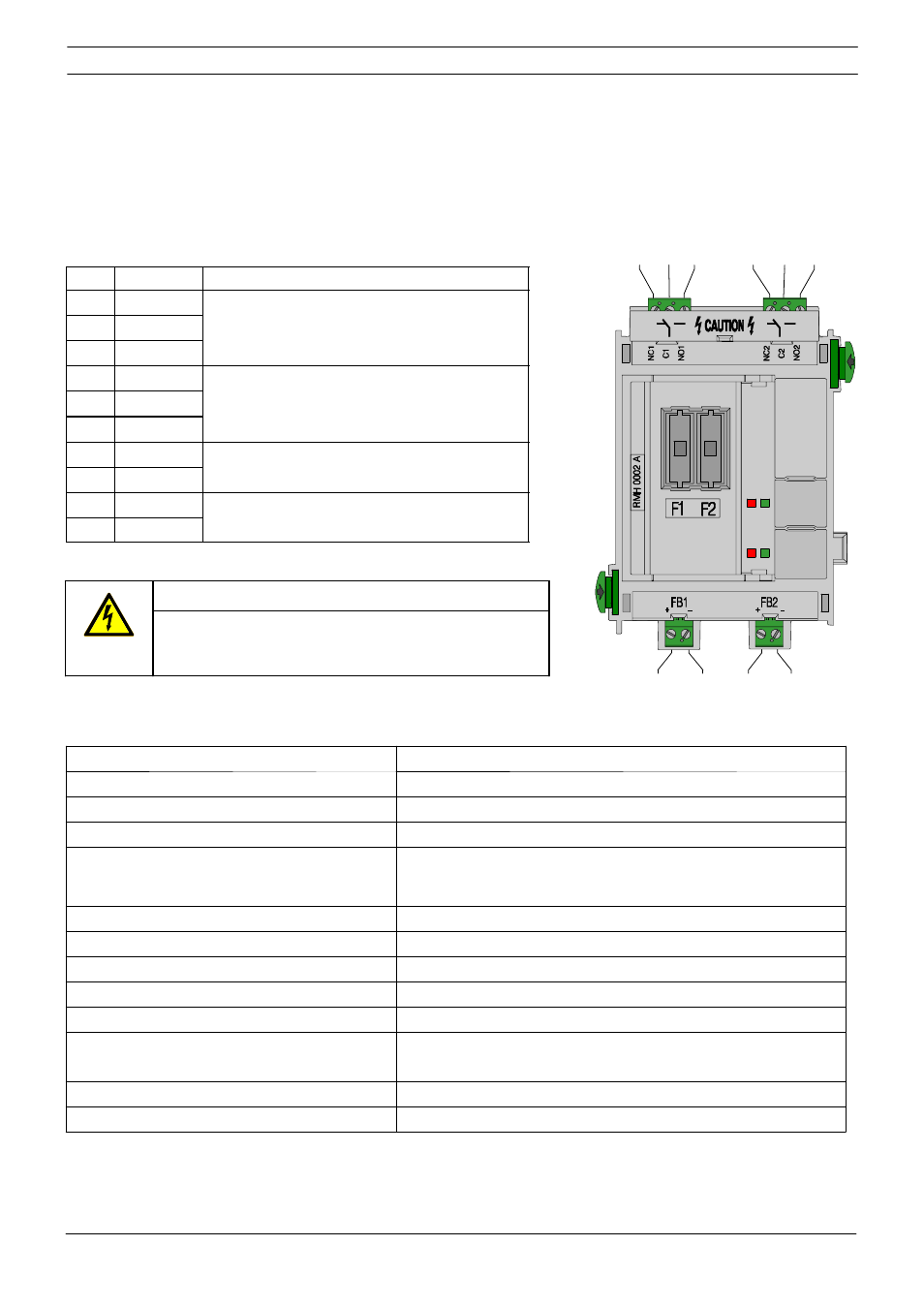

Ožičenje
Pol.
Oznaka
Priključak
1
NC1
Relej zone 1
2
C1
3
NO1
10
NC2
Relej zone 2
11
C2
12
NO2
15
FB1 +
Zona povratne veze 1
16
FB1 -
21
FB2 +
Zona povratne veze 2
22
FB2 -
Tehničke specifikacije
Elementi prikazivanja / operacije
4 LED diode ( 2 x crvene, 2 x zelene) / 2 tipke (LED test)
Ulazni napon (min - maks)
20 V DC - 30 V DC
Električna energija povratne veze
Maksimalno 8,5 mA po zoni
Izlazni napon povratne veze
Maksimalno 30 V DC
Maksimalna potrošnja struje
- stanje mirovanja
- s oba uključena releja
13,5 mA
53,5 mA
Maks. nominalna vrijednost kontakta releja
5 A pri 120 V/230 V AC ili 5 A pri 30 V DC
Osigurači
F1 = T 6,3 A, F2 = T 6,3 A
Radna temperatura
-5 _C . . . 50 _C
Temperatura za skladištenje
-20 _C . . . 60 _C
Dopuštena relativna vlažnost
maks. 95%
Materijal i boja kućišta
ABS plastika marke Cycolac VW300 (UL94 5VA),
polusjajni antracit, RAL 7016
Dimenzije (V x Š x D)
oko 127 x 96 x 60 mm
Težina
oko 135 g
15
16
21
22
1
2 3
10 11 12
OPASNOST
RIZIK OD STRUJNOG UDARA!
Opasnost po život kod dodirivanja dijelova pod
naponom i žica.
"
Isključite napajanje prije priključivanja opreme!
