Περιγραφή λειτουργίας
d
Δομοστοιχείο ρελέ μορφής C δύο κυκλωμάτων με ανάδραση.
Κάθε έξοδος διαθέτει κανονικά ανοικτή (NO) και κανονικά κλειστή (NC) επαφή.
Ο ι έξοδοι δεν εποπτεύονται!

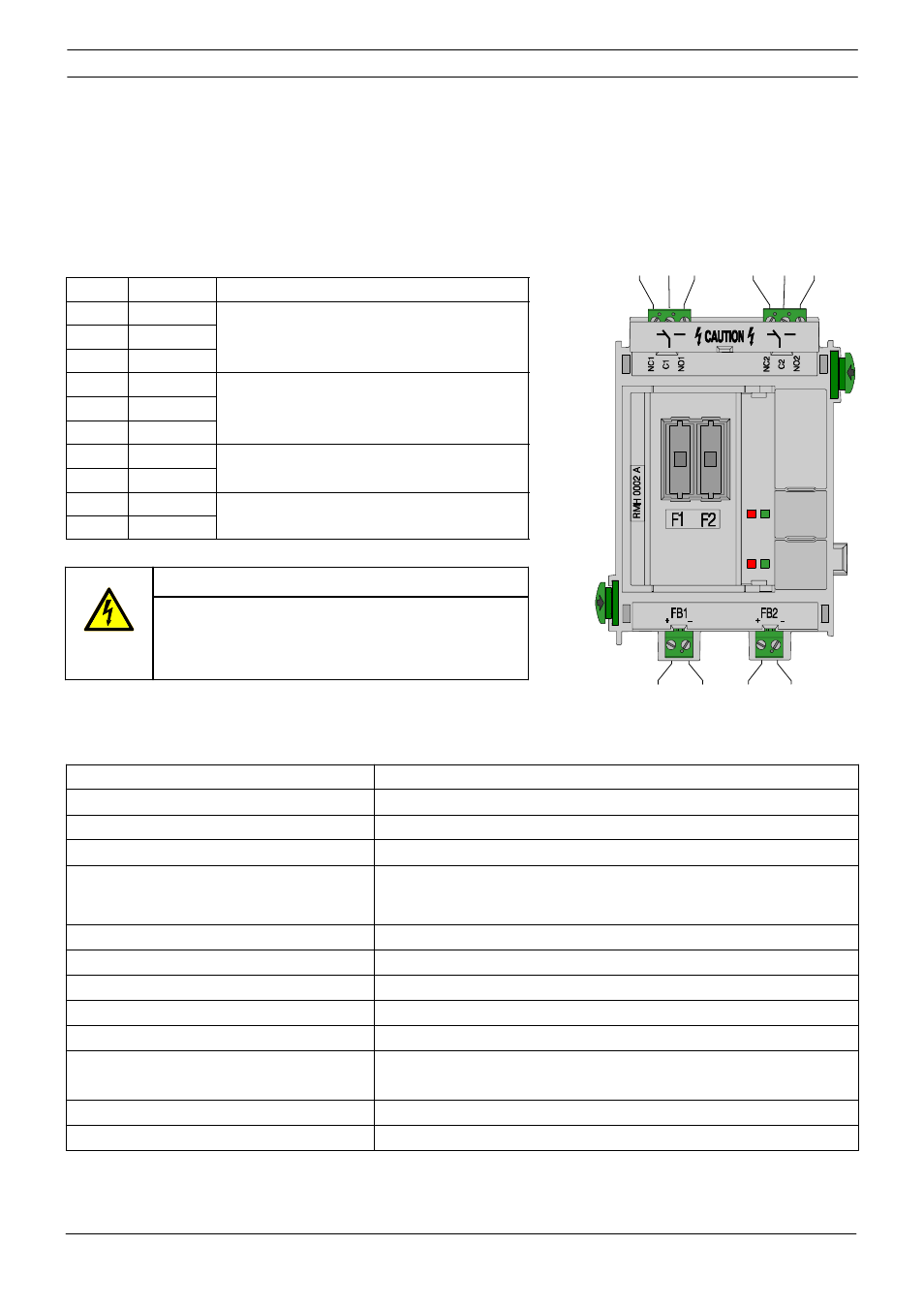

Καλωδίωση
Θέση.
Σήμανση
Σύνδεση
1
NC1
Ρελέ ζώνης 1
2
C1
3
NO1
10
NC2
Ρελέ ζώνης 2
11
C2
12
NO2
15
FB1 +
Ανάδραση, ζώνη 1
16
FB1 -
21
FB2 +
Ανάδραση, ζώνη 2
22
FB2 -
Τεχνικές προδιαγραφές
Στοιχεία ενδείξεων/χειρισμού
4 LED (2 κόκκινα, 2 πράσινα) / 2 πλήκτρα (δοκιμή LED)
Τάση εισόδου (ελάχ. - μέγ.)
20 V DC - 30 V DC
Ρεύμα ανάδρασης
Μέγιστο 8,5 mA ανά ζώνη
Τάση εξόδου ανάδρασης
Μέγιστη 30 V DC
Μέγιστη κατανάλωση ρεύματος
- κατάσταση αναμονής
- και με τα δύο ρελέ ενεργοποιημένα
13,5 mA
53,5 mA
Μέγ. ονομαστικό ρεύμα επαφών ρελέ
5 A στα 120 V/230 V AC ή 5 A στα 30 V DC
Ασφάλειες
F1 = T 6,3 A, F2 = T 6,3 A
Θερμοκρασία λειτουργίας
-5 _C . . . 50 _C
Θερμοκρασία αποθήκευσης
-20 -_C . . . 60 _C
Επιτρεπτή σχετική υγρασία
Μέγ. 95%
Υλικό κατασκευής και χρώμα
περιβλήματος
Πλαστικό ABS Cycolac VW300 (UL94 5VA),
ημι-γυαλιστερό ανθρακί, RAL 7016
Διαστάσεις (Υ x Π x Β)
περ. 127 x 96 x 60 mm
Βάρος
περ. 135 g
15
16
21
22
1
2 3
10 11 12
КЙНДХНПУ
ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ!
Μην αγγίζετε ηλεκτροφόρα μέρη και καλώδια.
Κίνδυνος θάνατος.
"
Διακόψτε την παροχή ρεύματος προτού
συνδέσετε εξοπλισμό!
