Описание принципа действия
d
2-х контурный релейный модуль с контактами типа С с обратной связью.
Каждый выход оснащен нормально открытым (NO) и нормально закрытым (NC) контактом.
Выходы не контролируются!

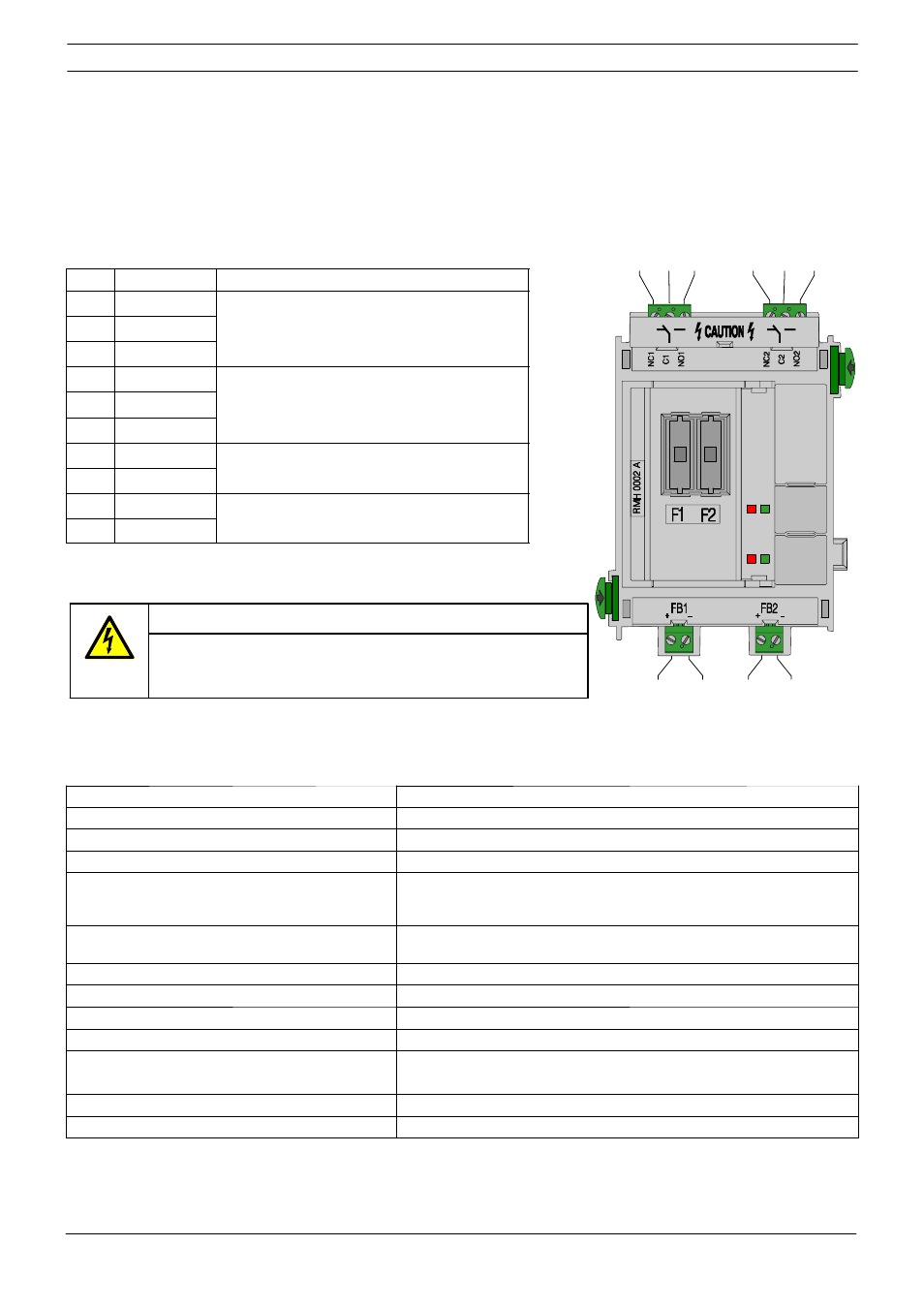

Подключения
Поз.
Маркировка
Соединение
1
NC1
Реле зоны 1
2
C1
3
NO1
10
NC2
Реле зоны 2
11
C2
12
NO2
15
FB1 +
Обратная связь зоны 1
16
FB1 -
21
FB2 +
Обратная связь зоны 2
22
FB2 -
Техническое описание
Элементы индикации / работы
4 LED (2 красных, 2 зеленых) / 2 клавиши (Тест LED)
Напряжение на входе (мин - макс)
20 В пост. тока - 30 В пост. тока
Ток в цепи обратной связи
Максимум 8,5 мA на зону
Напряжение обратной связи на выходе
Максимум 30 В пост. тока
Максимальное потребление тока
- режим ожидания
- задействованы оба реле
13,5 мA
53,5 мA
Макс. допустимая мощность отключения
контактов реле
5 A при 120 В/230 В перем. тока или 5 A при 30 В
пост. тока
Предохранители
F1 = T 6,3 A, F2 = T 6,3 A
Рабочая температура
-5 _C . . . 50 _C
Температура хранения
-20 _C . . . 60 _C
Допустимая относительная влажность
макс. 95%
Материал и цвет корпуса
Пластмасса ABS Cycolac VW300 (UL94 5VA),
полуматовый антрацит, RAL 7016
Р азмеры (В x Ш x Г)
приблиз. 127 x 96 x 60 мм
Вес
приблиз. 135 г
15
16
21
22
1
2 3
10 11 12
ОПАСНО
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ!
Опасность
поражения
электрическим
током
при
прикосновении к проводам и деталям под напряжением.
"
Перед подключением оборудования отключить питание!
