Descrição funcional
d
Módulo de relé com 2 circuitos em forma C com retorno.
Cada saída está equipada com um contacto normalmente aberto (NO) e/ou normalmente
fechado (NC).
As saídas năo săo supervisionadas!

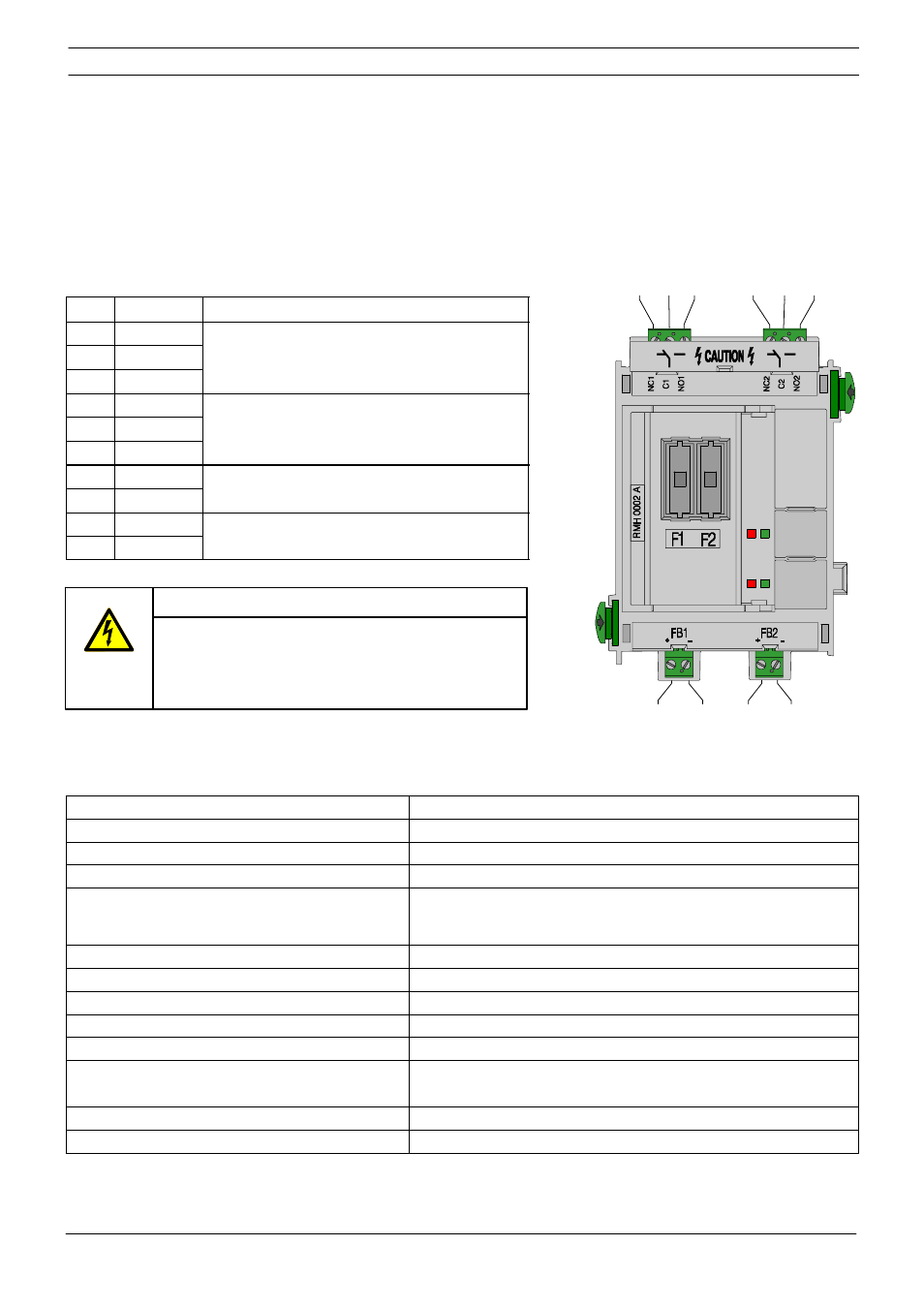

Ligações eléctricas
Pos. Marcação
Ligação
1
NC1
Relé da zona 1
2
C1
3
NO1
10
NC2
Relé da zona 2
11
C2
12
NO2
15
FB1 +
Zona de retorno 1
16
FB1 -
21
FB2 +
Zona de retorno 2
22
FB2 -
Especificações técnicas
Elementos de indicação / operação
4 LEDs (2 x vermelhos, 2 x verdes) / 2 chaves (teste LED)
Tensão de entrada (mín - máx)
20 V CC - 30 V CC
Corrente de retorno
Máximo de 8,5 mA por zona
Tensão de saída de retorno
Máximo de 30 V CC
Consumo máximo de corrente
- modo de espera
- com ambos os relés activos
13,5 mA
53,5 mA
Classificação máx. para o contacto dos relés
5 A a 120 V / 230 V CA ou 5 A a 30 V CC
Fusíveis
F1 = T 6,3 A, F2 = T 6,3 A
Temperatura de funcionamento
-5 _C . . . 50 _C
Temperatura de armazenamento
-20 _C . . . 60 _C
Humidade relativa permitida
máx. 95%
Material e cor da caixa
Plástico ABS Cycolac VW300 (UL94 5VA),
antracite semibrilhante, RAL 7016
Dimensões (A x L x P)
aprox. 127 x 96 x 60 mm
Peso
aprox. 135 g
15
16
21
22
1
2 3
10 11 12
PERIGO
RISCO DE CHOQUE ELÉCTRICO!
Perigo de vida quando em contacto com
peças e cabos ligados.
"
Desligue a alimentação antes de ligar
o equipamento!
