16
1
Para comenzar

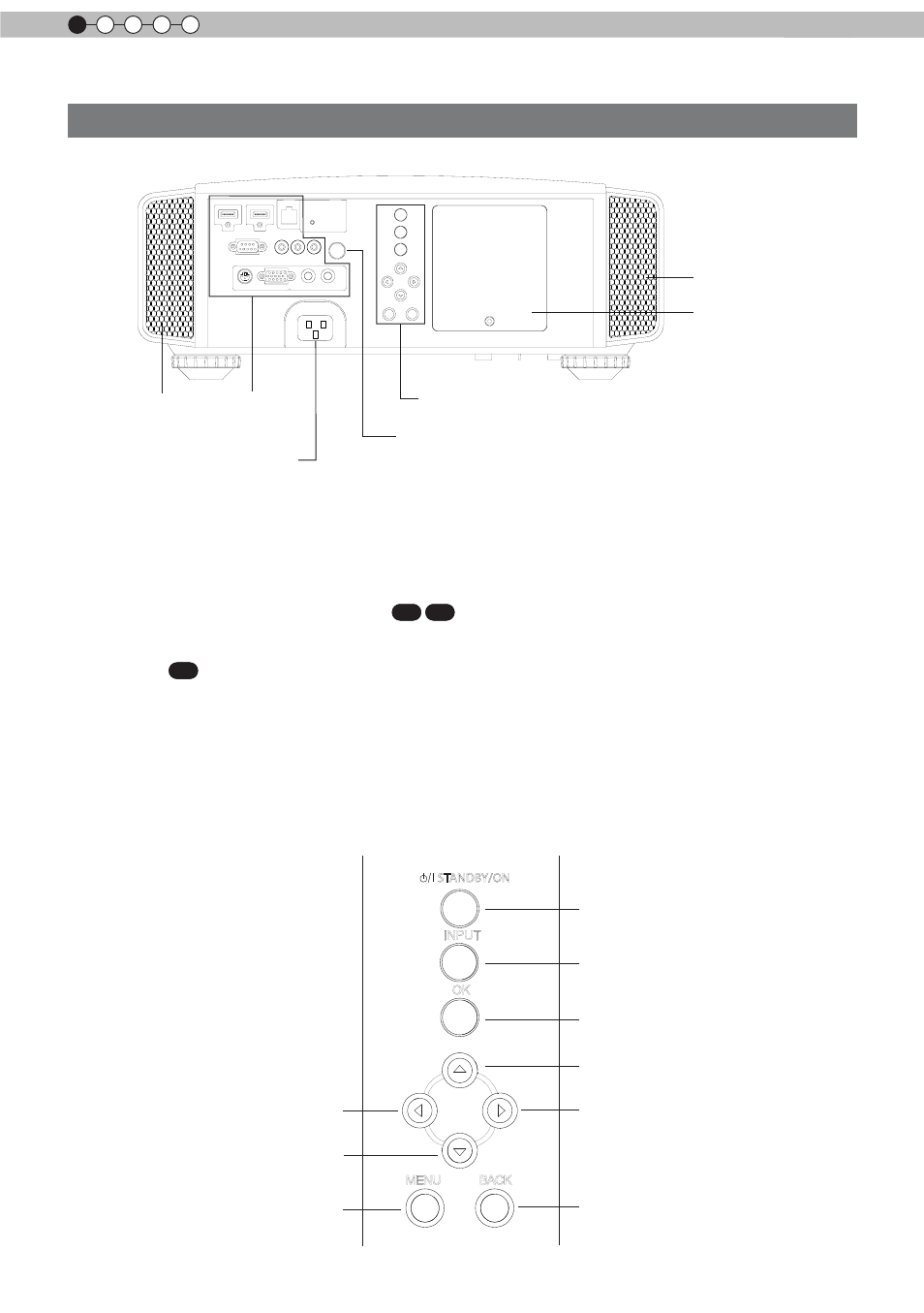

Cuerpo principal - Parte posterior
Controles y características (Continuación)
⑧
Terminal de entrada
También hay un terminal distinto al terminal de
entrada para imágenes de vídeo, como los que
se utilizan para controlar un equipo opcional.
Esta ilustración se aplica a los modelos 90 70
. Consulte la sección “Información sobre los
terminales de entrada” para obtener información
detallada 30 sobre los terminales. (Página de
referencia: 19)
⑨
Tapa de la lámpara
Cuando cambie la lámpara, quite esta tapa. (Página
de referencia: 78)
⑩
Panel de operaciones
Consulte la siguiente ilustración “Panel de control”
para obtener más detalles.
⑪ Sección de recepción de luz del
mando a distancia
(parte posterior)
Apunte con el mando a distancia a esta
sección cuando lo utilice.
(*) En la parte posterior también hay una
sección de recepción de luz.
⑫ Terminal de entrada de
alimentación
Se trata del terminal de entrada de
alimentación. Se conecta a través del cable de
alimentación incluido con unidad. (Página de
referencia: 34)
Para encender/apagar la unidad
Para cambiar la entrada
Para seleccionar o confirmar
Botón hacia arriba
Botón hacia la derecha Botón hacia la izquierda
Botón hacia abajo
Para mostrar el menú Para regresar al menú anterior
STANDBY/ON
MENU BACK
INPUT
OK
⑤
Entradas
⑨ Tapa de la
lámpara
⑩
Panel de operaciones
⑫
Terminal de
entrada de
alimentación
⑧ Terminal
de entrada
⑤
Entradas
⑪
Sección de recepción de luz del
mando a distancia (parte posterior)
■ Panel de operaciones
