Autres
87
FRANÇAIS

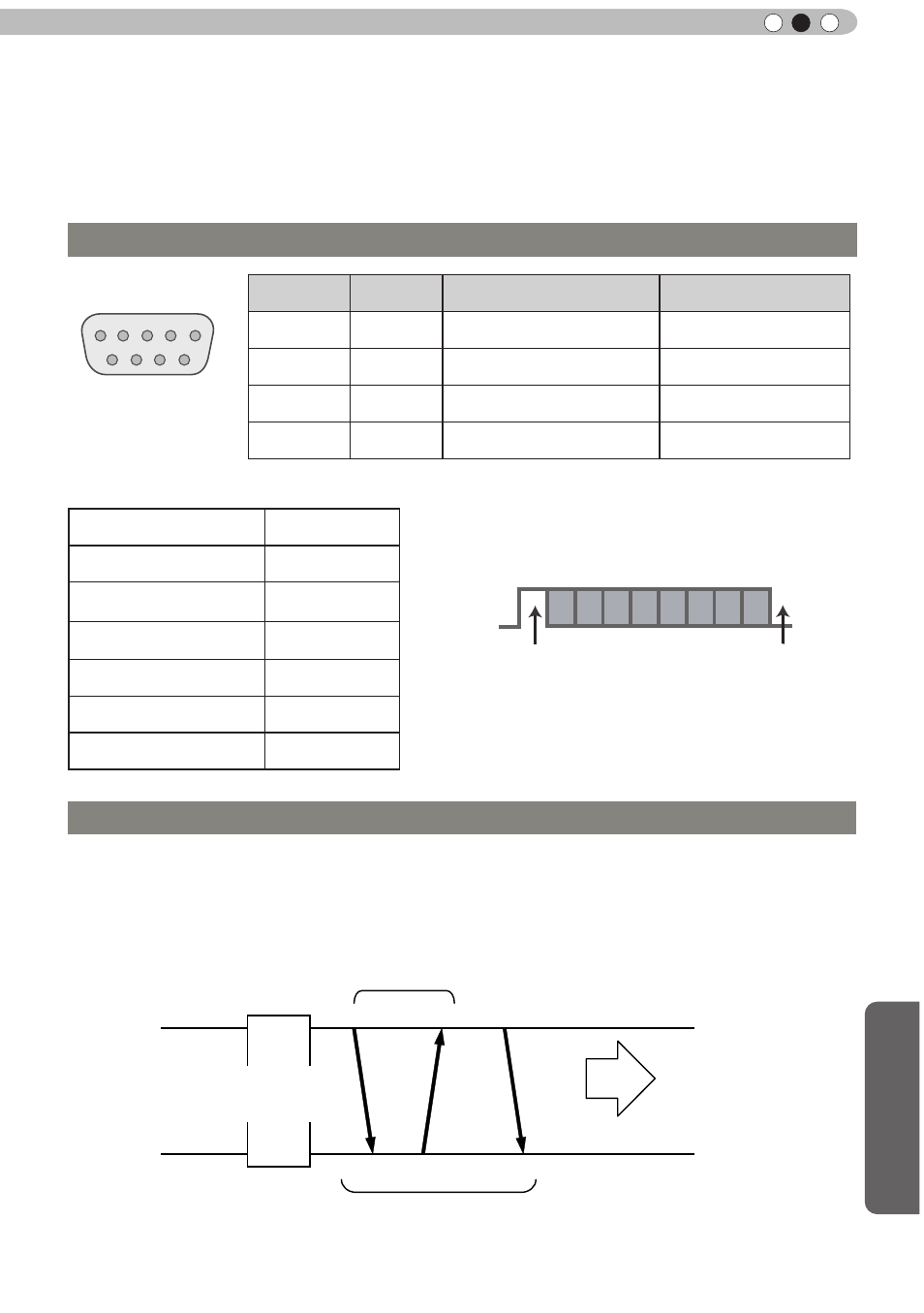

Interface RS-232C
It is possible to control this machine, if it is connected by an RS-232C cross cable (D-Sub9 pin) to a
Il est possible de contrôler cette machine si elle est connectée avec un câble croisé RS-232C (D-Sub
9 broches) à un PC. Sinon, cette machine peut être contrôlée par le biais d’un réseau informatique
en y branchant un câble LAN et en envoyant les commandes de contrôle. Veuillez l’utiliser après
avoir lu des ouvrages spécialisés ou après avoir discuté avec un administrateur réseau.
Avant de pouvoir la contrôler par le biais d'un LAN, vous devez établir une connexion TCP par le biais
d'une "connexion en trois étapes". Il est nécessaire que l'authentification de la connexion soit envoyée
à partir du "PJ_OK" du projecteur et que - dans un délai 5 secondes après l'envoi d'un "PJREQ" – de
recevoir "PJACK". Veuillez effectuer cette opération – après avoir vérifié que le projecteur fonctionne - à
nouveau après l'établissement d'une connexion TCP, si vous ne pouvez pas envoyer "PJ_NG" dans les
cinq secondes ou si vous ne recevez pas "PJNAK".
Caractéristiques RS-232C
Broche n° Signal Fonction Direction du signal
2 RxD Recevoir des données PC→cet appareil
3 TxD Transmettre des données cet appareil→PC
5 GND Masse -
1,4,6 - 9 N/C - -
Mode Asynchrone
Taille d'un caractère 8 bit
Parité Aucune
Bit de début 1
Bit d'arrêt 1
Débit 19200 bps
Format des données Binaire
Cet appareil
Bit de début Bit d’arrêt
D6 D7 D4 D5 D2 D3 D0 D1
● PC se rapporte à l’appareil assurant le contrôle, par exemple un ordinateur
personnel.
Connextion TCP/IP
PC de contrôle
Projecteur
_
Procédure d'authentification de connexion
Dans les 5 secondes
Contrôle du projecteur
Établissement de la connexion sur
couche TCP
Numéro de port TCP 20554
