15
Fase iniziale
ITALIANO

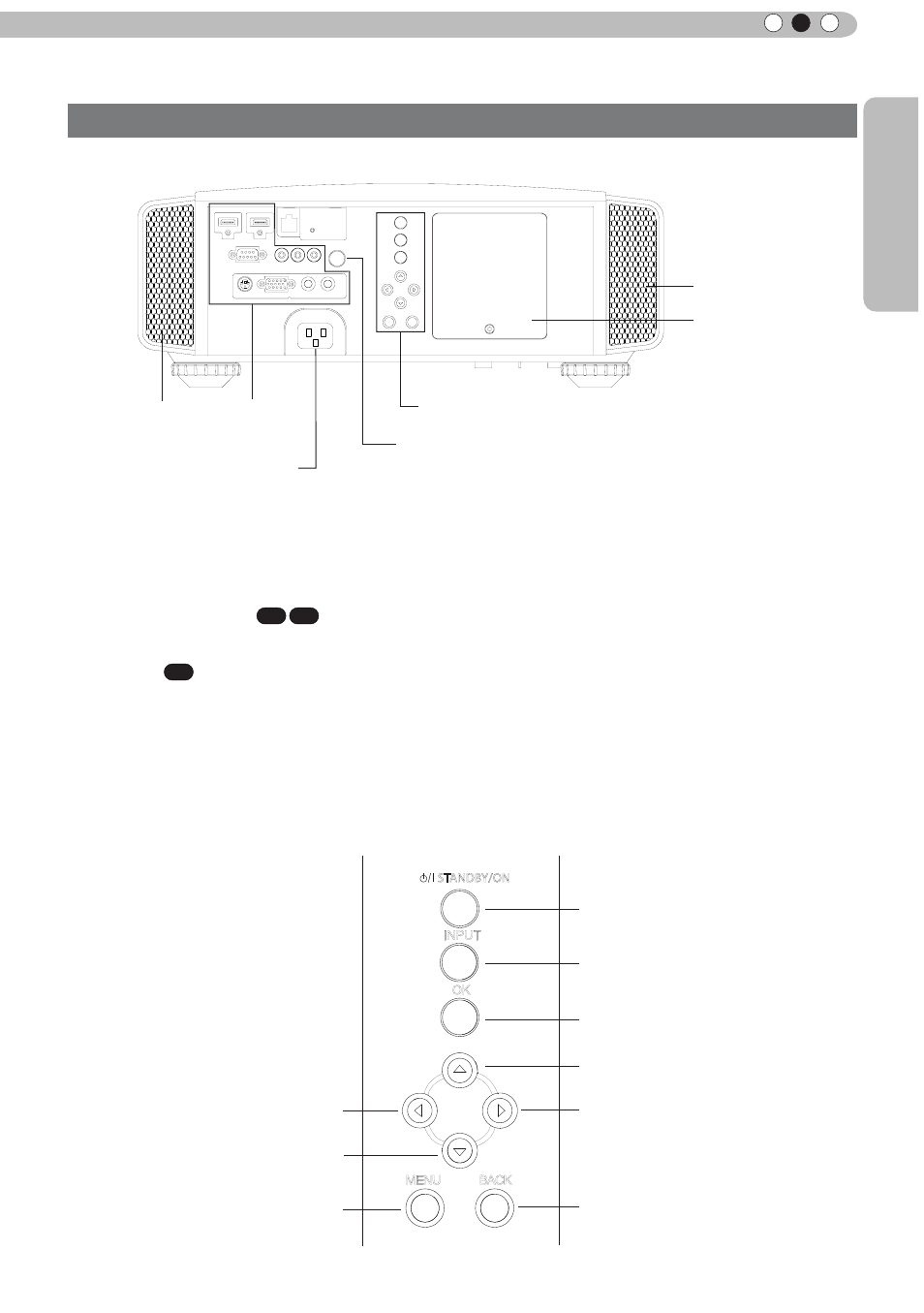

Unità principale - Dietro
Controlli e funzioni (Continua)
⑧
Terminali ingresso
Oltre al terminale d’ingresso per le immagini
video, c’è un altro terminale che serve per
controllare attrezzature optional. L’illustrazione
si riferisce al modello X7 X9 . Fare riferimento
alla sezione "Informazioni sui terminali
d'ingresso” per informazioni dettagliate sui
terminali X3 . (Pagina di riferimento: 18)
⑨ Coperchio lampada
Rimuovere questo coperchio quando si
sostituisce la lampada. (Pagina di riferimento: 60)
⑩
Pannello di controllo
Fare riferimento all’illustrazione che segue
"Pannello di controllo" per altri dettagli.
⑪ Ricevitore segnali del
telecomando (posteriore)
Puntare il telecomando verso quest’area
durante l’uso.
* Anche sul pannello posteriore c’è anche un
ricevitore segnali del telecomando.
⑫
Terminale ingresso
alimentazione
Questo è il terminale d’ingresso
dell’alimentazione. Si collega usando il cavo
d'alimentazione fornito in dotazione.
(Pagina di riferimento: 31)
Per accendere/spegnere
l’alimentazione
Per cambiare ingresso
Per selezionare o confermare
Tasto su
Tasto destro Tasto sinistro
Tasto giù
Per visualizzare il menu Per ritornare al menu precedente
STANDBY/ON
MENU BACK
INPUT
OK
⑤
Prese d’aria
⑨ Coperchio
lampada
⑩ Pannello di controllo
⑫
Terminale ingresso
alimentazione
⑧
Terminali
ingresso
⑤ Prese
d’aria
⑪ Ricevitore segnali del telecomando
(posteriore)
■ Pannello di controllo
