Начало работы
Органы управления и функции (продолжение)

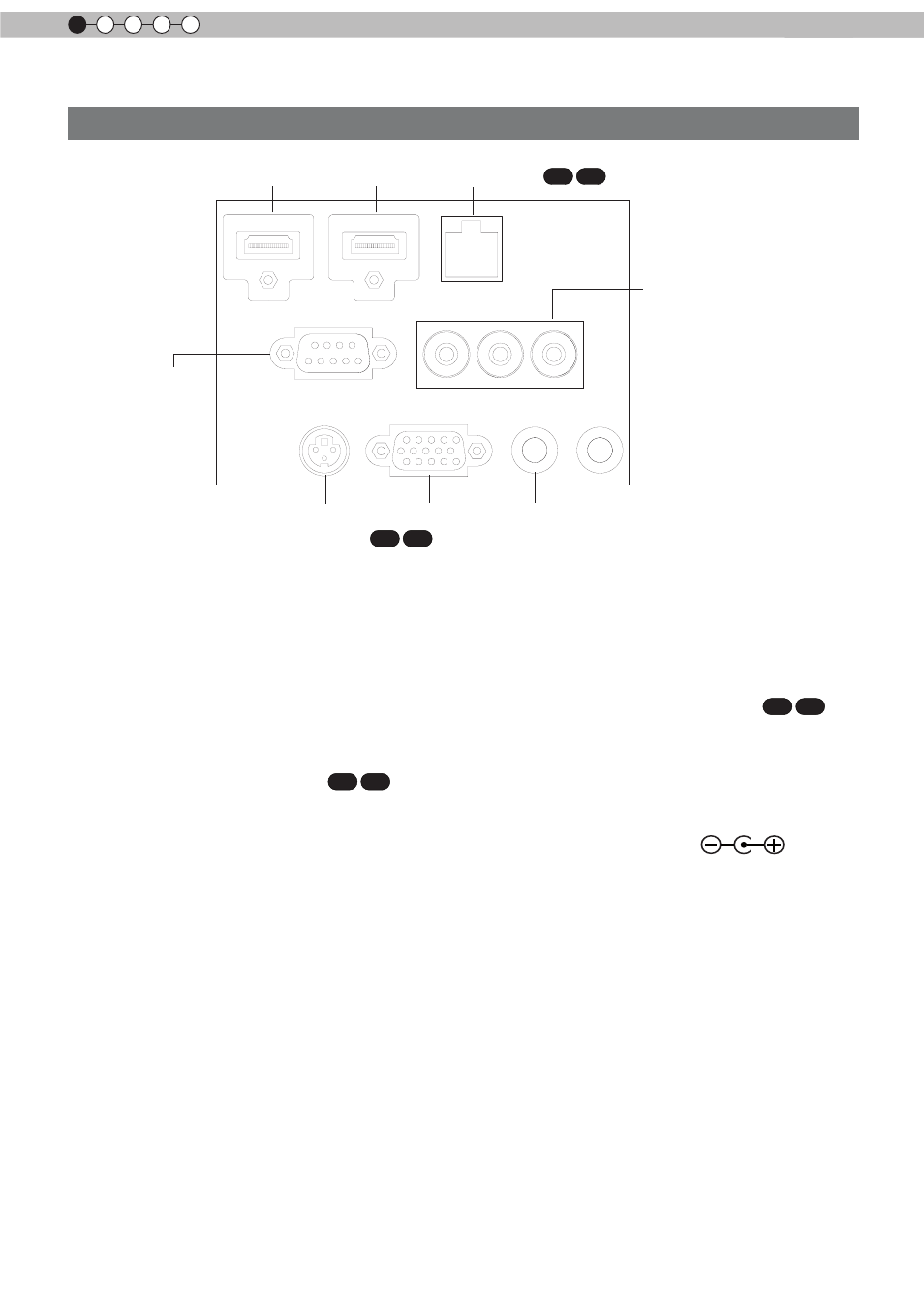

Корпус изделия – входной разъем
① HDMI 1 ② HDMI 2 ③ LAN
⑤ КОМПОНЕНТНЫЙ
⑧
ТРИГГЕР
⑨
ДУ
⑥
3D-СИНХРОНИЗАЦИЯ ⑦ КОМПЬЮТЕРА
④ RS-232C
① Разъем HDMI 1
Служит для подключения устройств,
оснащенных выходом HDMI и т.п. Установлен
на контровочное отверстие M3. Глубина
отверстия под винт – 3 мм. (См. стр. 26)
② Разъем HDMI 2
Служит для подключения устройств,
оснащенных выходом HDMI и т.п. Установлен
на контровочное отверстие M3. Глубина
отверстия под винт – 3 мм. (См. стр. 26)
③ Разъем ЛВС «RJ-45»
X7 X9
Это разъем локальной вычислительно сети
(ЛВС). Если через этот разъем выполнено
подключение к внешнему компьютеру,
то имеется возможность управления
устройством путем отправки команд
управления. (См. стр. 30)
④ Разъем RS-232C
(D-Sub, 9 контактный, штекер)
Стандартный разъем интерфейса RS-
232C. Если через этот разъем выполнено
подключение к внешнему компьютеру,
то имеется возможность управления
устройством. (См. стр. 29)
⑤
Разъем КОМПОНЕНТНЫЙ
«RCA x 3»
Также используется в качестве входного
разъема для аналоговых сигналов RGB (G
на Sync), компонентных сигналов (Y, Cb, Cr),
сигналов формата цифрового ТВ (Y, Pb, Pr).
Может быть подключен устройствам, которые
оснащены сигнальным выходом и т.п.
(См. стр. 27)
⑥ Разъем 3D-СИНХРОНИЗАЦИЯ
Источник 3D-синхронизации: подключается
к PK-EM1 (приобретается отдельно) для
просмотра видеоконтента в режиме 3D.
(См. стр. 28)
⑦
Разъем компьютера
«D-Sub, 15 контактный»
X7 X9
Используется только для ввода
сигналов с персонального компьютера
(ПК) (видеосигналов RGB и сигналов
синхронизации). Используется для
подключения к разъему видеоадаптера
компьютера и т.п. (См. стр. 28)
⑧ Разъем ТРИГГЕР ( )
Разъем вывода питания постоянного тока
напряжением =12 В, 100 мА. Используется
для вывода сигналов управления реакцией
колеблющегося экрана на ТРИГГЕР ЭКРАНА.
Помните, что при неправильно выполненном
подключение оборудование может быть
повреждено. (Кончик: +12 В; втулка: земля)
(См. стр. 29, 54)
⑨ Разъем ДУ «стерео мини-джек»
В случае, если невозможно использовать
пульт дистанционного управления из-за
установки устройства в ящик или при обратном
проецировании, можно установить внешний
приемник сигналов пульта дистанционного
управления. Используется для подключения
внешнего приемника и устройства. Такое
изделие, как внешний приемник сигналов
пульта дистанционного управления, отсутствует.
Поэтому, обратитесь в авторизованный
сервисный центр JVC . (См. стр. 30)
