15
Начало работы
РУССКИЙ

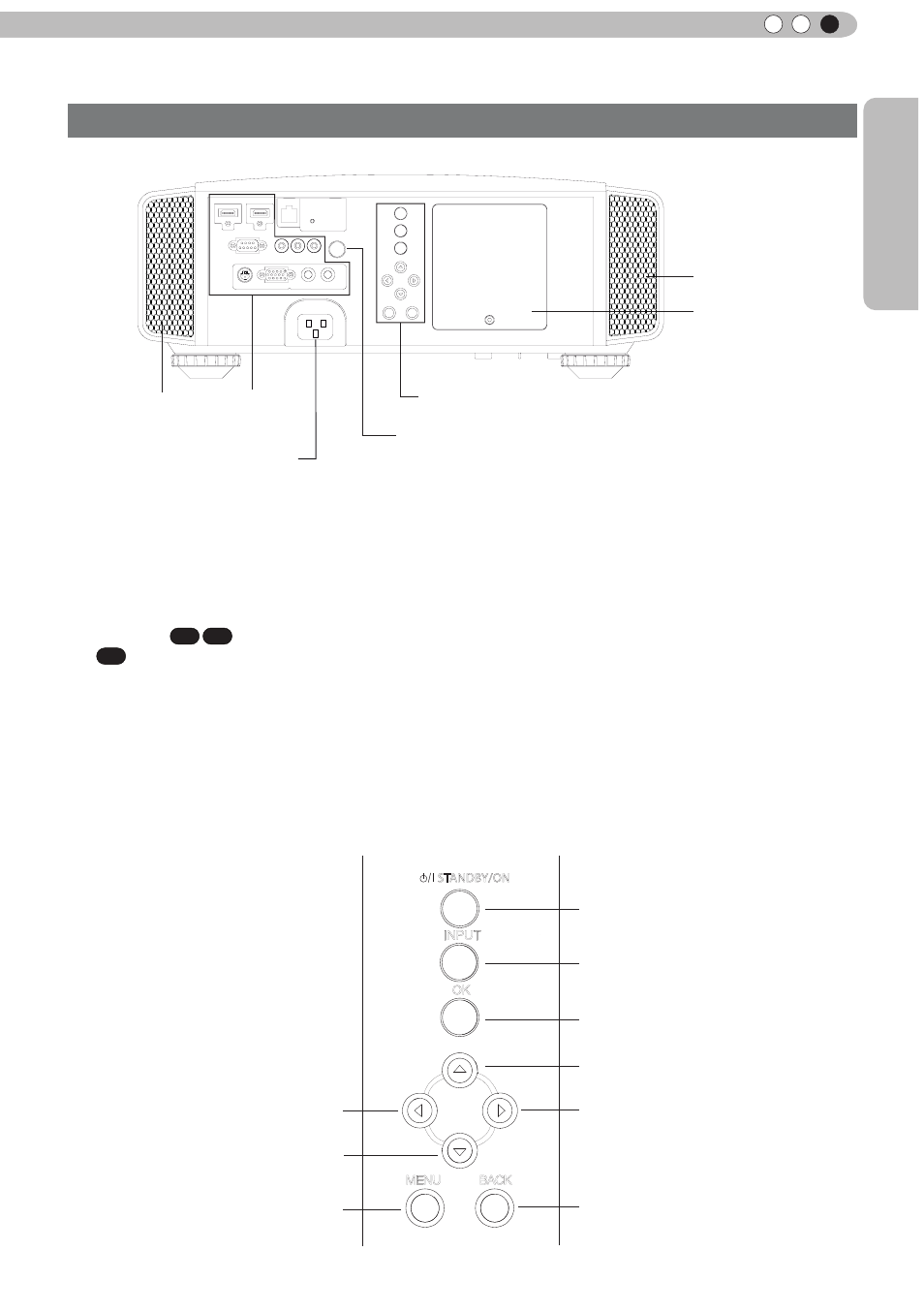

Корпус изделия – вид сзади
Органы управления и функции (продолжение)
⑧ Входной разъем
Кроме разъемов для видеоизображений
имеется другие, используемые для
управляющего или дополнительного
оборудования. Рисунок соответствуют
моделям X7 X9 . Дополнительные сведения
X3 о разъемах см. в разделе «О входных
разъемах». (См. стр. 18)
⑨ Крышка лампы
При замене лампы источника света снимите
эту крышку. (См. стр. 60)
⑩ Панель управления
Для получения дополнительных сведений см.
следующий рисунок «Панель управления».
⑪ Место расположения датчика
приема сигнала от пульта
дистанционного управления
(Обратная)
При использовании, направляйте пульт
дистанционного управления в это место.
* Спереди также расположен приемник
пульта дистанционного управления.
⑫ Входной разъем питания
Это разъем ввода питания. Подключается
через входящий в комплект поставки шнур
питания. (См. стр. 31)
Включение/выключение питания
Переключение входа
Выбор или подтверждение
Кнопка “Вверх”
Кнопка “Вправо” Кнопка “Влево”
Кнопка “Вниз”
Отображение меню Возврат в предыдущее меню
STANDBY/ON
MENU BACK
INPUT
OK
⑤ Входные
отверстия
⑨ Крышка
лампы
⑩
Панель управления
⑧
Входной
разъем
⑤ Входные
отверстия
⑪
Место расположения датчика приема
сигнала от пульта дистанционного
управления (Обратная)
■ Панель управления
⑫
Входной разъем
питания
