68
Sonstiges 5

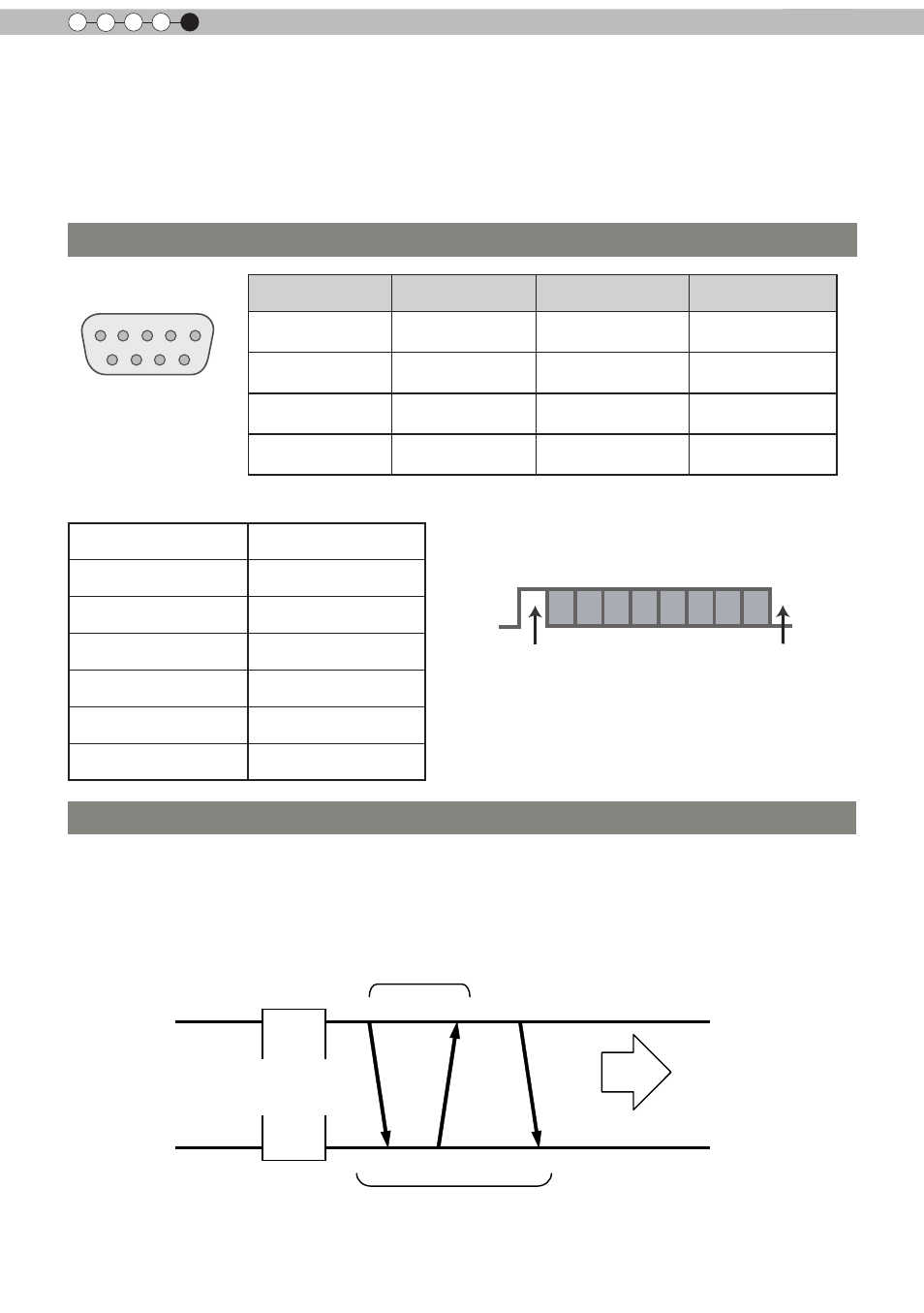

RS-232C-Schnittstelle
Es ist möglich, dieses Gerät zu steuern, wenn es über ein RS-232-Überbrückungskabel (9-pol. D-Sub)
mit einem PC verbunden wird. Ansonsten kann dieses Gerät über ein Computernetzwerk gesteuert
werden, indem Sie es mit einem LAN-Kabel verbinden und dann Steuerbefehle aussenden. Zum
besseren Gebrauch und Verständnis lesen Sie bitte Sachbücher oder besprechen Sie dies mit dem
Systemadministrator.
Bevor eine Steuerung über LAN möglich ist, müssen Sie die TCP-Verbindung über einen "3-Weg-
Handshake" aufbauen. Zur Authentifizierung der Verbindung muss vom Projektor "PJ_OK" ausgesendet
werden und innerhalb von 5 Sekunden nach Senden eines "PJREQ" ein "PJACK" empfangen werden.
Führen Sie diesen Vorgang nach Bestätigung des Betriebsstatus des Projektors und nach Aufbau einer
TCP-Verbindung bitte nochmals aus, wenn innerhalb von 5 Sekunden kein "PJ_NG" gesendet oder kein
"PJNAK" empfangen wurde.
RS-232C-Spezifikationen
Pinnummer Signal Funktion Signalrichtung
2 RxD Daten empfangen PC→Gerät
3 TxD Daten senden Gerät→PC
5 Masse Signalmasse -
1,4,6 - 9 nicht verbunden - -
Modus Nicht synchron
Zeichenlänge 8 Bit
Parität Keine
Startbit 1
Stoppbit 1
Datenrate 19200 Baud
Datenformat Binär
Gerät
Startbit Stoppbit
D6 D7 D4 D5 D2 D3 D0 D1
● PC bezieht sich auf den Controller; zum Beispiel einen normalen Computer.
TCP/IP-Anschluss
Steuerungs-PC
Projektor
_
Verbindung der Authentifizierung
Innerhalb von 5 Sekunden
Projektorsteuerung
Verbindung auf TCP-Ebene aufgebaut
TCP-Port-Nummer 20554
Drei-Weg-Handshake
