ISTRUZIONI DESTINATE ALL’INSTALLATORE

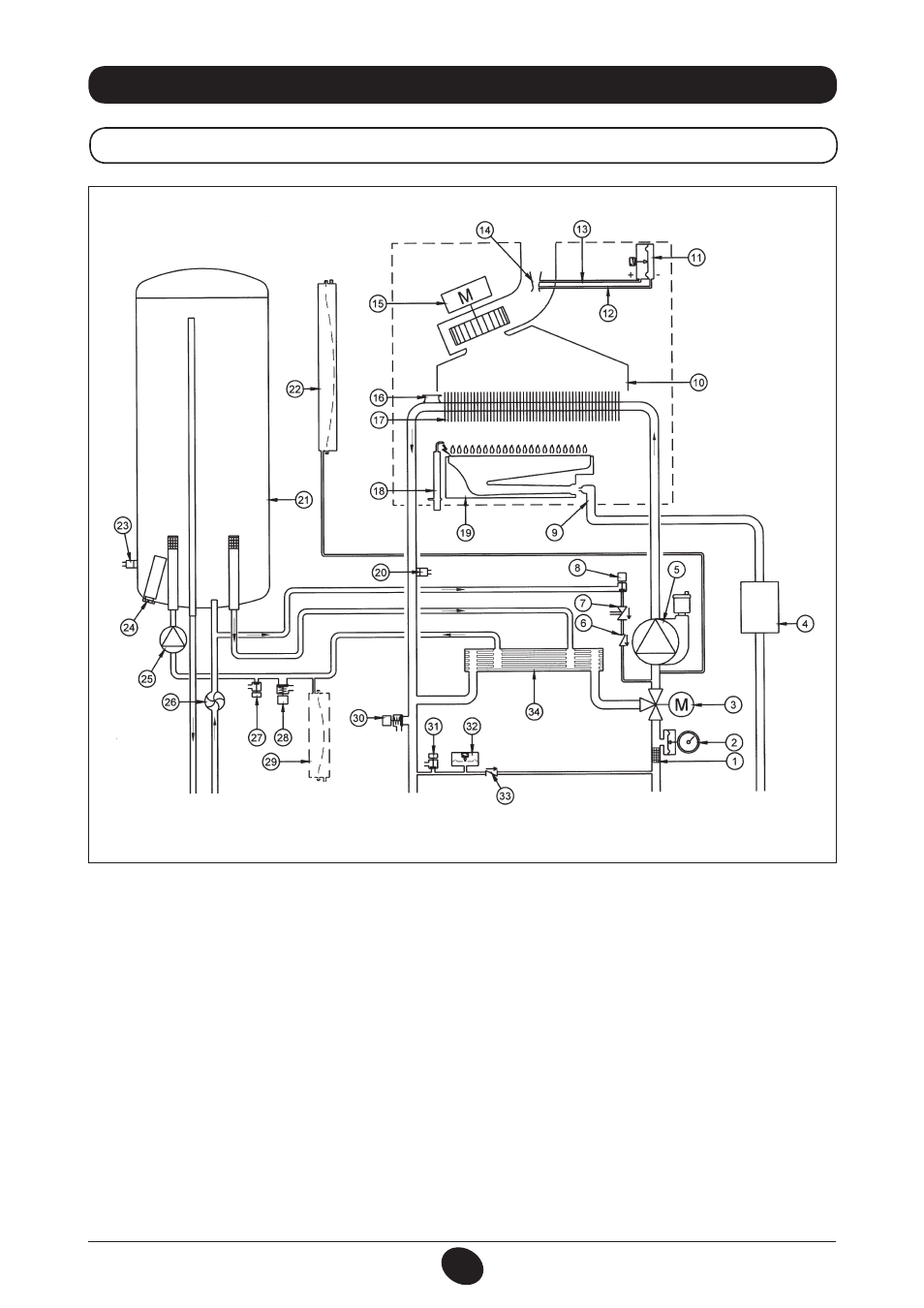

34. SCHEMA FUNZIONALE CIRCUITI
24 BIC FF
Legenda:
1 filtro riscaldamento
2 manometro
3 valvola 3 vie motorizzata
4 valvola gas con diaframma gas
5 pompa circuito riscaldamento con degasatore
6 valvola di non ritorno
7 disconnettore
8 rubinetto di caricamento caldaia
9 rampa gas con ugelli
10 convogliatore fumi
11 pressostato aria
12 presa di pressione negativa
13 presa di pressione positiva
14 venturi
15 ventilatore
16 termostato di sicurezza
17 scambiatore acqua-fumi
18 elettrodo accensione/ rilevazione fiamma
19 bruciatore
20 sonda NTC riscaldamento
21 bollitore
22 vaso espansione circuito riscaldamento
23 sonda NTC sanitario
24 anodo sacrificale
25 pompa circuito sanitario
26 sensore di precedenza sanitario
27 rubinetto di scarico bollitore
28 valvola di sicurezza circuito sanitario
29 vaso espansione circuito sanitario (accessorio)
30 valvola di sicurezza di caldaia
31 rubinetto di scarico caldaia
32 pressostato idraulico
33 valvola di ritegno su by-pass automatico
34 scambiatore a piastre
Figura 16
Mandata
riscaldamento
Uscita
sanitario
Gas
Entrata
sanitario
Ritorno
riscaldamento
CG_2337 / 1104_0402
