71.06199.02 - RO INSTRUCŢIUNI DESTINATE INSTALATORULUI

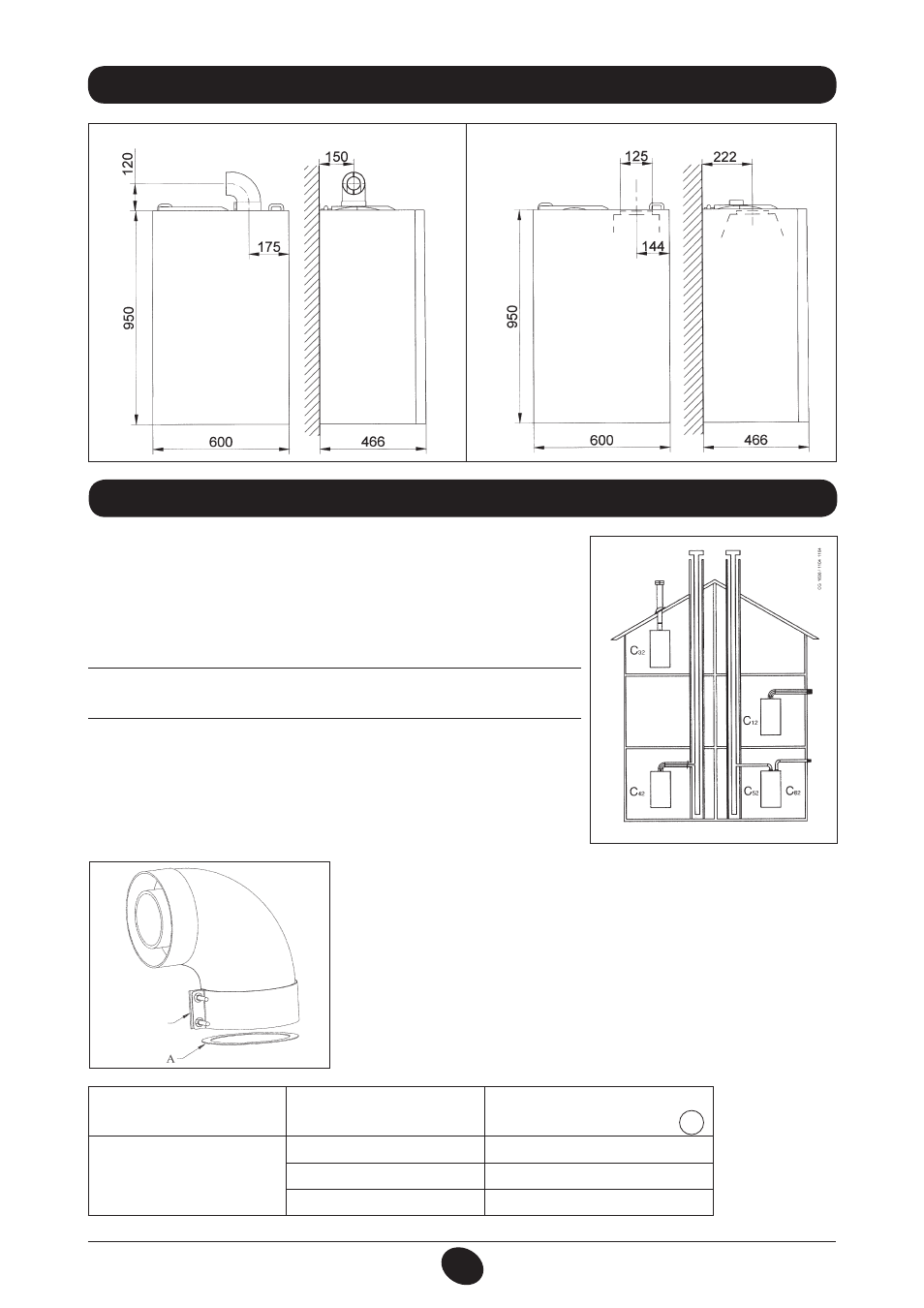

14. DIMENSIONI CALDAIA 15. DIMENSIUNILE CENTRALEI TERMICE
Figura 5
24 BIC FF 24 BIC
CG_1848 / 1104_0702
CG_1848 / 1104_0703
16. INSTALAREA CONDUCTELOR DE EVACUARE GAZE ARSE ŞI ADMISIE AER
În caz de evacuare la exterior, conducta de evacuare-admisie
trebuie să iasă din perete cu cel puţin 18 mm pentru a permite poziţionarea şi sigilarea
ţiglei de protecţie din aluminiu, în vederea evitării infiltraţiilor de apă.
Asiguraţi o pantă minimă, spre exterior, de 1 cm pentru fiecare metru de lungime.
• Un cot de 90° reduce lungimea totală a conductei cu 1 metru.
• Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.
Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
0805_2901 / C
G_2073
Figura 7
Manşon
de fixare
Model centrală Lungime (m)
Utilizare DIAFRAGMĂ pe
CONDUCTA DE ADMISIE
A
24 BIC FF
0,5 73
0,5 ч 2 80
2 ч 4 Nu
Model 24 BIC FF
Vă garantăm o instalare uşoară şi flexibilă pentru centrala pe gaz cu ajutorul accesoriilor
furnizate (care sunt descrise mai jos). Centrala este proiectată pentru racordarea la un
sistem de conducte de evacuare gaze arse/admisie aer de tip coaxial, vertical sau orizontal.
Cu ajutorul unui kit separator se poate instala şi un sistem cu două conducte separate.
Utilizaţi pentru instalare numai accesoriile livrate de producător!
ATENŢIE: Pentru o siguranţă majoră în funcţionare este necesar ca conductele de
evacuare a gazelor arse să fie fixate bine pe perete cu ajutorul unor dispozitive de fixare
corespunzătoare
… CONDUCTĂ DE EVACUARE - ADMISIE COAXIALĂ (CONCENTRICĂ)
Acest tip de conductă permite evacuarea produselor de ardere şi admisia aerului de com-
bustie atât în exteriorul edificiului, cât şi în hornurile de tip LAS.
Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare şi admisie
indiferent de direcţie, deoarece poate fi rotit la 360°. În plus, poate fi utilizat şi ca un cot
suplimentar, alături de o conductă coaxială sau de un cot de 45°.
Figura 6
